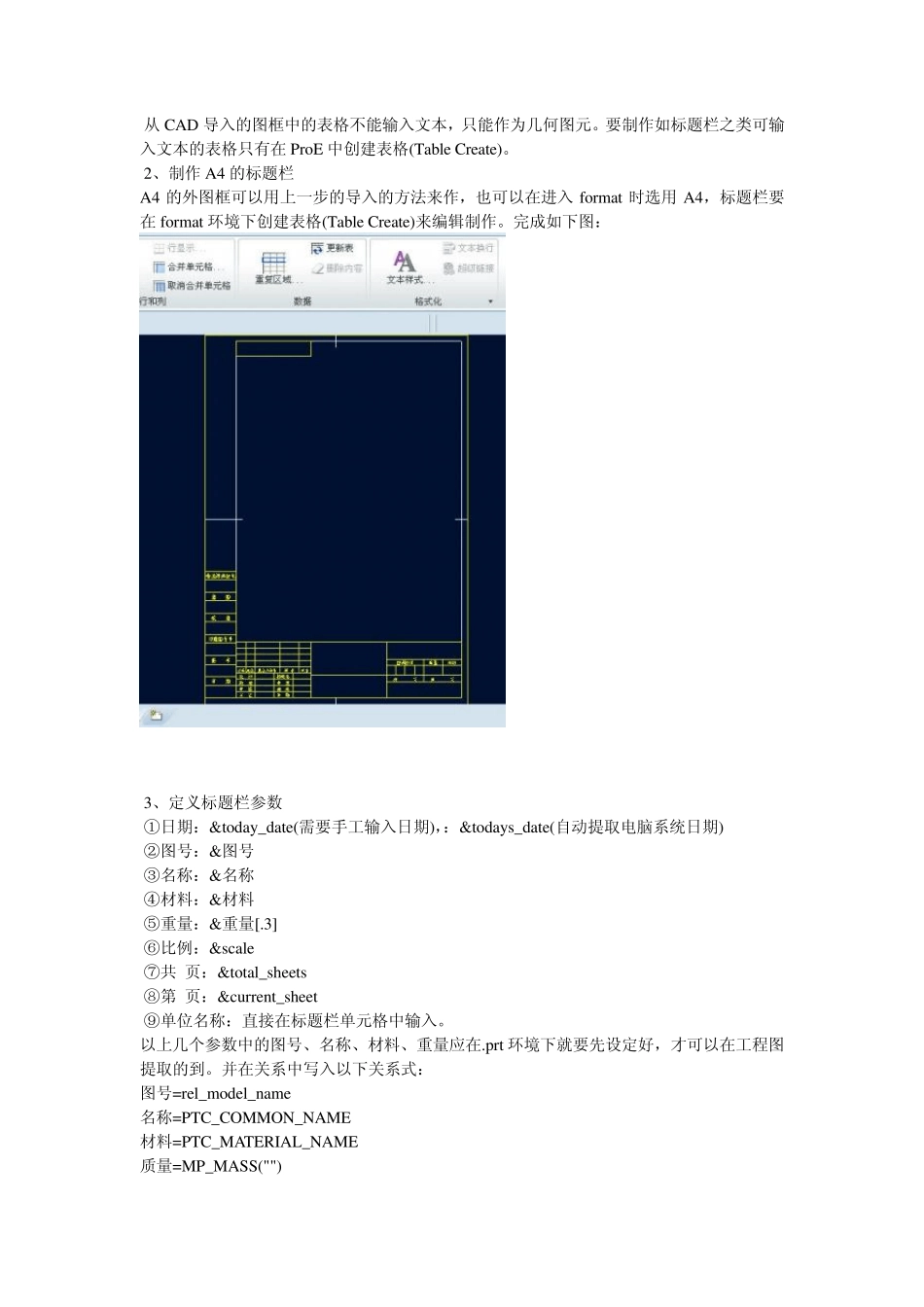

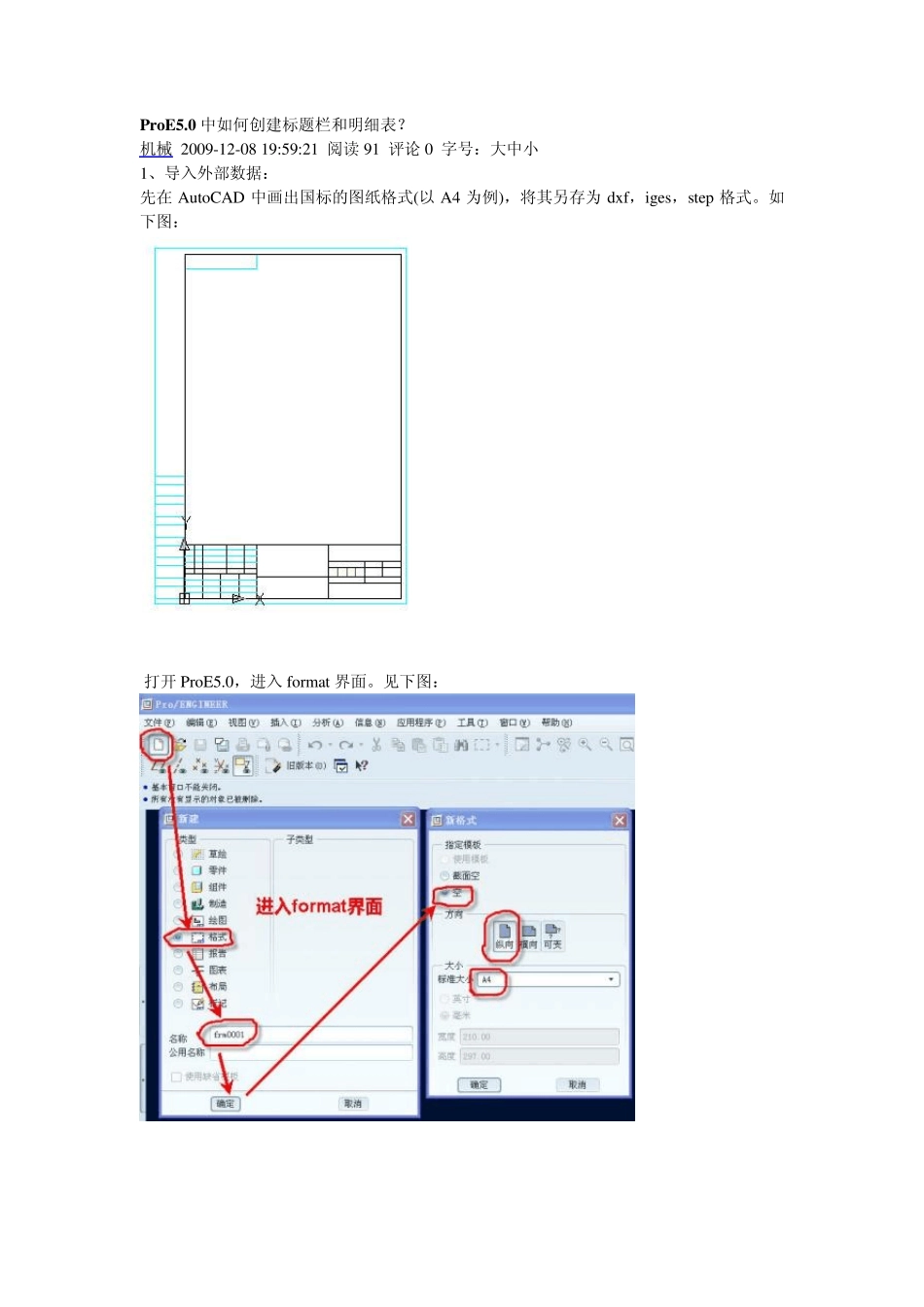

ProE5.0 中如何创建标题栏和明细表？ 机械 2009-12-08 19:59:21 阅读91 评论0 字号：大中小 1、导入外部数据： 先在 Au toCAD 中画出国标的图纸格式(以 A4 为例)，将其另存为 dx f，iges，step 格式。如下图： 打开 ProE5.0，进入 format 界面。见下图： 导入外部数据，见下图： 结果如下图： 从CAD 导入的图框中的表格不能输入文本，只能作为几何图元。要制作如标题栏之类可输入文本的表格只有在ProE 中创建表格(Table Create)。 2、制作A4 的标题栏 A4 的外图框可以用上一步的导入的方法来作，也可以在进入format 时选用A4，标题栏要在format 环境下创建表格(Table Create)来编辑制作。完成如下图： 3、定义标题栏参数 ①日期：&today _date(需要手工输入日期)，：&today s_date(自动提取电脑系统日期) ②图号：&图号 ③名称：&名称 ④材料：&材料 ⑤重量：&重量[.3] ⑥比例：&scale ⑦共 页：&total_sheets ⑧第 页：&cu rrent_sheet ⑨单位名称：直接在标题栏单元格中输入。 以上几个参数中的图号、名称、材料、重量应在.prt 环境下就要先设定好，才可以在工程图提取的到。并在关系中写入以下关系式： 图号=rel_model_name 名称=PTC_COMMON_NAME 材料=PTC_MATERIAL_NAME 质量=MP_MASS("") 标题栏中的字体、字号根据个人喜好自行调整设定。 参数定义完成，如下图： 这样就完成了一个简单的format 文件，我们把它命名为：GB_A4.FRM 保存好放在自己的formats 文件夹中，并在config.pro 文件中设定好pro_format_dir，比如E:\proe\formats，这样就可以使用它了。 可以把以上制作完成的标题栏设置好旋转原点后，保存为*.tbl 表文件，以便以后在其他图框中插入反复使用。 4、定义明细表 在上面标题栏的基础上，创建明细表，先定义重复区域，再并分别定义各单元格的报告参数，如下图： ⑴ 定义序号的报告参数： 步骤： rpt→index 结果：& rpt.index ⑵定义代号的报告参数： 步骤：asm→mbr→User Defined→输入用户自定义的“图号” 结果：& asm.mbr.图号 ⑶定义名称的报告参数： 步骤：asm→mbr→User Defined→输入用户自定义的“名称” 结果：& asm.mbr.名称 ⑷定义数量的报告参数： 步骤：rpt→qty 结果：& rpt.qty ⑸定义材料的报告参数： 步骤：asm→mbr→User Defined→输入用户自定义的“材料” 结果：& asm.mbr.材料 ⑹定义单件重量的报告参数...
