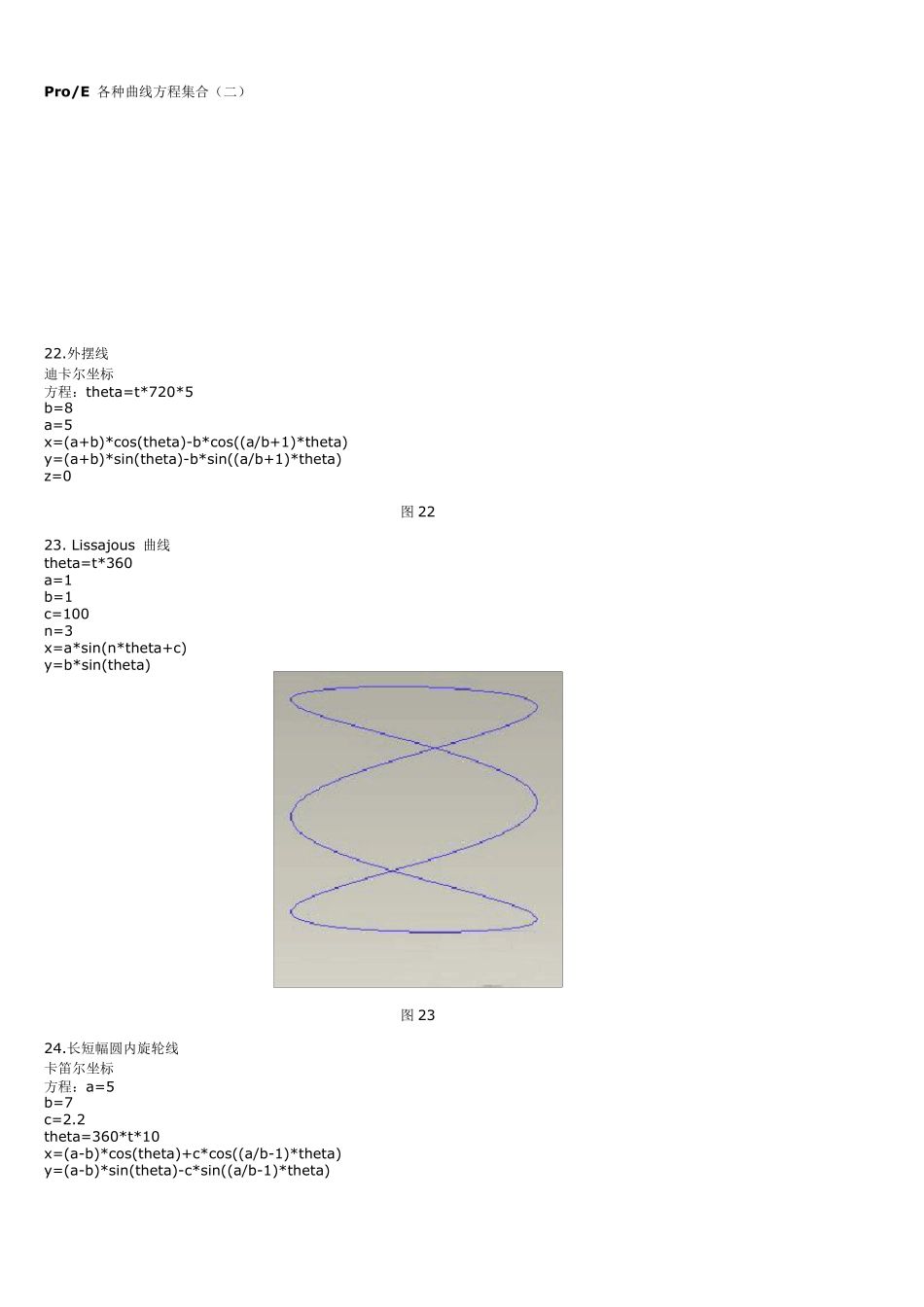

Proe 曲线方程大全及pro/e 关系式、函数的相关说明资料 Pro/E 各种曲线方程集合 1.碟形弹簧 圓柱坐标 方程：r = 5 theta = t*3600 z =(sin(3.5*theta-90))+24*t 图 1 2.葉形线. 笛卡儿坐標标 方程：a=10 x=3*a*t/(1+(t^3)) y=3*a*(t^2)/(1+(t^3)) 图 2 3.螺旋线(Helical curve) 圆柱坐标（cylindrical） 方程： r=t theta=10+t*(20*360) z=t*3 图 3 4.蝴蝶曲线 球坐标 方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8 图 4 5.渐开线 采用笛卡尔坐标系 方程：r=1 ang=360*t s=2*pi*r*t x0=s*cos(ang) y0=s*sin(ang) x=x0+s*sin(ang) y=y0-s*cos(ang) z=0 图 5 6.螺旋线. 笛卡儿坐标 方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t 图 6 7.对数曲线 笛卡尔坐标系 方程：z=0 x = 10*t y = log(10*t+0.0001) 图 7 8.球面螺旋线 采用球坐标系 方程：rho=4 theta=t*180 phi=t*360*20 图 8 9.双弧外摆线 卡迪尔坐标 方程： l=2.5 b=2.5 x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360) 图 9 10.星行线 卡迪尔坐标 方程：a=5 x=a*(cos(t*360))^3 y=a*(sin(t*360))^3 图 10 11.心脏线 圓柱坐标 方程：a=10 r=a*(1+cos(theta)) theta=t*360 Pro/E 各种曲线方程集合（二） 22.外摆线 迪卡尔坐标 方程：theta=t*720*5 b=8 a=5 x=(a+b)*cos(theta)-b*cos((a/b+1)*theta) y=(a+b)*sin(theta)-b*sin((a/b+1)*theta) z=0 图 22 23. Lissajous 曲线 theta=t*360 a=1 b=1 c=100 n=3 x=a*sin(n*theta+c) y=b*sin(theta) 图 23 24.长短幅圆内旋轮线 卡笛尔坐标 方程：a=5 b=7 c=2.2 theta=360*t*10 x=(a-b)*cos(theta)+c*cos((a/b-1)*theta) y=(a-b)*sin(theta)-c*sin((a/b-1)*theta) 图24 25.长短幅圆外旋轮线 卡笛尔坐标 方程：theta=t*360*10 a=5 b=3 c=5 x=(a+b)*cos(theta)-c*cos((a/b+1)*theta) y=(a+b)*sin(theta)-c*sin((a/b+1)*theta) 图25 26. 三尖瓣线 a=10 x = a*(2*cos(t*360)+cos(2*t*360)) y = a*(2*sin(t*360)-sin(2*t*360)) 图26 27.概率曲线！ 方程： 笛卡儿坐标 x = t*10-5 y = exp(0-x^2) 图27 28.箕舌线 笛卡儿坐标系 a = 1 x = -5 + t*10 y = 8*a^3/(x^2+4*a^2) 图28 29...
