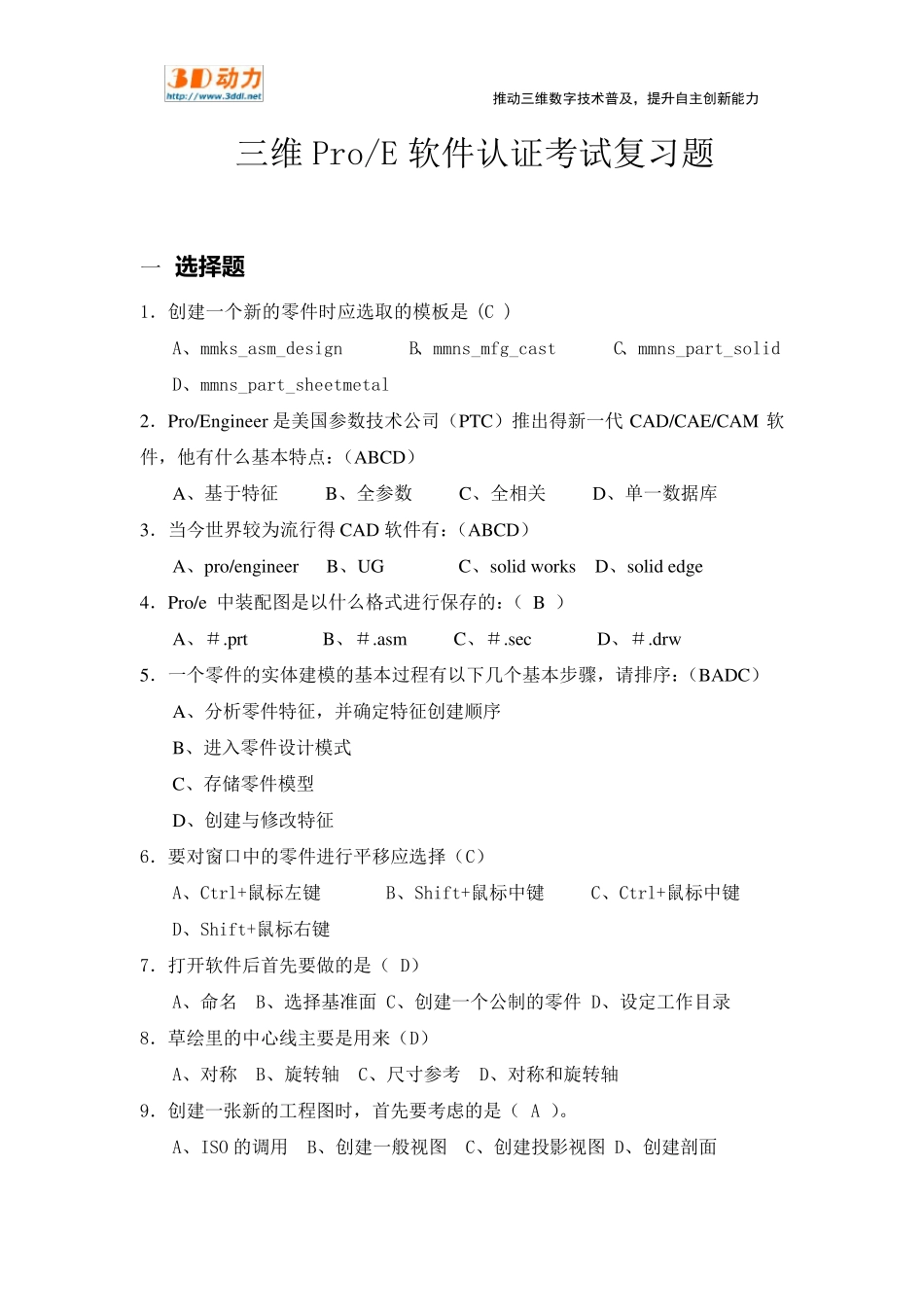

推动三维数字技术普及，提升自主创新能力 三维Pro/E 软件认证考试复习题 一 选 择题 1．创建一个新的零件时应选取的模板是 (C ) A、mmks_asm_design B、mmns_mfg_cast C、mmns_part_solid D、mmns_part_sheetmetal 2．Pro/Engineer 是美国参数技术公司（PTC）推出得新一代 CAD/CAE/CAM 软件，他有什么基本特点：（ABCD） A、基于特征 B、全参数 C、全相关 D、单一数据库 3．当今世界较为流行得 CAD 软件有：（ABCD） A、pro/engineer B、UG C、solid w orks D、solid edge 4．Pro/e 中装配图是以什么格式进行保存的：（ B ） A、＃.prt B、＃.asm C、＃.sec D、＃.drw 5．一个零件的实体建模的基本过程有以下几个基本步骤，请排序：（BADC） A、分析零件特征，并确定特征创建顺序 B、进入零件设计模式 C、存储零件模型 D、创建与修改特征 6．要对窗口中的零件进行平移应选择（C） A、Ctrl+鼠标左键 B、Shift+鼠标中键 C、Ctrl+鼠标中键 D、Shift+鼠标右键 7．打开软件后首先要做的是（ D） A、命名 B、选择基准面 C、创建一个公制的零件 D、设定工作目录 8．草绘里的中心线主要是用来（D） A、对称 B、旋转轴 C、尺寸参考 D、对称和旋转轴 9．创建一张新的工程图时，首先要考虑的是（ A ）。 A、ISO 的调用 B、创建一般视图 C、创建投影视图 D、创建剖面 推动三维数字技术普及，提升自主创新能力 10．草绘旋转特征时，其旋转中心线可以有（ A ）。 A、一条 B 、二条 C 、三条 D 、多条 11．构建抽壳特征时，如果选取实体上多个要去除的表面时，可按（A）复选。 A、Ctrl+ 鼠标左鍵 B 、 Ctrl C 、Shift 键 D 、Ctrl+ 鼠标右鍵 12．在工程图中，拖动主视图，其它视图会（ A ）。 A、一起移动 B、只有右视图移动 C、只有左视图移动 D、所有视图都不移动 13．如何将英制的零件转为公制的零件 （ A ）。 A、编辑－设置 B、文件－设置 C、工具－设置 D、插入－设置 14．在创建组合件（Assembly ）时，使用哪种约束类型即可一次将零件完全约束：（ D ） A、对齐（Align） B、匹配（Mate）C、插入（Insert） D、坐标系（Csy s） 15．关于 Pro/Engineer 中建立工程图的描述正确的有：（ABD） A、可以建立三视图、剖面图、或局部放大图 B、若对零件进行了修改，会自动反映到相关工程图中 C、若在工程图中对尺寸进行修改的话，与其...
