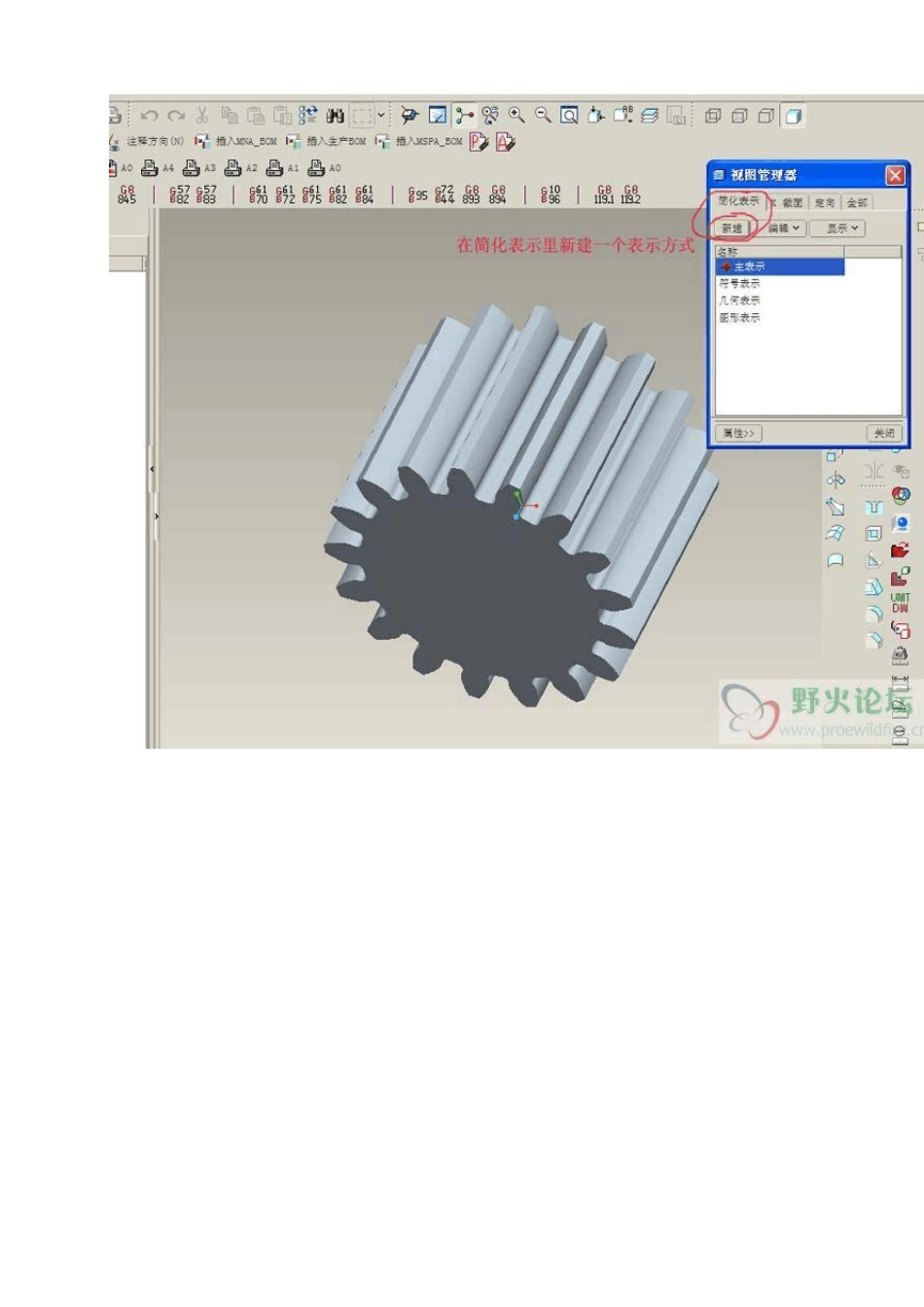

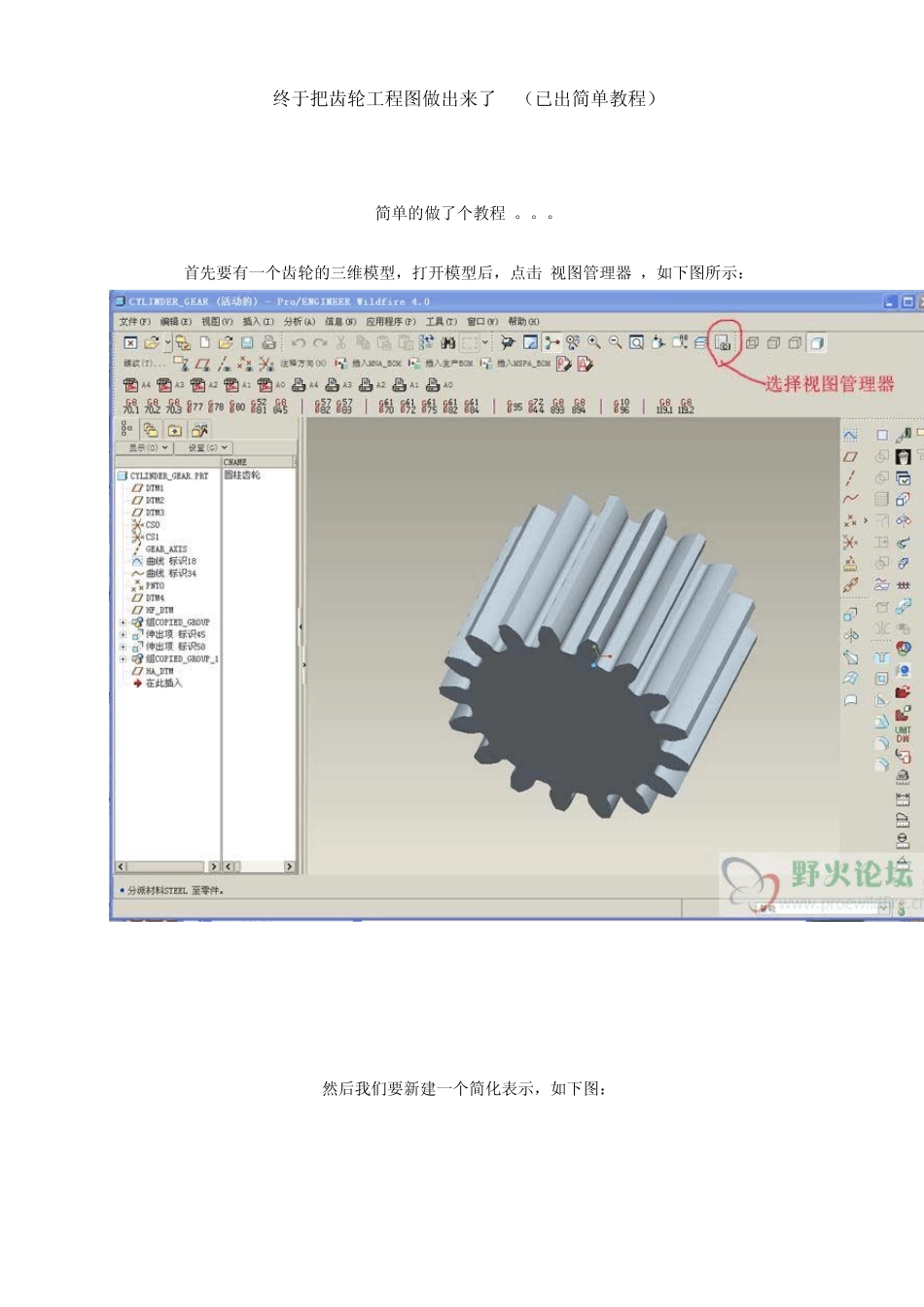

终于把齿轮工程图做出来了~~（已出简单教程） ~~~ 简单的做了个教程,。。。 首先要有一个齿轮的三维模型，打开模型后，点击 视图管理器 ，如下图所示： 然后我们要新建一个简化表示，如下图： 接下来的操作，我们都是在“工程图”这个简化表示状态下完成的： 首先要建立工程图中所需要的中心线： 下面就要制作工程图所需要的特征（我用的是旋转命令）： 注意画法和尺寸标注方法： 完成后，我们可以看一下简化表示和主表示的区别了： 最后就是制作工程图了，在建立工程图模板的时候选择简化表示，如下图： 具体的制作图纸，我想就不用我多说了，最后产生如下的工程图： [ 本帖最后由 zqou 于 2010-6-28 16:38 编辑 ] 附件 003.jpg (62.71 KB) 2010-6-25 18:01 01.jpg (67.19 KB) 2010-6-28 16:14 02.jpg (57.8 KB) 2010-6-28 16:15 03.jpg (35.11 KB) 2010-6-28 16:15 04.jpg (68.4 KB) 2010-6-28 16:17 05.jpg (59.69 KB) 2010-6-28 16:17 06.jpg (40.5 KB) 2010-6-28 16:18 07.jpg (31.77 KB) 2010-6-28 16:18 08.jpg (38.5 KB) 2010-6-28 16:19 09.jpg (28.4 KB) 2010-6-28 16:19 10.jpg (38.92 KB) 2010-6-28 16:19 11.jpg (16.02 KB) 2010-6-28 16:20 12.jpg (66.12 KB) 2010-6-28 16:20 13.jpg (19.72 KB) 2010-6-28 16:20 14.jpg (63.87 KB) 2010-6-28 16:20 15.jpg (55.79 KB) 2010-6-28 16:21 16.jpg (66.01 KB) 2010-6-28 16:21
