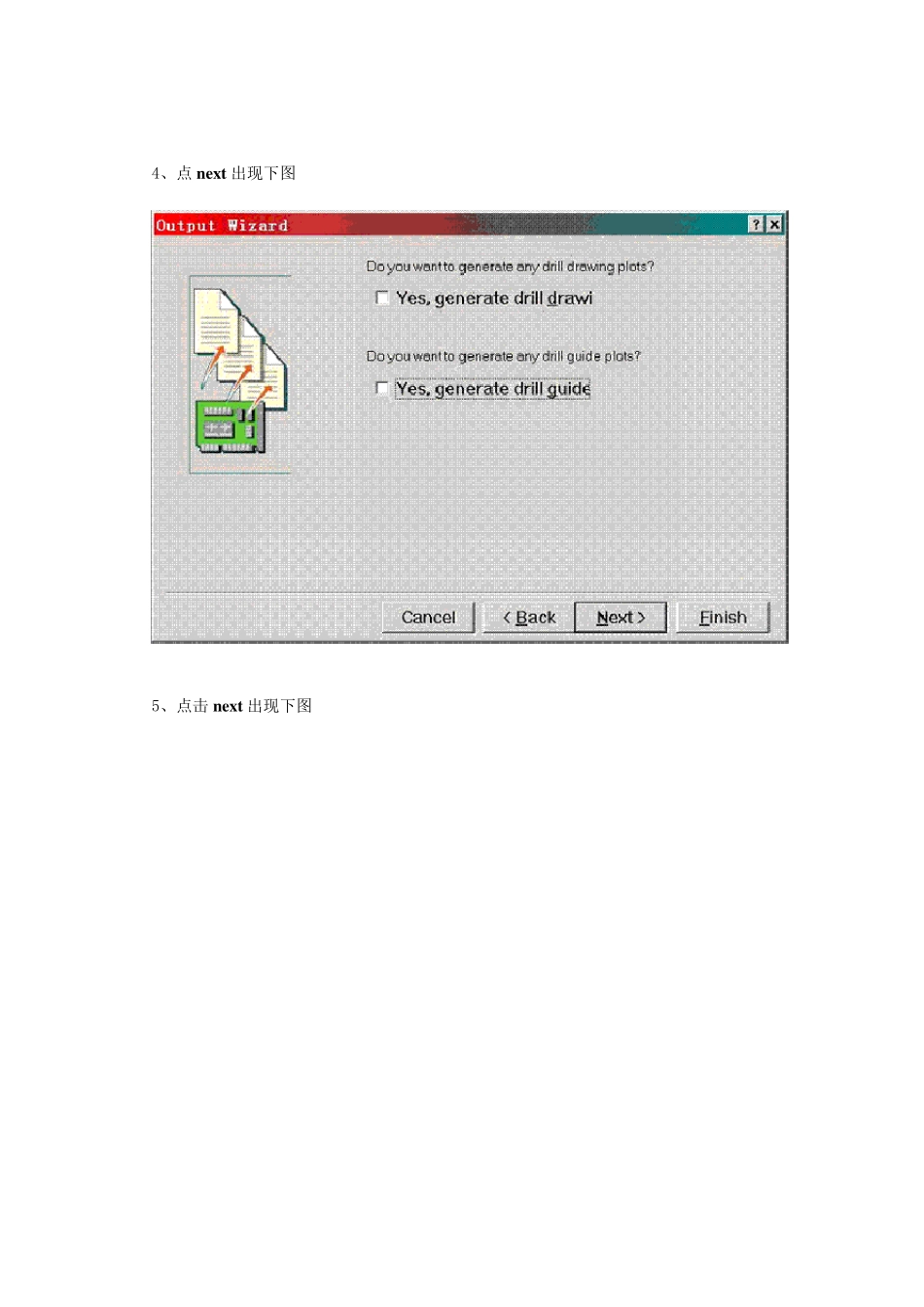

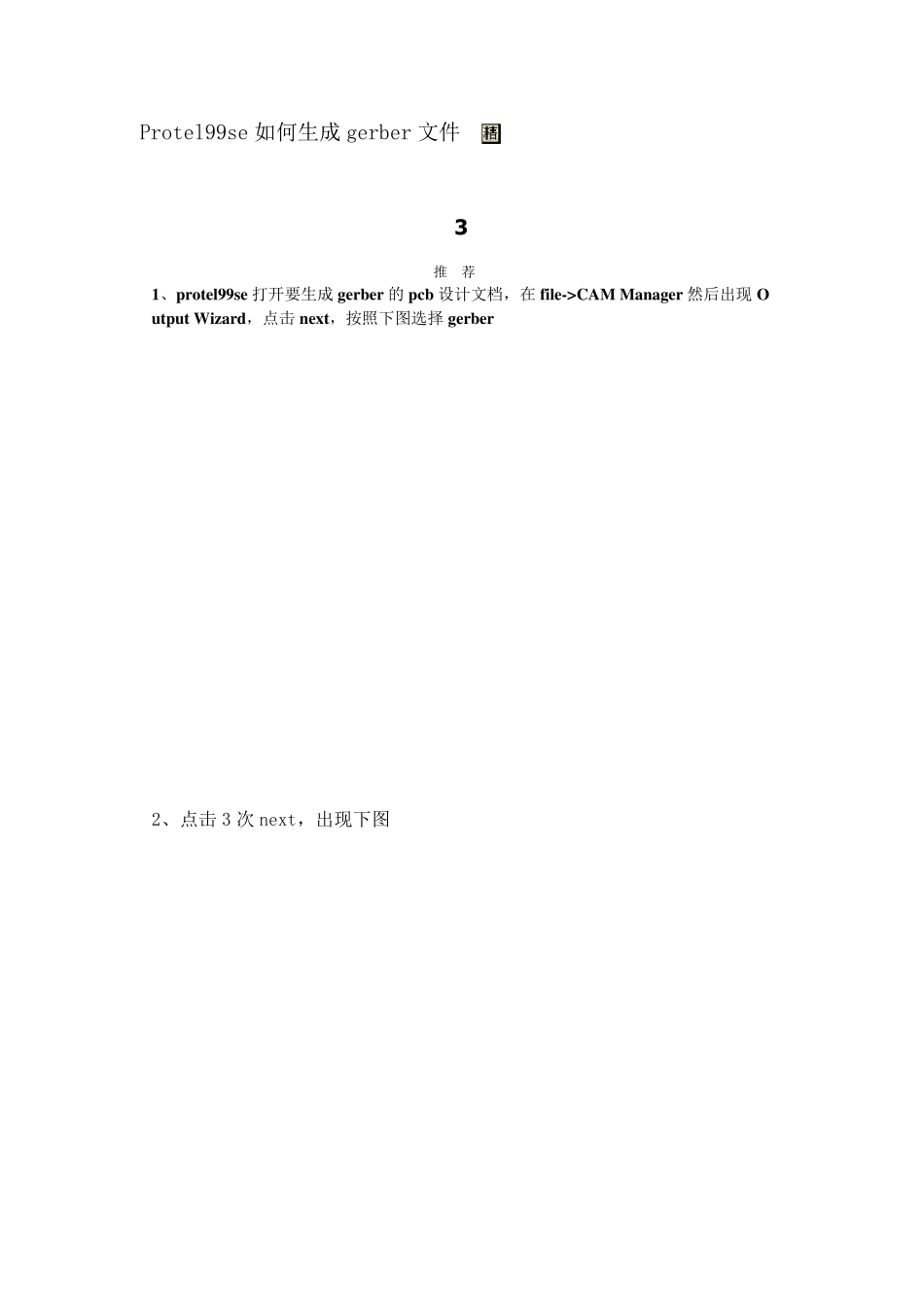

Protel99se 如何生成gerber 文件 3 推荐 1、protel99se 打开要生成gerber 的 pcb 设计文档，在 file->CAM Manager 然后出现 Output Wizard，点击 next，按照下图选择 gerber 2、点击 3 次 next，出现下图 分别选中单位millimeter 和比例4:5 再次点击next（其实，选择单位是无所谓的，但要与NC drill 的一致才行。4：5 表示小数点前面四位有效数字，小数点后5 位有效数字） 3、点nex t 出现下图选择要输出的gerber 层 4、点 nex t 出现下图 5、点击 nex t 出现下图 6、点 next 直到 Finish, 产生的 Gerber Output 1 文件，点击 tools 菜单的 proference出现下图，在 export cam outputs 栏选择要输出 gerber 文件的路径。然后点击 OK 右键点击产生的 Gerber Output 1 文件，点击 Properties 如下图选择（与NC dr ill 的一致） 完成第一次输出 7、在导入的 gerber 文件中添加钻孔属性表 在 protel 的 pcb 环境 DrillDrawing 层，place-〉String，此时按 tab 键，在出现的 text文本框中点击下拉箭头，在出现的序列中选择.Legend.点击 OK，将其放在 pcb 板框边就可以了。 以后生成Gerber 文件时候钻孔层就有钻孔图表 8、如下图右击，选择 Insert Gerber 进行第二次输出 General 设置和以前一样 9、Plot Lay ers 和 Mirror Layers 选择关闭所有层 Drill Draw ing 设置如下 Drill Guide 设置如下: 选择机械层加到其他成层: 择:Suppress leading zeroes,和Reference to relative 选择和刚才一致。 完成第二次输出 1 0 、右击窗口空白区域选择进行第三次输出 设置和以前一样 完成第三次输出如下图 点菜单Tools 选择Generate CAM Files 产生 Gerber 文件 把产生的 CAM for PCB1 文件夹里面文件打包就可以交给
