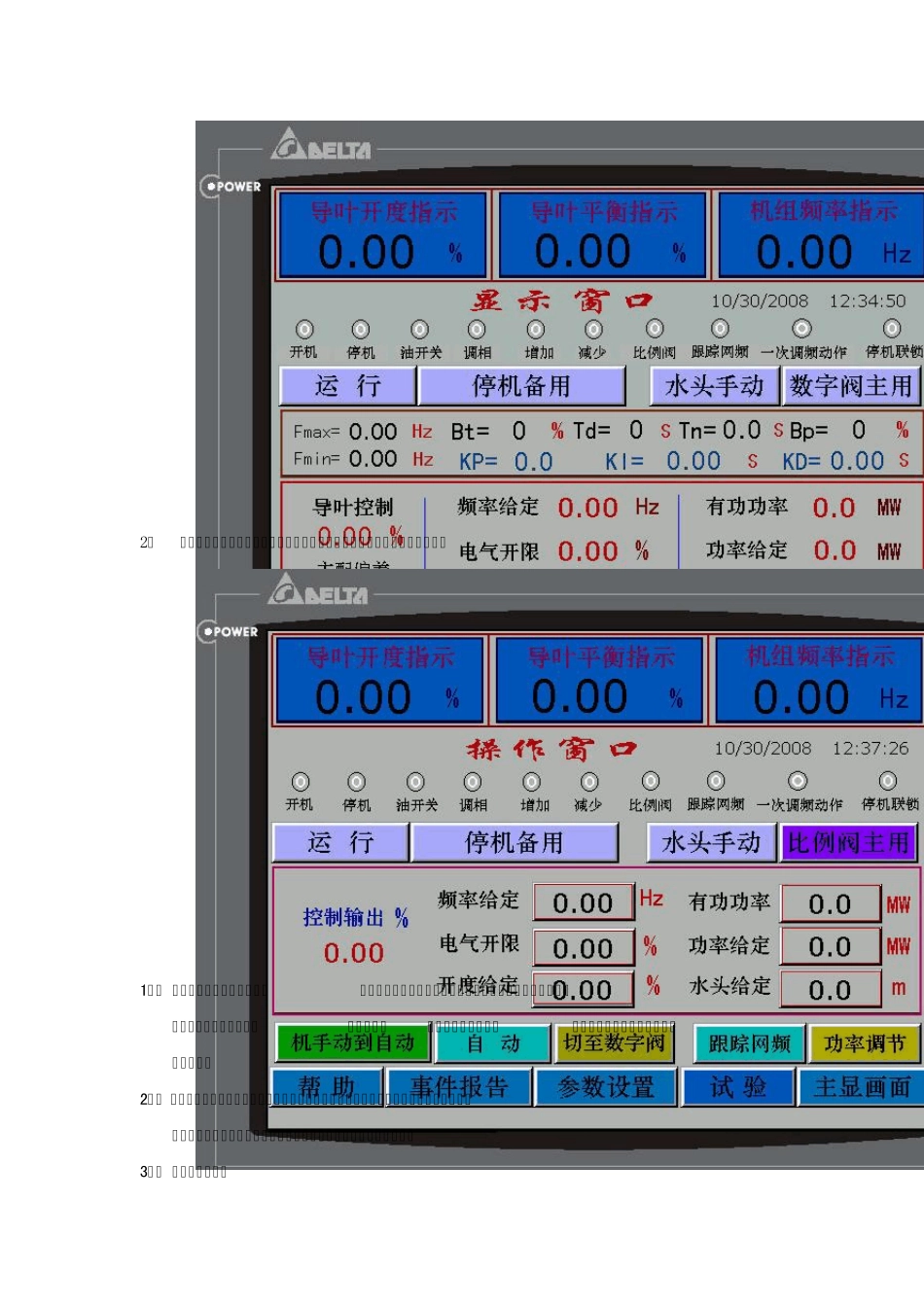

#1 机 PSWT-100 调速器技术讲课讲义 一、#1 机调速器改造情况简介。 #1 机调速器由W T-145 微机电调改造为PSW T-100 比例、数字冗余式可编程控制微机调速器。#1 机调速器改造后，与#3 机调速器功能、操作、巡视方法大致相同，与#3 机调速器区别在于：1、 #3 机仅更换电气部分，而#1 机新调速器则机械、电气部分全部更换；2、 #3 机调速器仅比例阀可电动，其数字阀作纯手动操作（因油管路共振问题，未接控制线），而#1 机新调速器数字阀不仅可手动操作，也可电动操作，#1 机新调速器在电动情况，其数字阀与比例阀相互间可主用/备用切换使用；3、 为解决类似#3 机数字阀工作时引起油管路共振问题，厂家对#1 机新调速器设计上新增加了称作“粗调阀”装置，粗调阀装设位置在#1机新调速器数字阀“开启”、“关闭”手动按钮中间，当#1 机调速器作关闭动作、特别是甩负荷作快速关闭动作时粗调阀自动起作用，无须人为操作干预；4、电柜操作面板上触摸屏显示及操作有所变化。 二、调速器型号及参数范围 项 目 单位 ＃ 1 机调速器 型 号 PSWT－ 100 电气部分型号 WT-PLC 机械部分型号 PSWT－ 100 最大工作压力 Mpa 2.5 运行工作压力 Mpa 2.0～ 2.2 运算周期 ms 20 人工失灵区E1 Hz 0-0.30 功率调节失灵区E2 % 0～ 5 永态转差系数bp % 0～ 10 暂态转差系数bt % 3～ 150 加速度时间Tn 秒 0～ 5 缓冲时间Td 秒 2～ 25 主配压活塞直径 mm 100 主配压活塞行程 mm ±18 机频、网频测量范围 Hz 1～ 99 网频有效范围 Hz 47～ 53 频率给定范围 HZ 45～ 55 紧急停机时间 秒 8 交流电源 V 220± 10% 50Hz 生产厂商 武汉三联水电控制设备有限公司 三、#1 机新调速器电柜面板操作说明：电柜面板图如下图所示 锁锭拨出锁锭投入直流电源交流电源网频机频开机停机断路器调相触摸屏报警及复归紧急停机远方现地机手动电动增加减少 1、“远方/现地”选择开关：该选择开关主要确定增减负荷的权限，现地位置，只能由现地的增、减旋钮来下达增/减负荷命令；远方位置，由机组监控系统下达增/减负荷命令。 2、“机手动/电动”选择开关：机手动位置，只能手动操作机械部分数字阀手动按钮来实现接力器的开、关动作，电柜上包括“负荷增/减”旋钮、触摸屏按钮将不起作用；电动位置，由电气控制部分来控制机械实现接力器的开和关，而此时严禁手动操作机械部分。 3、 “负...
