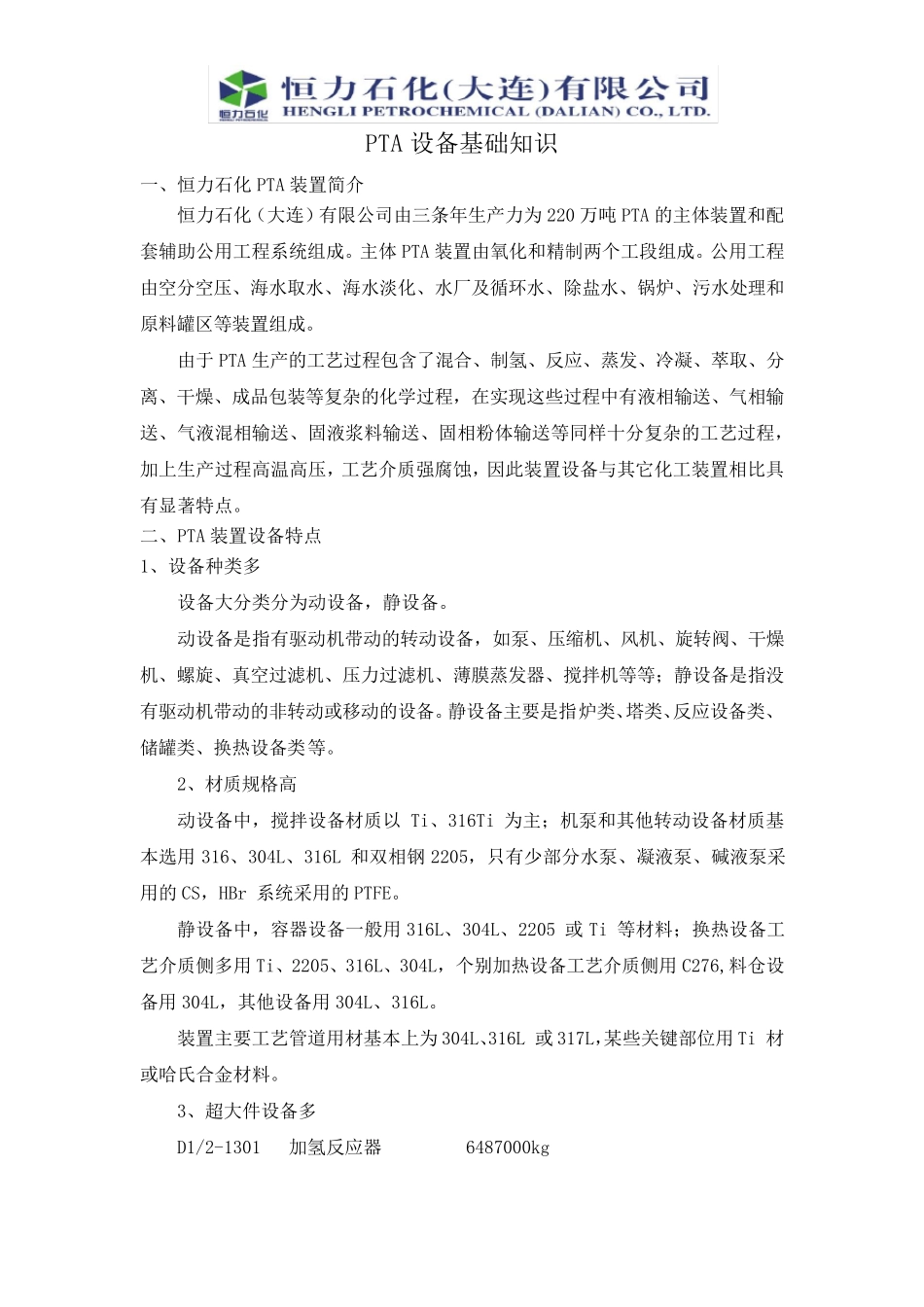

PTA 设备基础知识 一、恒力石化 PTA 装置简介 恒力石化（大连）有限公司由三条年生产力为 220 万吨 PTA 的主体装置和配套辅助公用工程系统组成。主体 PTA 装置由氧化和精制两个工段组成。公用工程由空分空压、海水取水、海水淡化、水厂及循环水、除盐水、锅炉、污水处理和原料罐区等装置组成。 由于 PTA 生产的工艺过程包含了混合、制氢、反应、蒸发、冷凝、萃取、分离、干燥、成品包装等复杂的化学过程，在实现这些过程中有液相输送、气相输送、气液混相输送、固液浆料输送、固相粉体输送等同样十分复杂的工艺过程，加上生产过程高温高压，工艺介质强腐蚀，因此装置设备与其它化工装置相比具有显著特点。 二、PTA 装置设备特点 1、设备种类多 设备大分类分为动设备，静设备。 动设备是指有驱动机带动的转动设备，如泵、压缩机、风机、旋转阀、干燥机、螺旋、真空过滤机、压力过滤机、薄膜 蒸发器 、搅 拌 机等等； 静设备是指没有驱动机带动的非 转动或 移 动的设备。静设备主要 是指炉类、塔 类、反应设备类、储 罐类、换 热 设备类等。 2、材 质规 格 高 动设备中，搅 拌 设备材 质以Ti、316Ti 为主； 机泵和其他 转动设备材 质基本 选 用 316、304L、316L 和双 相钢 2205，只 有少 部 分水泵、凝液泵、碱 液泵采用的 CS，HBr 系统采 用的 PTFE。 静设备中，容 器 设备一般 用 316L、304L、2205 或Ti 等材 料； 换 热 设备工艺介质侧 多用 Ti、2205、316L、304L，个别 加热 设备工艺介质侧 用 C276,料仓 设备用 304L，其他 设备用 304L、316L。 装置主要 工艺管 道 用材 基本 上为 304L、316L 或 317L，某 些关 键 部 位 用 Ti 材或 哈 氏 合金 材 料。 3、超 大件 设备多 D1/2-1301 加氢反应器 6487000kg D1/2-301 氧化反应器 481000kg M1/2-1423 PTA 干燥机 235000kg φ4200X34000 M1/2-423 CTA 干燥机 285000kg φ4200X34000 D1/2-601 溶剂脱水塔 328500kg D1/2-1401 第一 PTA 结晶器 415000kg 4、国产化率高 和国内其他 PTA 生产装置相比，本装置设备国产化率为目前最高的。虽然分交到国外制造的设备种类很多，但数量相对较少，大部分是国内不能制造加工或加工难度较大的设备。该部分设备主要有：空压机组、搅拌器、塔内件、第一/第二 CTA 结晶器冷凝器、干燥机、脱水塔、旋转真空过滤机、压力离心...
