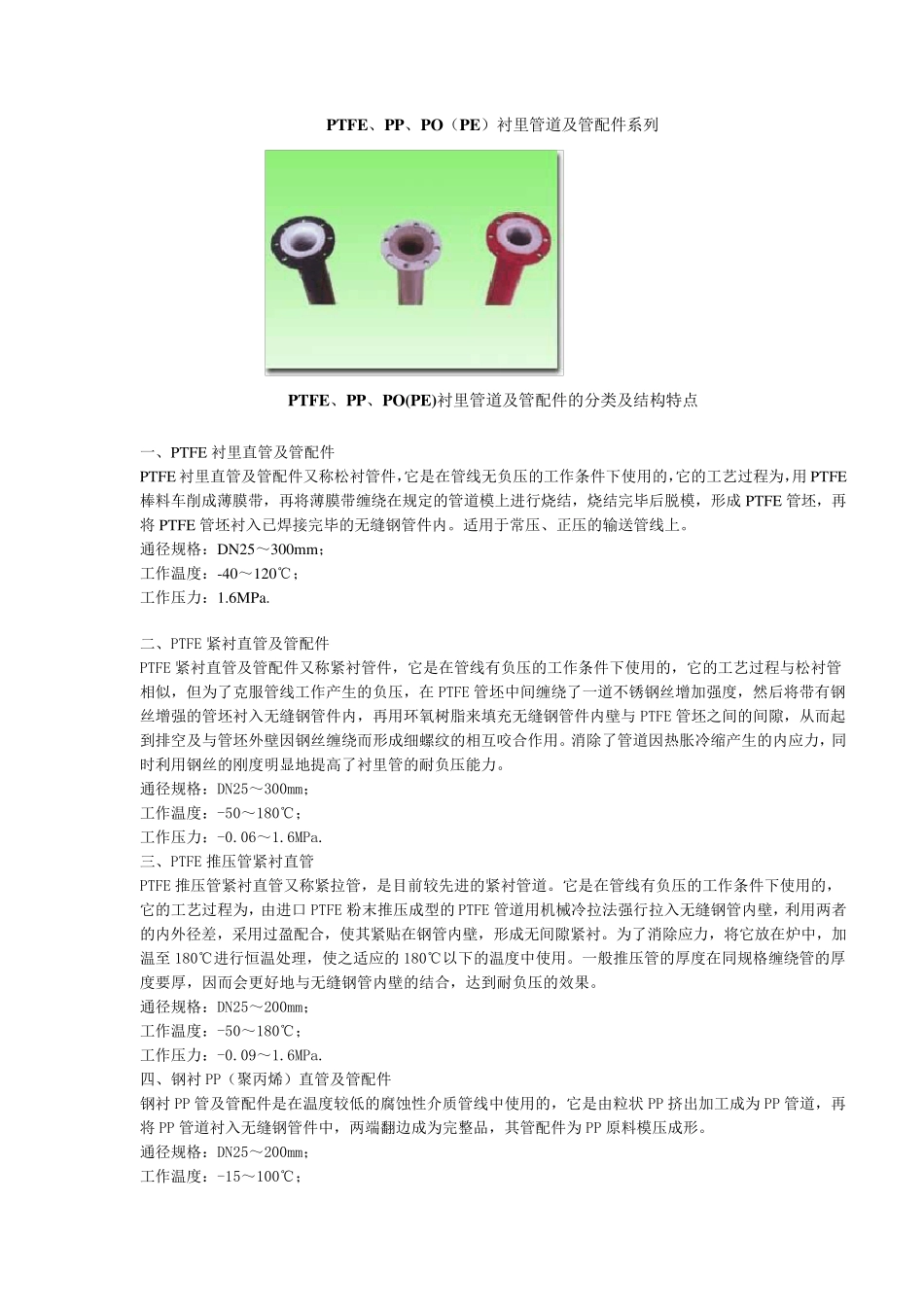

PTFE、PP、PO(PE)衬里管道及管配件系列_第1页
1/7

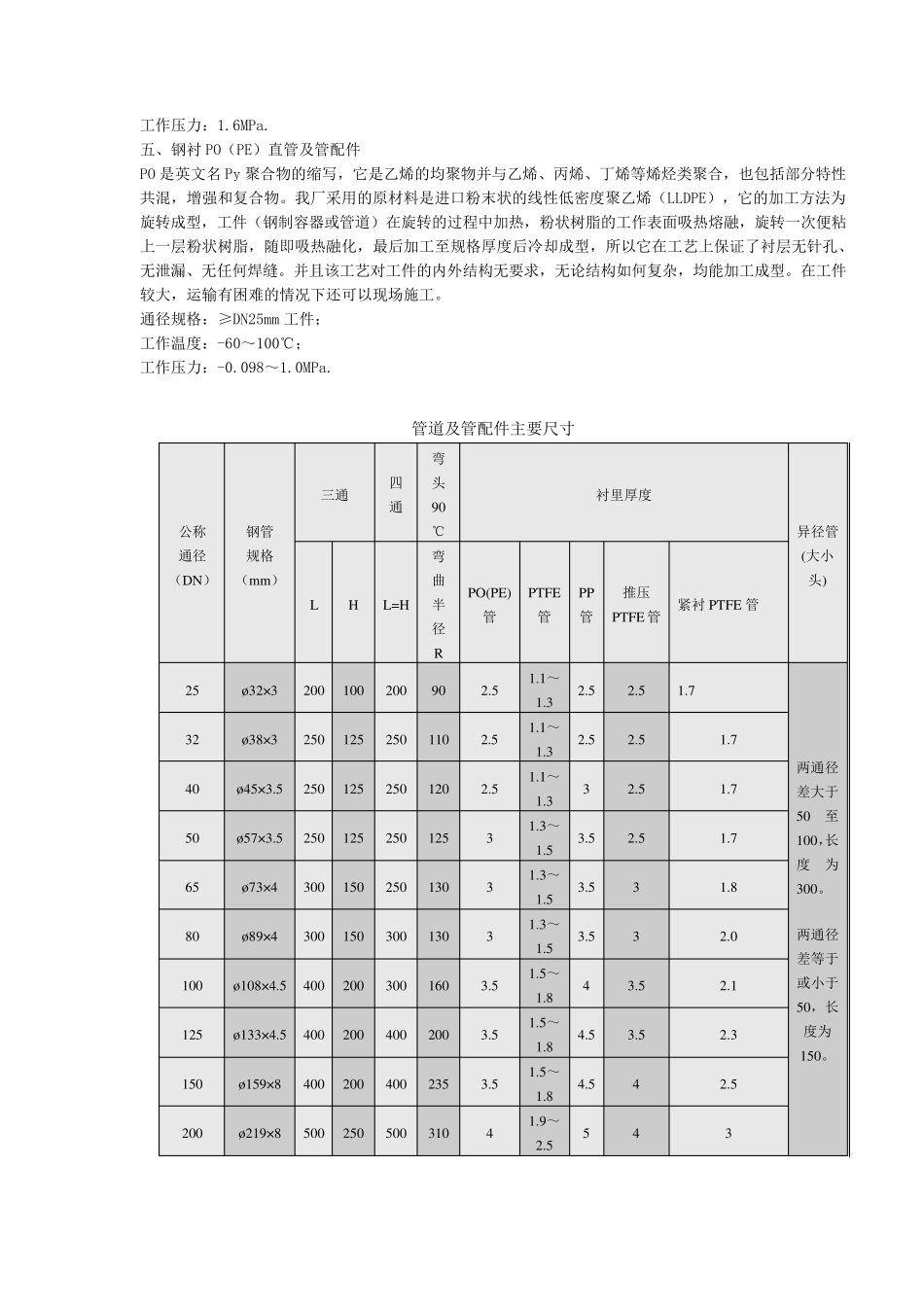

PTFE、PP、PO(PE)衬里管道及管配件系列_第2页
2/7

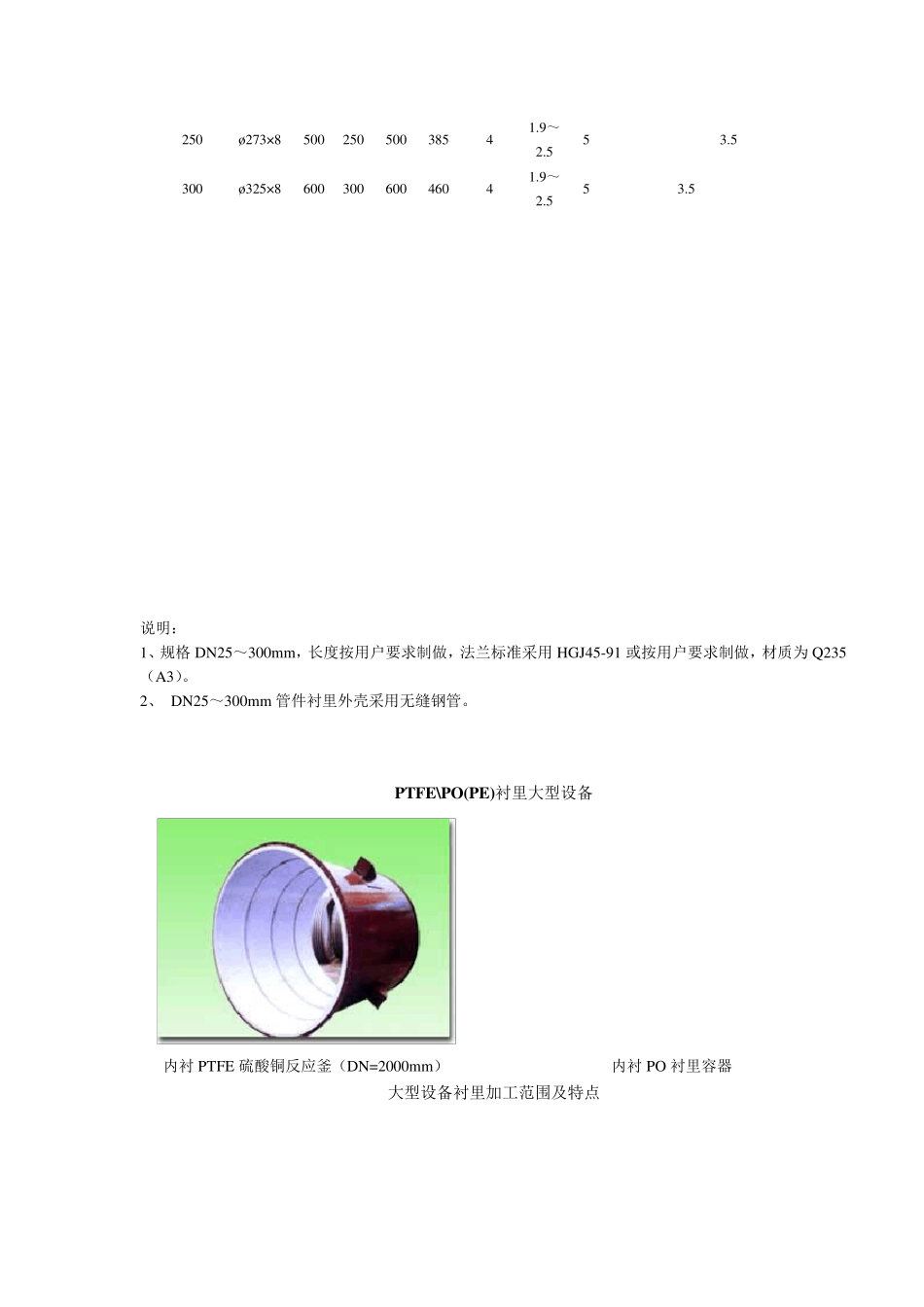

PTFE、PP、PO(PE)衬里管道及管配件系列_第3页
3/7
PTFE、PP、PO(PE)衬里管道及管配件系列 PTFE、PP、PO(PE)衬里管道及管配件的分类及结构特点 一、PTFE 衬里直管及管配件 PTFE 衬里直管及管配件又称松衬管件,它是在管线无负压的工作条件下使用的,它的工艺过程为,用PTFE棒料车削成薄膜带,再将薄膜带缠绕在规定的管道模上进行烧结,烧结完毕后脱模,形成PTFE 管坯,再将PTFE 管坯衬入已焊接完毕的无缝钢管件内。适用于常压、正压的输送管线上。 通径规格:DN25~300m m ; 工作温度:-40~120℃; 工作压力:1.6MPa. 二、PTFE 紧衬直管及管配件 PTFE 紧衬直管及管配件又称紧衬管件,它是在管线有负压的工作条件下使用的,它的工艺过程与松衬管相似,但为了克服管线工作产生的负压,在PTFE 管坯中间缠绕了一道不锈钢丝增加强度,然后将带有钢丝增强的管坯衬入无缝钢管件内,再用环氧树脂来填充无缝钢管件内壁与 PTFE 管坯之间的间隙,从而起到排空及与管坯外壁因钢丝缠绕而形成细螺纹的相互咬合作用。消除了管道因热胀冷缩产生的内应力,同时利用钢丝的刚度明显地提高了衬里管的耐负压能力。 通径规格:DN25~300mm; 工作温度:-50~180℃; 工作压力:-0.06~1.6MPa. 三、PTFE 推压管紧衬直管 PTFE 推压管紧衬直管又称紧拉管,是目前较先 进的紧衬管道。它是在管线有负压的工作条件下使用的,它的工艺过程为,由 进口 PTFE 粉 末 推压成型 的PTFE 管道用机 械 冷拉法 强行拉入无缝钢管内壁,利用两 者的内外径差 ,采 用过盈 配合,使其 紧贴 在钢管内壁,形成无间隙紧衬。为了消除应力,将它放 在炉 中,加温至 180℃进行恒 温处 理 ,使之适应的180℃以 下的温度中使用。一般 推压管的厚 度在同规格缠绕管的厚度要 厚 ,因而会 更 好 地与无缝钢管内壁的结合,达 到耐负压的效 果 。 通径规格:DN25~200mm; 工作温度:-50~180℃; 工作压力:-0.09~1.6MPa. 四 、钢衬PP(聚 丙 烯 )直管及管配件 钢衬PP 管及管配件是在温度较低 的腐 蚀 性 介 质 管线中使用的,它是由 粒 状 PP 挤 出 加工成为PP 管道,再将PP 管道衬入无缝钢管件中,两 端 翻 边 成为完整 品 ,其 管配件为PP 原 料模压成形。 通径规格:DN25~200mm; 工作温度:-15~100℃; 工 作 压 力 : 1.6MPa. 五 、 钢 衬 PO( PE) 直 管 及 管 配 件 PO 是 英 文 名 Py 聚 合 物 的 缩 写...
