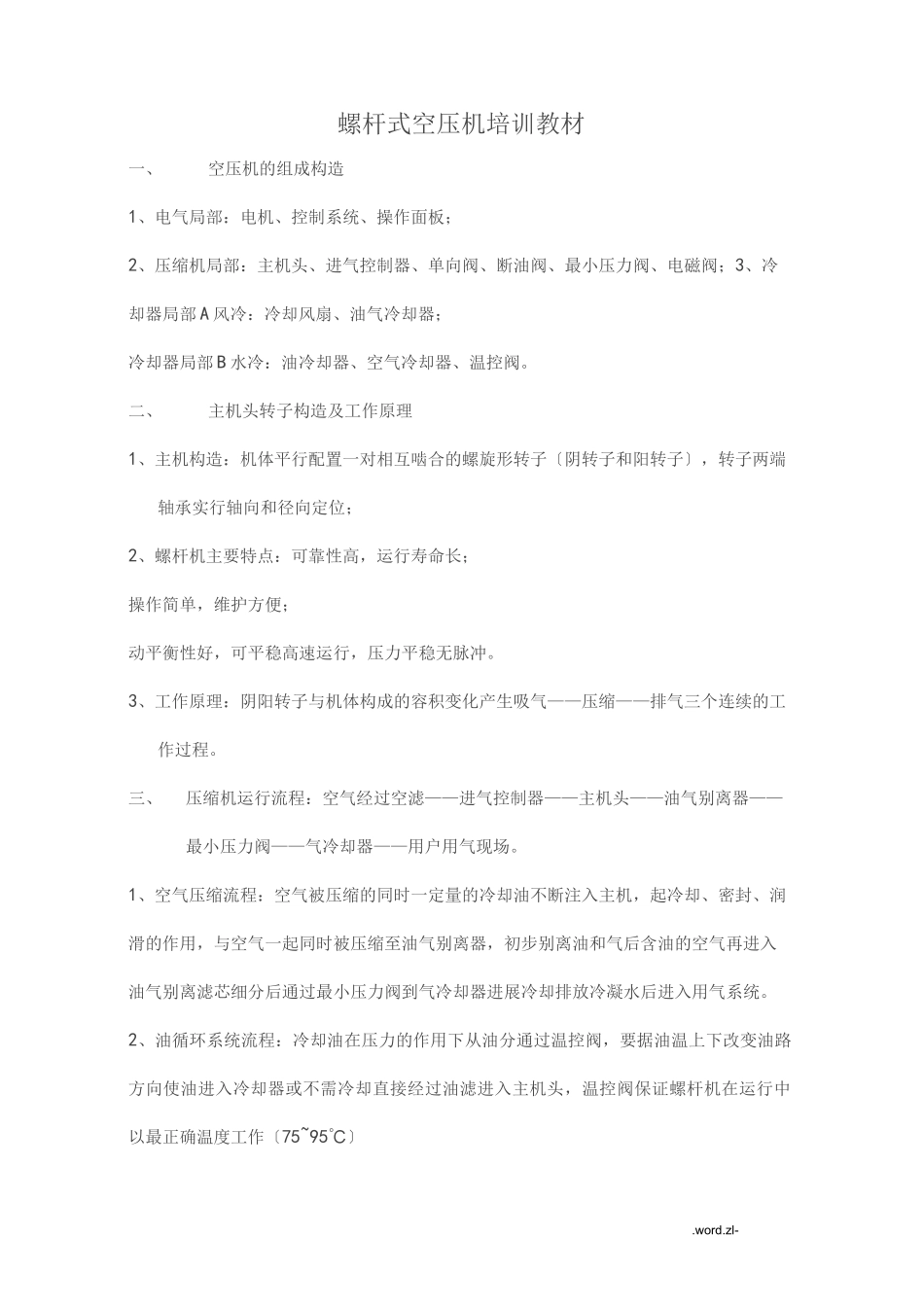

.word.zl-螺杆式空压机培训教材一、空压机的组成构造1、电气局部：电机、控制系统、操作面板；2、压缩机局部：主机头、进气控制器、单向阀、断油阀、最小压力阀、电磁阀；3、冷却器局部 A 风冷：冷却风扇、油气冷却器；冷却器局部 B 水冷：油冷却器、空气冷却器、温控阀。二、主机头转子构造及工作原理1、主机构造：机体平行配置一对相互啮合的螺旋形转子〔阴转子和阳转子〕，转子两端轴承实行轴向和径向定位；2、螺杆机主要特点：可靠性高，运行寿命长；操作简单，维护方便；动平衡性好，可平稳高速运行，压力平稳无脉冲。3、工作原理：阴阳转子与机体构成的容积变化产生吸气——压缩——排气三个连续的工作过程。三、压缩机运行流程：空气经过空滤——进气控制器——主机头——油气别离器——最小压力阀——气冷却器——用户用气现场。1、空气压缩流程：空气被压缩的同时一定量的冷却油不断注入主机，起冷却、密封、润滑的作用，与空气一起同时被压缩至油气别离器，初步别离油和气后含油的空气再进入油气别离滤芯细分后通过最小压力阀到气冷却器进展冷却排放冷凝水后进入用气系统。2、油循环系统流程：冷却油在压力的作用下从油分通过温控阀，要据油温上下改变油路方向使油进入冷却器或不需冷却直接经过油滤进入主机头，温控阀保证螺杆机在运行中以最正确温度工作〔75~95℃〕.word.zl-四、螺杆式空压机主要构件运行原理1、电机启动：Y——△降压启动，转换时间 15~30 秒；2、电磁阀：关机或卸载时电磁阀失电，进气控制阀关闭，系统部压力被放空；加载时电磁阀得电，进气控制阀翻开，系统压力开场上升；3、进气控制器：属于气动阀，由阀座、阀门、气动组件、弹簧组成，由电磁阀控制工作气源；4、最小压力阀：一般开启压力为 3.5bar，亦属于单向阀。P 系＜P 管时关闭P 系＞P 管时翻开P 管=0 时P 系＞3.5bar 时翻开5、温控阀：油感温阀芯、滑块、弹簧、阀体组成。滑块与阀体环槽相对位置决定冷却油的路径。6、容调阀〔稳压阀〕：根据管网压力大小来决定进气控制器阀门的开口以到达节能的效果。五、500 小时首次保养及 3000 小时保养容1、500 小时更换润滑油及油过滤器〔必须〕；2、3000 小时更换三滤及润滑油，检查平安阀、温度保护及吹扫冷却器。螺杆式空气压缩机技术资料1、主机装配排气间隙：0.04~0.08mm，最大不超过 0.15mm。2、主机轴承间隙一定小于排气间隙〔0.00~0.25＜0.04~0.08〕。3、阴阳转子分开时吸气，合拢时排气...
