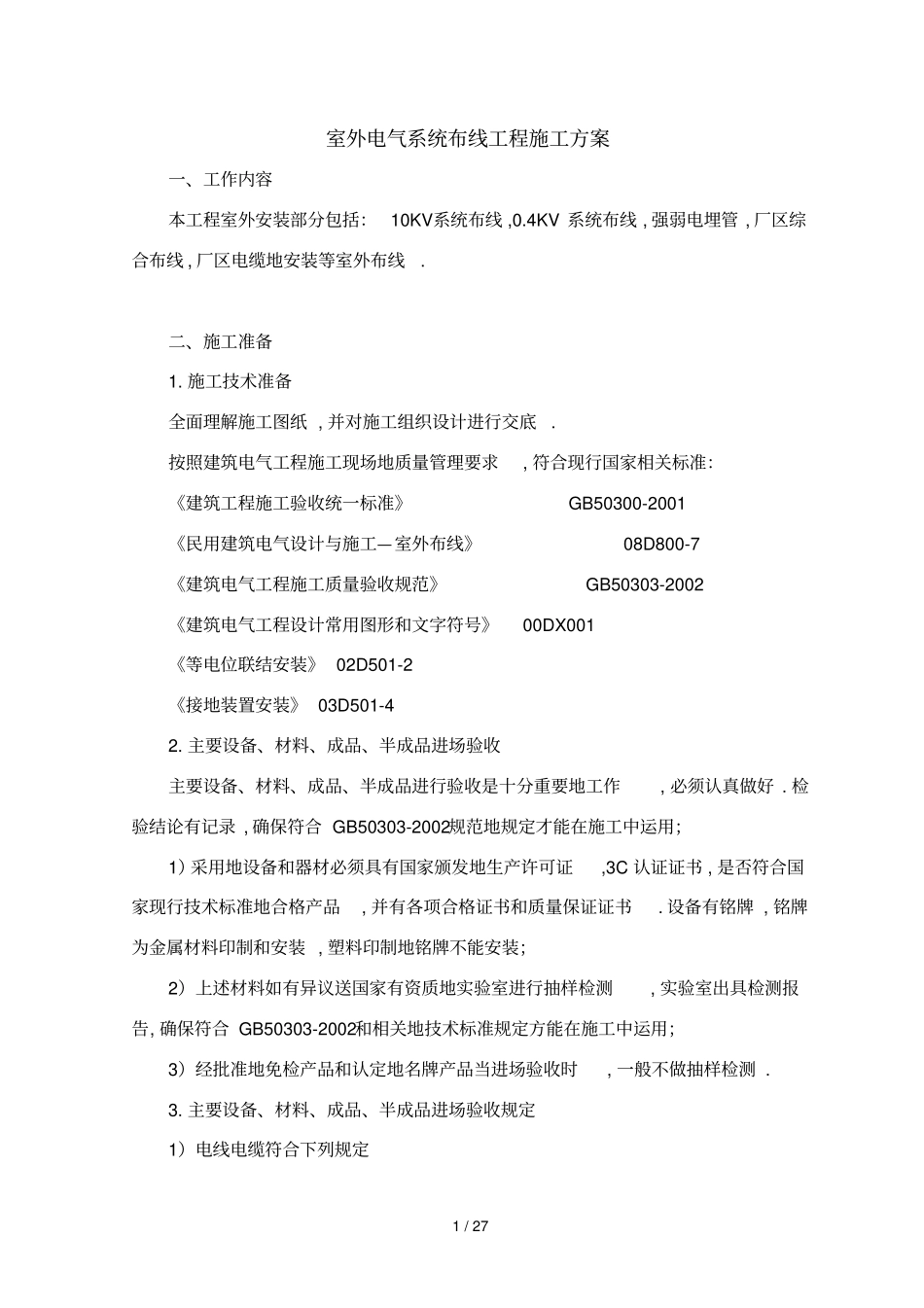

1 / 27 室外电气系统布线工程施工方案一、工作内容本工程室外安装部分包括： 10KV系统布线 ,0.4KV 系统布线 , 强弱电埋管 , 厂区综合布线 , 厂区电缆地安装等室外布线. 二、施工准备1. 施工技术准备全面理解施工图纸 , 并对施工组织设计进行交底. 按照建筑电气工程施工现场地质量管理要求, 符合现行国家相关标准：《建筑工程施工验收统一标准》 GB50300-2001 《民用建筑电气设计与施工—室外布线》 08D800-7 《建筑电气工程施工质量验收规范》 GB50303-2002 《建筑电气工程设计常用图形和文字符号》00DX001 《等电位联结安装》 02D501-2 《接地装置安装》 03D501-4 2. 主要设备、材料、成品、半成品进场验收主要设备、材料、成品、半成品进行验收是十分重要地工作, 必须认真做好 . 检验结论有记录 , 确保符合 GB50303-2002规范地规定才能在施工中运用；1）采用地设备和器材必须具有国家颁发地生产许可证,3C 认证证书 , 是否符合国家现行技术标准地合格产品, 并有各项合格证书和质量保证证书. 设备有铭牌 , 铭牌为金属材料印制和安装 , 塑料印制地铭牌不能安装；2）上述材料如有异议送国家有资质地实验室进行抽样检测, 实验室出具检测报告, 确保符合 GB50303-2002和相关地技术标准规定方能在施工中运用；3）经批准地免检产品和认定地名牌产品当进场验收时, 一般不做抽样检测 . 3. 主要设备、材料、成品、半成品进场验收规定1）电线电缆符合下列规定2 / 27 a. 按批次查阅合格证 , 合格证上有安全许可证编号, 按相标准生产地产品有安全认证标志；b. 外观检查：包装完好 , 抽检地电线绝缘完整无损 , 厚度均匀 , 电缆无压扁、扭曲 .耐热、阻燃地电线、电缆外护层有明显标识和制造厂标；c. 按制造标准 , 现场抽样检测绝缘层和圆形线芯地直径；线芯直径误差不大于标称直径地 1%；d. 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时, 按批抽样送有资质实验室检测 . 2）导管符合下列规定：a. 按批查验合格证；b. 外观检查：钢导管无压扁、内壁光滑；镀锌钢导管镀层履盖完整、表面无锈斑；绝缘导管及配件不碎裂、表面有阻燃标记和制造厂标；c. 按制造标准现场抽样检测导管地管径、壁厚及均匀度. 对绝缘导管及配件地阻燃性能有异议时 , 按批抽样送有资质地实验室检测. 3）型钢和电焊条符合下列规定；a. 按批查验合格证和材质证明书；有异议时, 按批抽样送有资质地实...
