小型拦河坝设计计算书VIP专享VIP免费

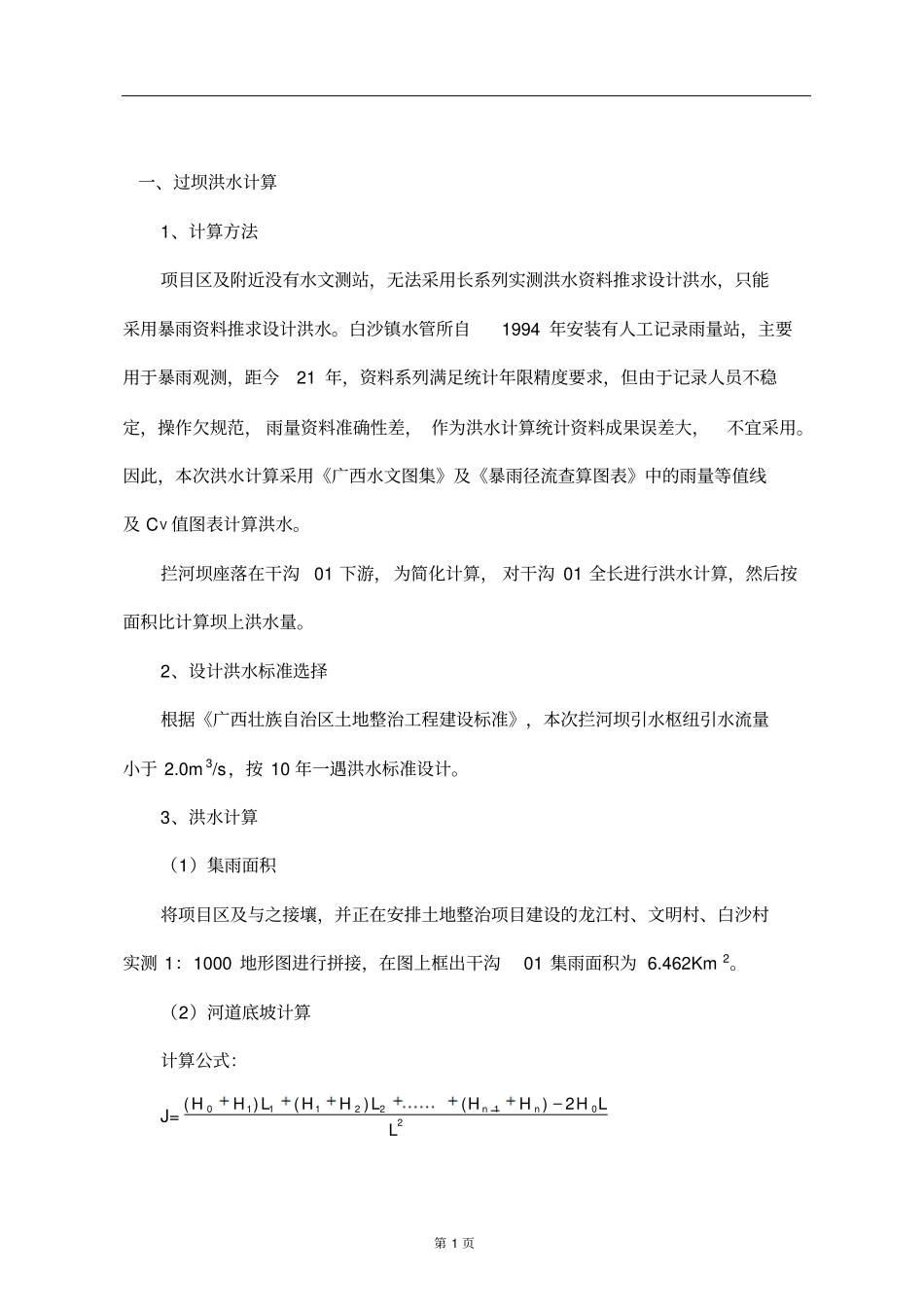

第 1 页一、过坝洪水计算1、计算方法项目区及附近没有水文测站，无法采用长系列实测洪水资料推求设计洪水，只能采用暴雨资料推求设计洪水。白沙镇水管所自1994 年安装有人工记录雨量站，主要用于暴雨观测，距今21 年，资料系列满足统计年限精度要求，但由于记录人员不稳定，操作欠规范， 雨量资料准确性差， 作为洪水计算统计资料成果误差大，不宜采用。因此，本次洪水计算采用《广西水文图集》及《暴雨径流查算图表》中的雨量等值线及 CV 值图表计算洪水。拦河坝座落在干沟01 下游，为简化计算， 对干沟 01 全长进行洪水计算，然后按面积比计算坝上洪水量。2、设计洪水标准选择根据《广西壮族自治区土地整治工程建设标准》，本次拦河坝引水枢纽引水流量小于 2.0m 3/s，按 10 年一遇洪水标准设计。3、洪水计算（1）集雨面积将项目区及与之接壤，并正在安排土地整治项目建设的龙江村、文明村、白沙村实测 1：1000 地形图进行拼接，在图上框出干沟01 集雨面积为 6.462Km 2。（2）河道底坡计算计算公式：J=2012211102)()()(LLHHH LHHLHHnn第 2 页J——河道底坡；H0——河道从下至上第一个断面处的河底高程；H1、H2——河道从下至上第二、第三个断面处的河底高程；Hn-1、Hn——河道从下至上最后两个断面处的河底高程；L——河道总长，图上量得3030.28m ，3.03Km 。计算得河道底坡： J=0.00184 。（3）设计净雨计算1）根据项目所在地点查《广西水文图集》，得多年平均最大1、6、24 小时 H值和 CV 值，然后查模比系数Kp 值，计算不同频率年份设计雨量见表5-2。表 5-2 各时段点暴雨量参数及频率计算成果表计算方法时段资料系列均值（ mm ）Cv Cs/Cv 频率（ %）5 0.5 2 10 《广西暴雨统计参数等值线图集》（2001 ）10min 截止2000 年24 0.3 3.5 37.7 49.4 42.5 33.6 1h 截止2000 年65 0.3 102.1 133.9 115.1 91 6h 截止2000 年115 0.45 216.2 320.9 258.9 184 24h 截止2000 年160 0.5 318.4 489.6 387.2 265.6 2）取时段△t 为 0.5 小时，计算各时段设计暴雨根据《暴雨径流查算图表》，计算P=10% 暴雨递减指数 np 如下：n1p=1+1.285lgppHH6010=1+1.285 ×（-0.433 ）=0.444 n2p=1+1.285lgppHH61=1+1.285 ×（-0.306 ）=0.607 第 3 页n2p=1+1.661lgppHH246=1+1.661 ×（-0.159 ）=0.736 式中 H24p、H6p、H1p（H60p）、 H10p 分别为 24 小时、 6 小...
