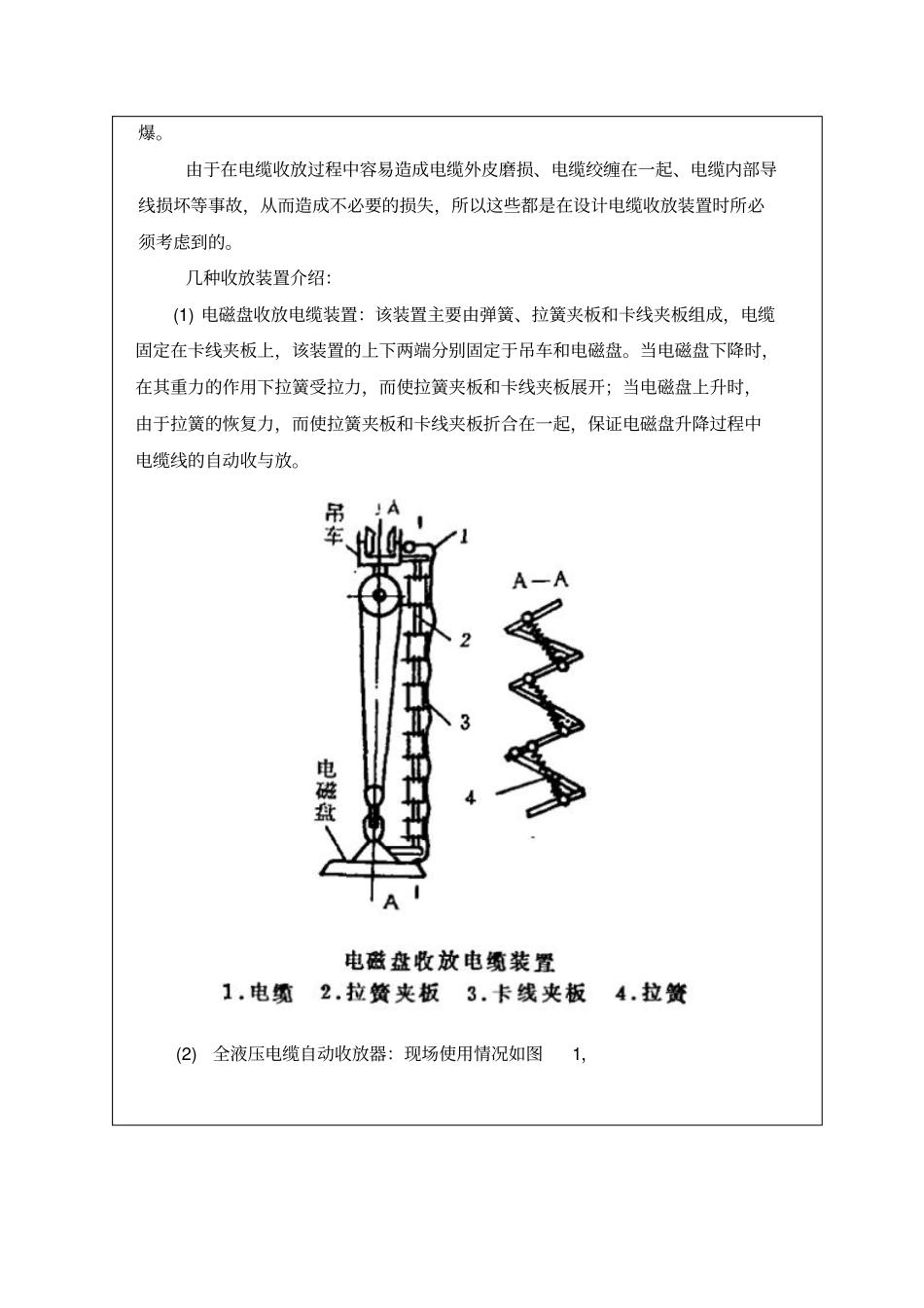

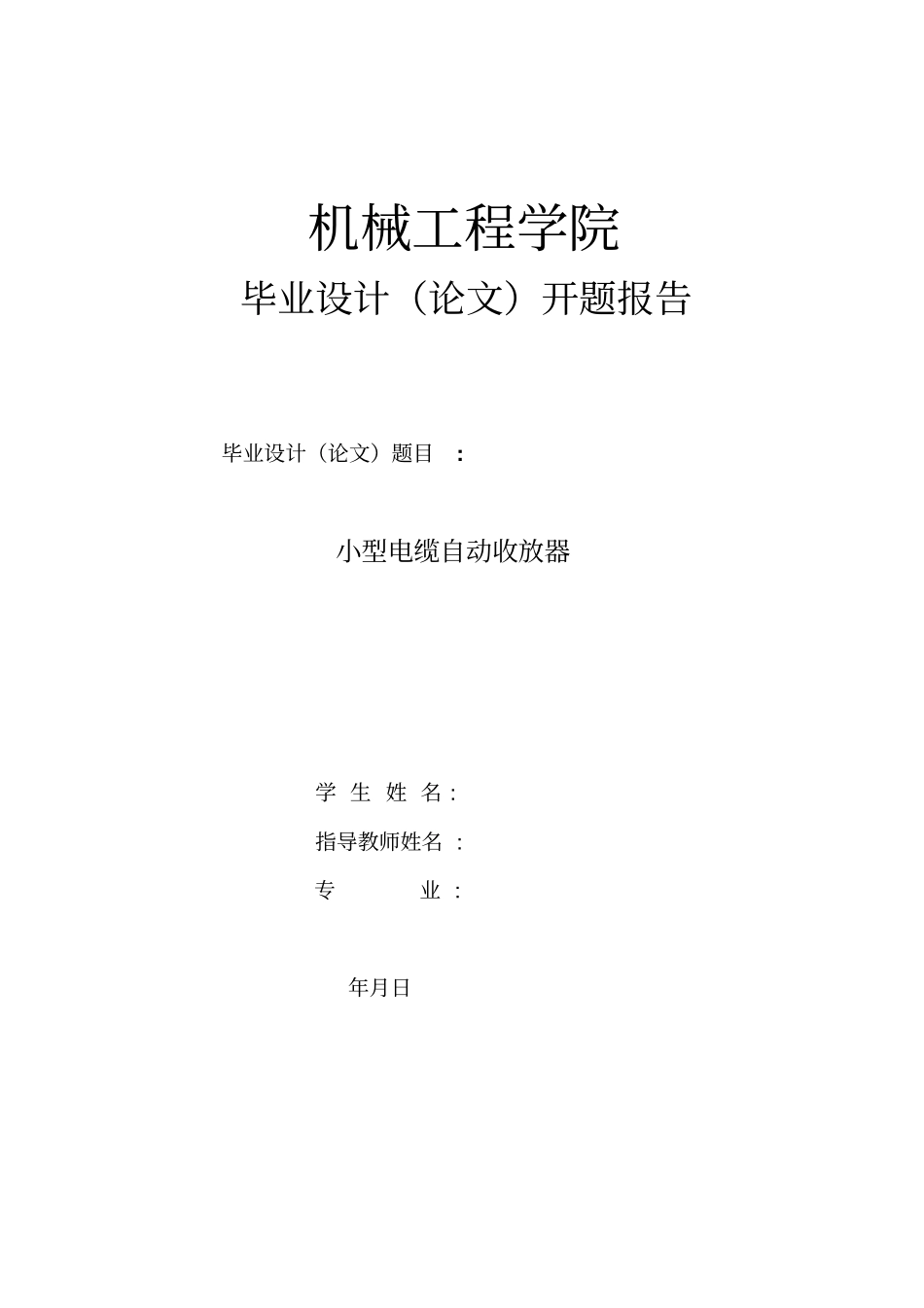

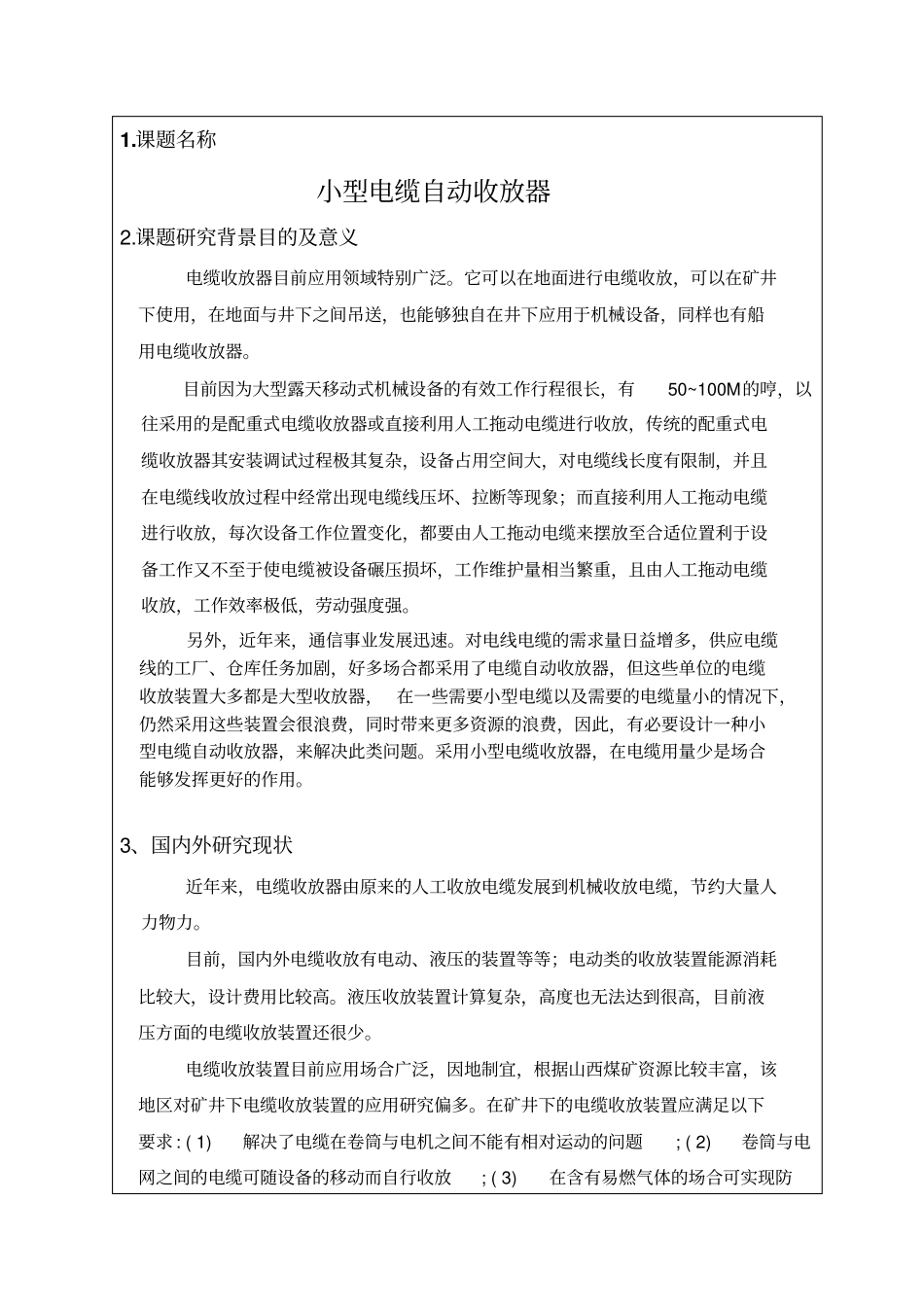

机械工程学院毕业设计（论文）开题报告毕业设计（论文）题目: 小型电缆自动收放器学 生 姓 名 :指导教师姓名 : 专业 : 年月日1.课题名称小型电缆自动收放器2.课题研究背景目的及意义电缆收放器目前应用领域特别广泛。它可以在地面进行电缆收放，可以在矿井下使用，在地面与井下之间吊送，也能够独自在井下应用于机械设备，同样也有船用电缆收放器。目前因为大型露天移动式机械设备的有效工作行程很长，有50~100M的哼，以往采用的是配重式电缆收放器或直接利用人工拖动电缆进行收放，传统的配重式电缆收放器其安装调试过程极其复杂，设备占用空间大，对电缆线长度有限制，并且在电缆线收放过程中经常出现电缆线压坏、拉断等现象；而直接利用人工拖动电缆进行收放，每次设备工作位置变化，都要由人工拖动电缆来摆放至合适位置利于设备工作又不至于使电缆被设备碾压损坏，工作维护量相当繁重，且由人工拖动电缆收放，工作效率极低，劳动强度强。另外，近年来，通信事业发展迅速。对电线电缆的需求量日益增多，供应电缆线的工厂、仓库任务加剧，好多场合都采用了电缆自动收放器，但这些单位的电缆收放装置大多都是大型收放器， 在一些需要小型电缆以及需要的电缆量小的情况下，仍然采用这些装置会很浪费，同时带来更多资源的浪费，因此，有必要设计一种小型电缆自动收放器，来解决此类问题。采用小型电缆收放器，在电缆用量少是场合能够发挥更好的作用。3、国内外研究现状近年来，电缆收放器由原来的人工收放电缆发展到机械收放电缆，节约大量人力物力。目前，国内外电缆收放有电动、液压的装置等等；电动类的收放装置能源消耗比较大，设计费用比较高。液压收放装置计算复杂，高度也无法达到很高，目前液压方面的电缆收放装置还很少。电缆收放装置目前应用场合广泛，因地制宜，根据山西煤矿资源比较丰富，该地区对矿井下电缆收放装置的应用研究偏多。在矿井下的电缆收放装置应满足以下要求 : ( 1) 解决了电缆在卷筒与电机之间不能有相对运动的问题; ( 2) 卷筒与电网之间的电缆可随设备的移动而自行收放; ( 3) 在含有易燃气体的场合可实现防爆。由于在电缆收放过程中容易造成电缆外皮磨损、电缆绞缠在一起、电缆内部导线损坏等事故，从而造成不必要的损失，所以这些都是在设计电缆收放装置时所必须考虑到的。几种收放装置介绍：(1) 电磁盘收放电缆装置：该装置主要由弹簧、拉簧夹板和卡线夹板组成，电缆固定在卡线夹板上，该装置的...
