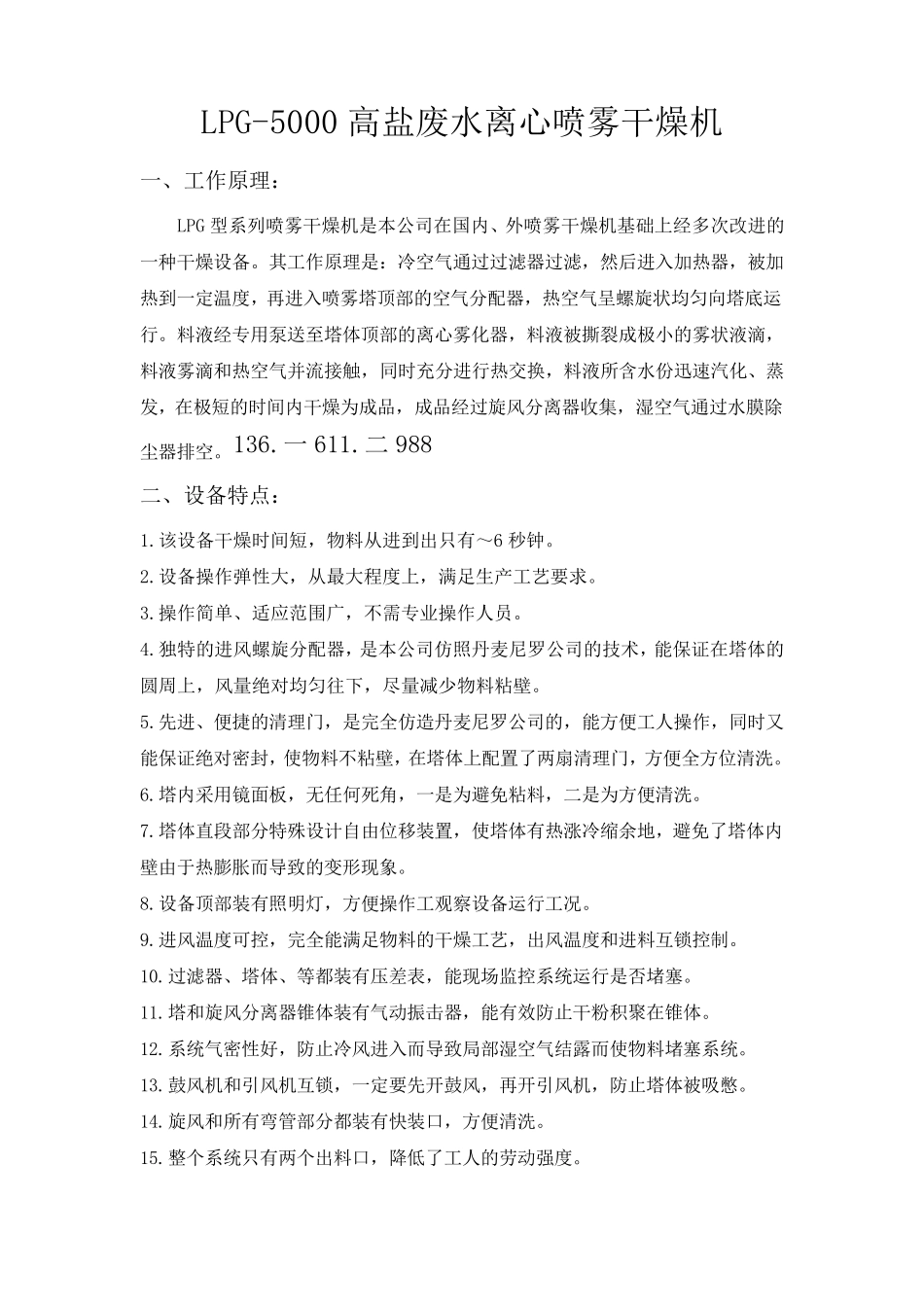

LPG-5000 高盐废水离心喷雾干燥机 一、工作原理： LPG 型系列喷雾干燥机是本公司在国内、外喷雾干燥机基础上经多次改进的一种干燥设备。其工作原理是：冷空气通过过滤器过滤，然后进入加热器，被加热到一定温度，再进入喷雾塔顶部的空气分配器，热空气呈螺旋状均匀向塔底运行。料液经专用泵送至塔体顶部的离心雾化器，料液被撕裂成极小的雾状液滴，料液雾滴和热空气并流接触，同时充分进行热交换，料液所含水份迅速汽化、蒸发，在极短的时间内干燥为成品，成品经过旋风分离器收集，湿空气通过水膜除尘器排空。136.一611.二988 二、设备特点： 1.该设备干燥时间短，物料从进到出只有～6 秒钟。 2.设备操作弹性大，从最大程度上，满足生产工艺要求。 3.操作简单、适应范围广，不需专业操作人员。 4.独特的进风螺旋分配器，是本公司仿照丹麦尼罗公司的技术，能保证在塔体的圆周上，风量绝对均匀往下，尽量减少物料粘壁。 5.先进、便捷的清理门，是完全仿造丹麦尼罗公司的，能方便工人操作，同时又能保证绝对密封，使物料不粘壁，在塔体上配置了两扇清理门，方便全方位清洗。 6.塔内采用镜面板，无任何死角，一是为避免粘料，二是为方便清洗。 7.塔体直段部分特殊设计自由位移装置，使塔体有热涨冷缩余地，避免了塔体内壁由于热膨胀而导致的变形现象。 8.设备顶部装有照明灯，方便操作工观察设备运行工况。 9.进风温度可控，完全能满足物料的干燥工艺，出风温度和进料互锁控制。 10.过滤器、塔体、等都装有压差表，能现场监控系统运行是否堵塞。 11.塔和旋风分离器锥体装有气动振击器，能有效防止干粉积聚在锥体。 12.系统气密性好，防止冷风进入而导致局部湿空气结露而使物料堵塞系统。 13.鼓风机和引风机互锁，一定要先开鼓风，再开引风机，防止塔体被吸憋。 14.旋风和所有弯管部分都装有快装口，方便清洗。 15.整个系统只有两个出料口，降低了工人的劳动强度。 三、客户提供的参数与要求： 1、 料液名称：高盐废水 2、 处理量：8300kg/h 3、 原料含水率：65% 4、 产品含水率：5%~8% 5、 进风温度：300℃～320℃ 6、 热源要求：天然气 7、 设备材质要求：内壁2205 双相钢，外包0.5m 彩钢板。旋风加管道316L 8、干燥方式：离心喷雾干燥 9、除尘方式：一级旋风+二级旋风+洗涤塔 10、安 装：室内 11、电 源：380V 50Hz 三相四线 四、工艺参数的确定： 1、 热风参数： 常温，进风温度：t1=300℃，排风...
