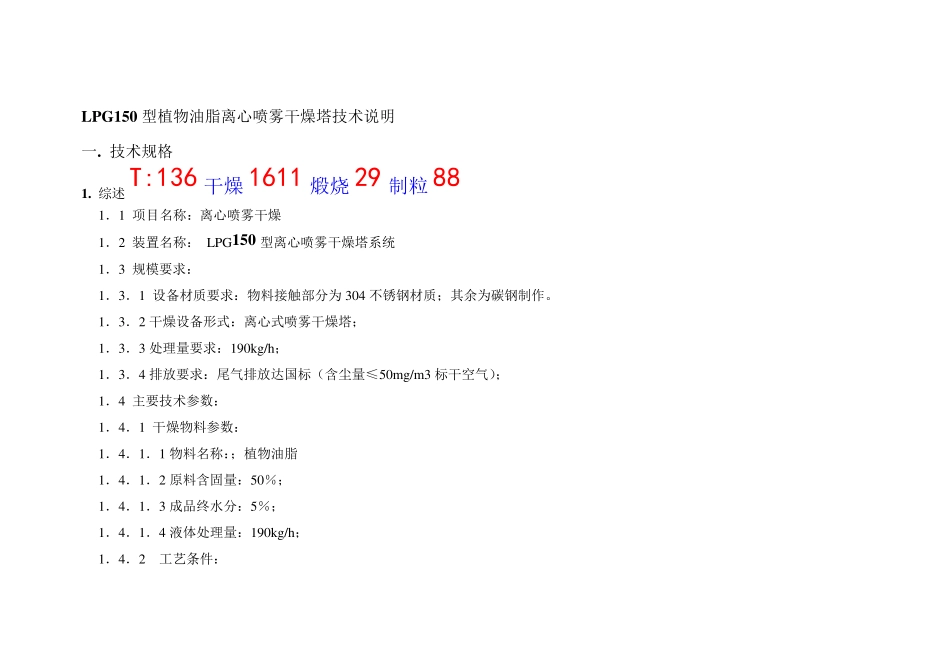

LPG150型植物油脂离心喷雾干燥塔技术说明_第1页
1/8

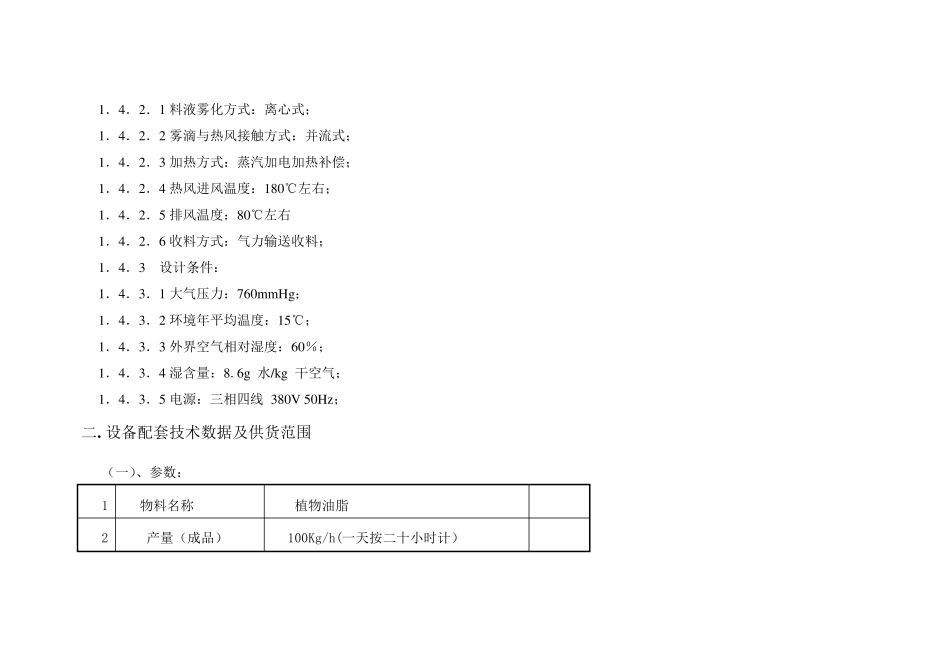

LPG150型植物油脂离心喷雾干燥塔技术说明_第2页
2/8

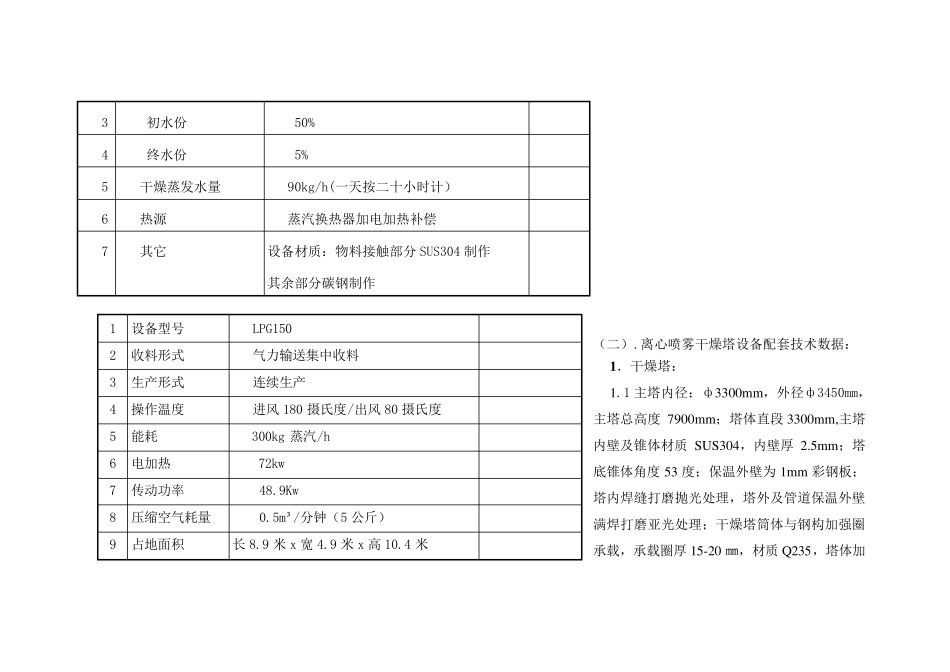

LPG150型植物油脂离心喷雾干燥塔技术说明_第3页
3/8
LPG150 型植物油脂离心喷雾干燥塔技术说明 一. 技术规格 1. 综述T:136干燥1611 煅烧29制粒88 1.1 项目名称:离心喷雾干燥 1.2 装置名称: LPG150 型离心喷雾干燥塔系统 1.3 规模要求: 1.3.1 设备材质要求:物料接触部分为304 不锈钢材质;其余为碳钢制作。 1.3.2 干燥设备形式:离心式喷雾干燥塔; 1.3.3 处理量要求:190kg/h; 1.3.4 排放要求:尾气排放达国标(含尘量≤50mg/m3 标干空气); 1.4 主要技术参数: 1.4.1 干燥物料参数: 1.4.1.1 物料名称:;植物油脂 1.4.1.2 原料含固量:50%; 1.4.1.3 成品终水分:5%; 1.4.1.4 液体处理量:190kg/h; 1.4.2 工艺条件: 1.4.2.1 料液雾化方式:离心式; 1.4.2.2 雾滴与热风接触方式:并流式; 1.4.2.3 加热方式:蒸汽加电加热补偿; 1.4.2.4 热风进风温度:180℃左右; 1.4.2.5 排风温度:80℃左右 1.4.2.6 收料方式:气力输送收料; 1.4.3 设计条件: 1.4.3.1 大气压力:760mmHg; 1.4.3.2 环境年平均温度:15℃; 1.4.3.3 外界空气相对湿度:60%; 1.4.3.4 湿含量:8.6g 水/kg 干空气; 1.4.3.5 电源:三相四线 380V 50Hz; 二. 设备配套技术数据及供货范围 (一)、参数: 1 物料名称 植物油脂 2 产量(成品) 100Kg/h(一天按二十小时计) 3 初水份 50% 4 终水份 5% 5 干燥蒸发水量 90kg/h(一天按二十小时计) 6 热源 蒸汽换热器加电加热补偿 7 其它 设备材质:物料接触部分SUS304 制作 其余部分碳钢制作 (二).离心喷雾干燥塔设备配套技术数据: 1.干燥塔: 1.1 主塔内径:ф3300mm,外径ф3450mm,主塔总高度 7900mm;塔体直段3300mm,主塔内壁及锥体材质 SUS304,内壁厚 2.5mm;塔底锥体角度53 度;保温外壁为1mm 彩钢板;塔内焊缝打磨抛光处理,塔外及管道保温外壁满焊打磨亚光处理;干燥塔筒体与钢构加强圈承载,承载圈厚15-20 ㎜,材质Q235,塔体加1 设备型号 LPG150 2 收料形式 气力输送集中收料 3 生产形式 连续生产 4 操作温度 进风180 摄氏度/出风80 摄氏度 5 能耗 300kg 蒸汽/h 6 电加热 72kw 7 传动功率 48.9Kw 8 压缩空气耗量 0.5m³/分钟(5 公斤) 9 占地面积 长8.9 米x 宽4.9 米x 高10.4 米 强筋为A3 钢,材质Q235; 1.2 保温:上体进风部位保温材料...
