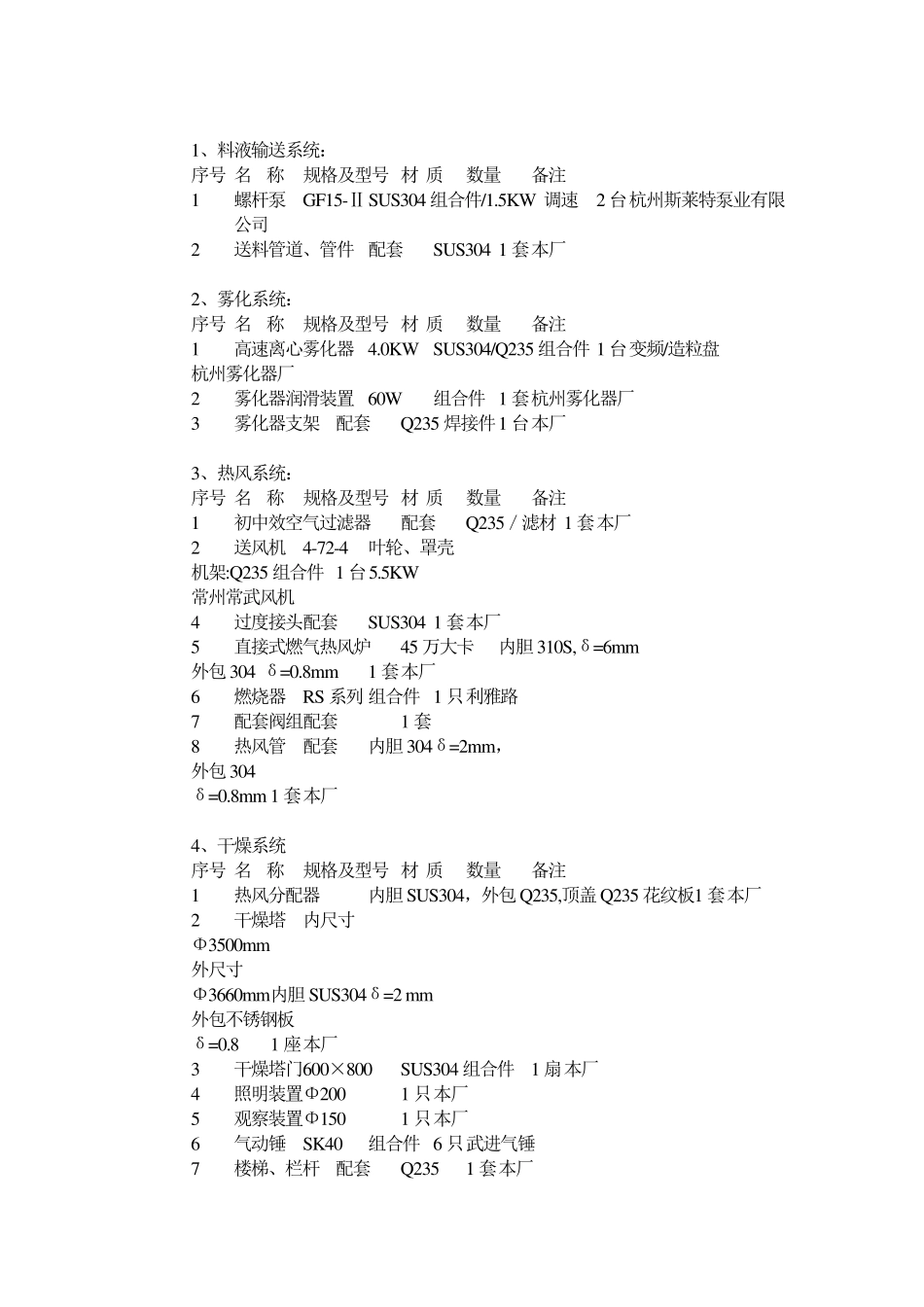

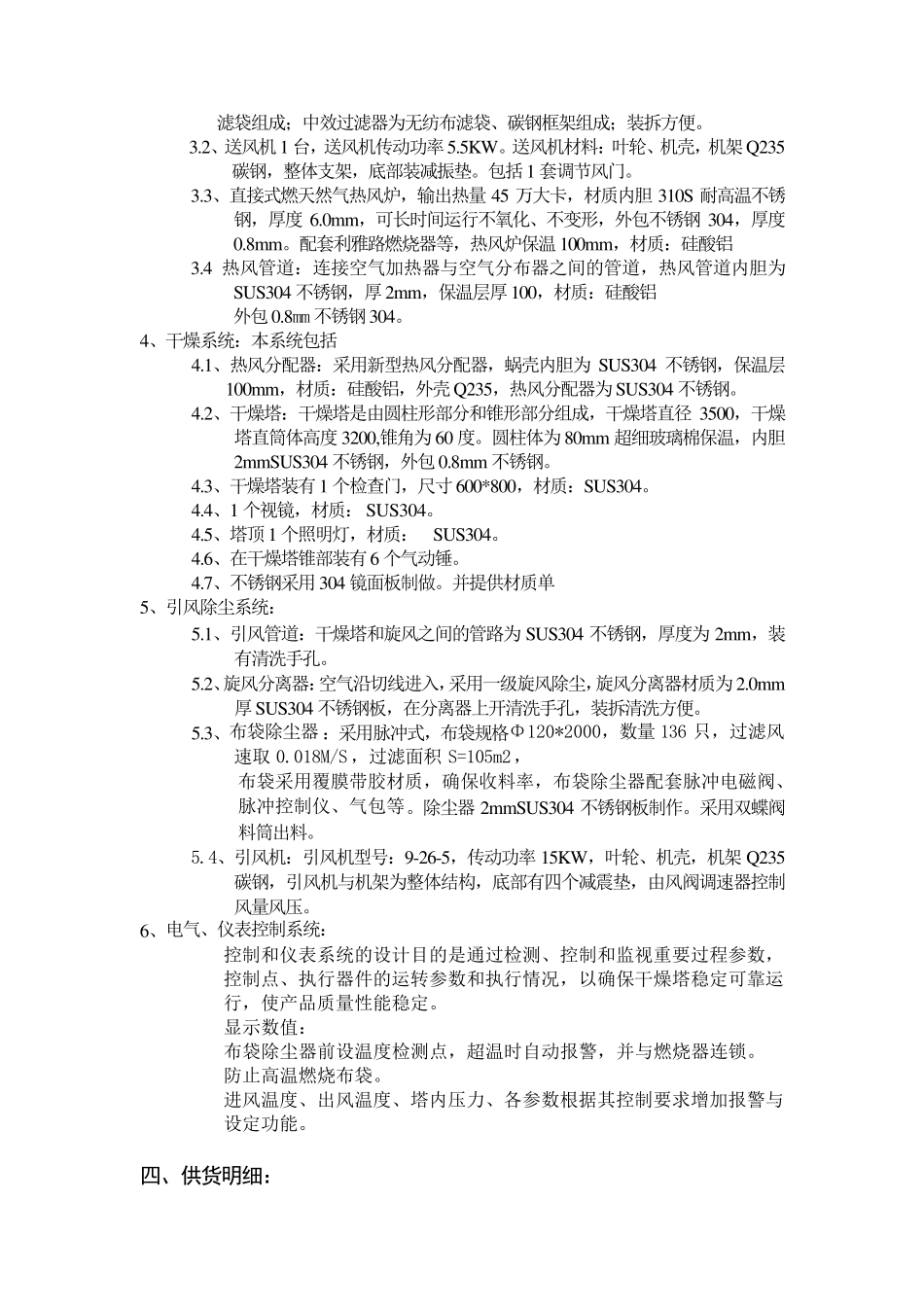

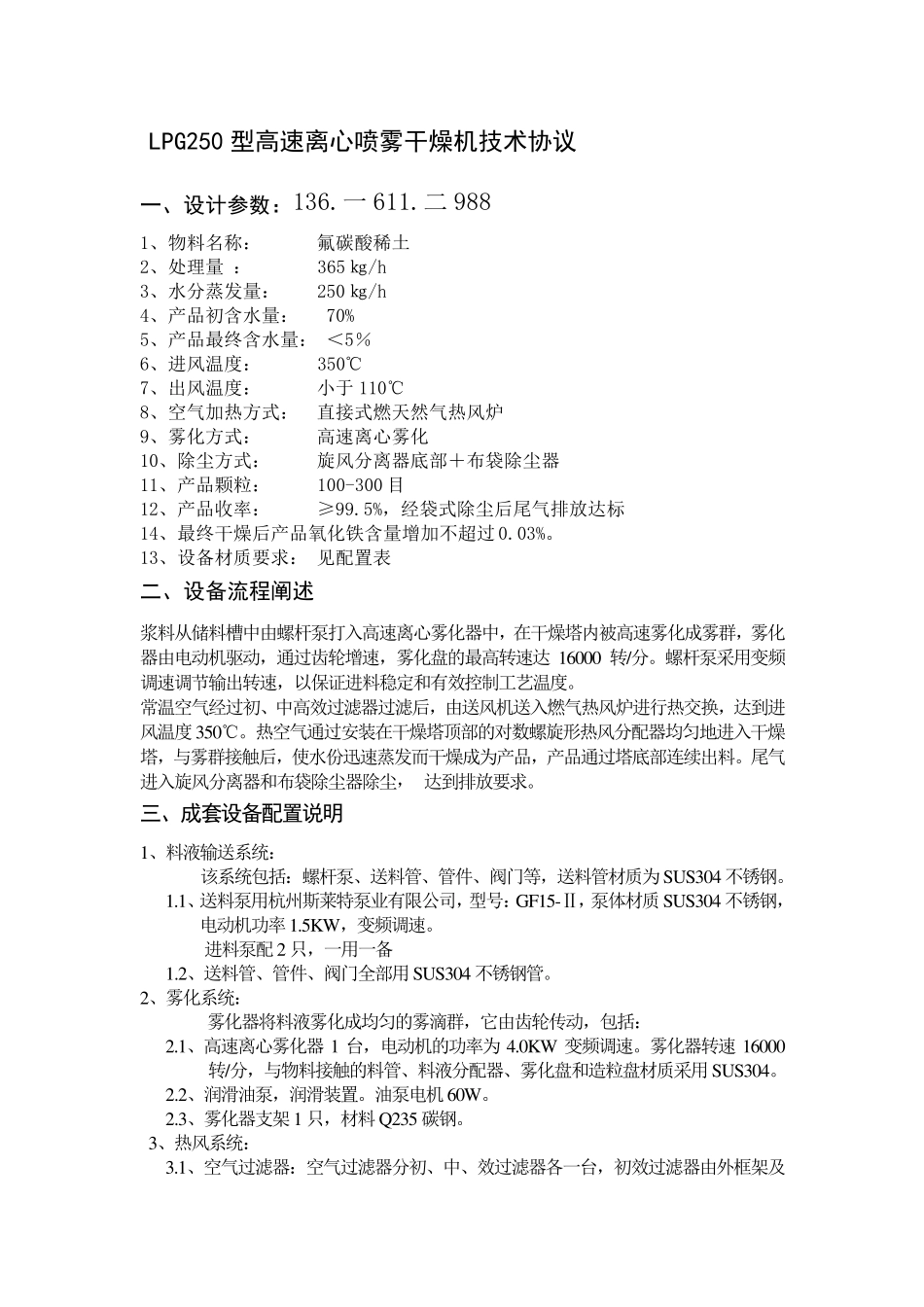

LPG250 型高速离心喷雾干燥机技术协议 一、设计参数：136.一611.二988 1、物料名称： 氟碳酸稀土 2、处理量 ： 365 ㎏/h 3、水分蒸发量： 250 ㎏/h 4、产品初含水量： 70% 5、产品最终含水量： ＜5％ 6、进风温度： 350℃ 7、出风温度： 小于110℃ 8、空气加热方式： 直接式燃天然气热风炉 9、雾化方式： 高速离心雾化 10、除尘方式： 旋风分离器底部＋布袋除尘器 11、产品颗粒： 100-300 目 12、产品收率： ≥99.5%，经袋式除尘后尾气排放达标 14、最终干燥后产品氧化铁含量增加不超过0.03%。 13、设备材质要求： 见配置表 二、设备流程阐述 浆料从储料槽中由螺杆泵打入高速离心雾化器中，在干燥塔内被高速雾化成雾群，雾化器由电动机驱动，通过齿轮增速，雾化盘的最高转速达16000 转/分。螺杆泵采用变频调速调节输出转速，以保证进料稳定和有效控制工艺温度。 常温空气经过初、中高效过滤器过滤后，由送风机送入燃气热风炉进行热交换，达到进风温度350℃。热空气通过安装在干燥塔顶部的对数螺旋形热风分配器均匀地进入干燥塔，与雾群接触后，使水份迅速蒸发而干燥成为产品，产品通过塔底部连续出料。尾气进入旋风分离器和布袋除尘器除尘， 达到排放要求。 三、成套设备配置说明 1、料液输送系统： 该系统包括：螺杆泵、送料管、管件、阀门等，送料管材质为SUS304 不锈钢。 1.1、送料泵用杭州斯莱特泵业有限公司，型号：GF15-Ⅱ，泵体材质SUS304 不锈钢，电动机功率1.5KW，变频调速。 进料泵配2 只，一用一备 1.2、送料管、管件、阀门全部用SUS304 不锈钢管。 2、雾化系统： 雾化器将料液雾化成均匀的雾滴群，它由齿轮传动，包括： 2.1、高速离心雾化器1 台，电动机的功率为4.0KW 变频调速。雾化器转速16000转/分，与物料接触的料管、料液分配器、雾化盘和造粒盘材质采用SUS304。 2.2、润滑油泵，润滑装置。油泵电机60W。 2.3、雾化器支架1 只，材料Q235 碳钢。 3、热风系统： 3.1、空气过滤器：空气过滤器分初、中、效过滤器各一台，初效过滤器由外框架及滤袋组成；中效过滤器为无纺布滤袋、碳钢框架组成；装拆方便。 3.2、送风机1 台，送风机传动功率5.5KW。送风机材料：叶轮、机壳，机架Q235碳钢，整体支架，底部装减振垫。包括1 套调节风门。 3.3、直接式燃天然气热风炉，输出热量45 万大卡，材质内胆310S 耐高温不锈钢，厚度6.0mm，可长时间运行不氧化、不变形，外包不锈...
