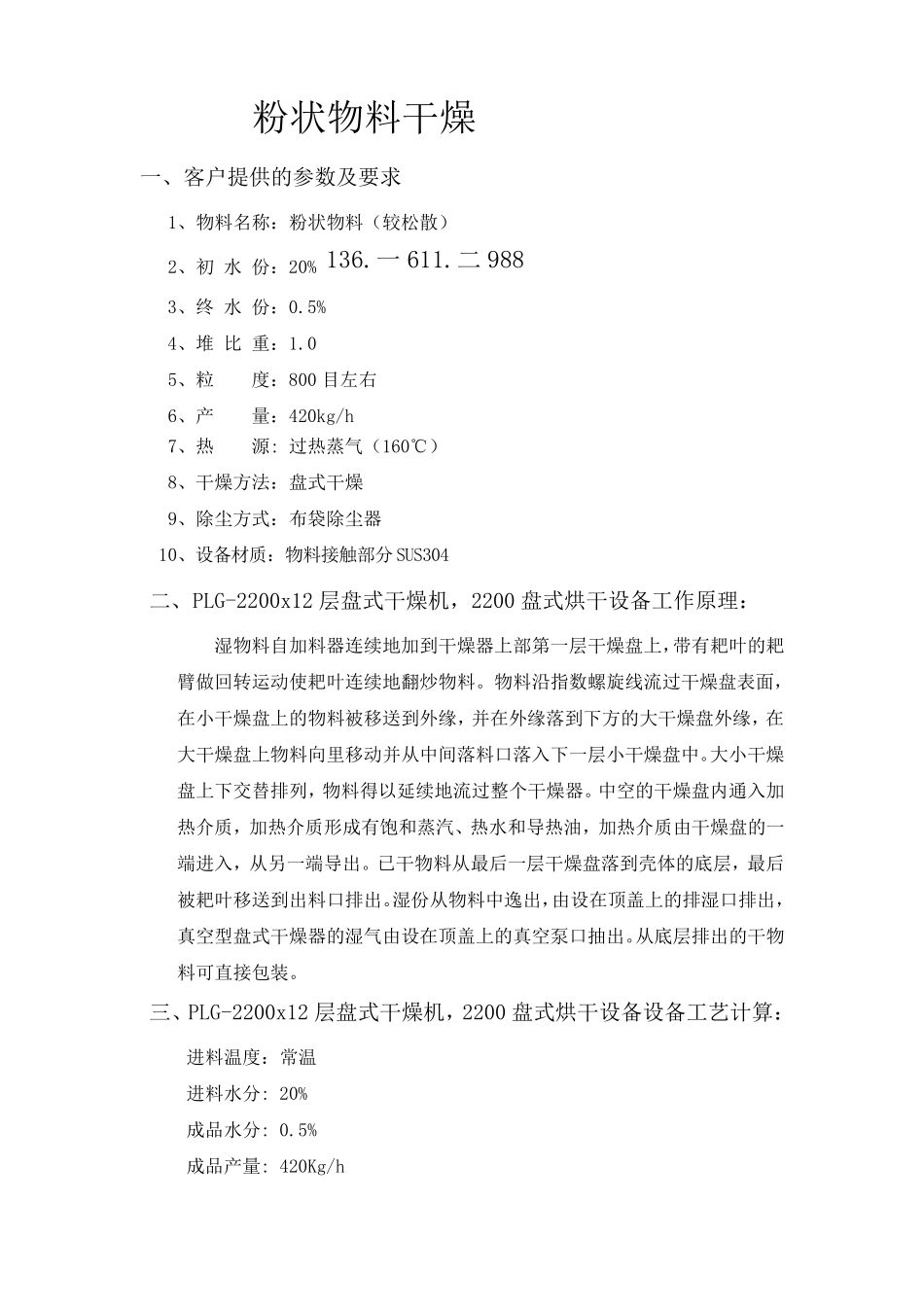

粉状物料干燥 一、客户提供的参数及要求 1、物料名称：粉状物料（较松散） 2、初 水 份：20% 136.一611.二988 3、终 水 份：0.5% 4、堆 比 重：1.0 5、粒 度：800 目左右 6、产 量：420kg/h 7、热 源: 过热蒸气（160℃） 8、干燥方法：盘式干燥 9、除尘方式：布袋除尘器 10、设备材质：物料接触部分SUS304 二、PLG-2200x12 层盘式干燥机，2200 盘式烘干设备工作原理： 湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙 臂做回转运动使耙叶连续地翻炒物料。物料沿指数螺旋线流过干燥盘表面， 在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在 大干燥盘上物料向里移动并从中间落料口落入下一层小干燥盘中。大小干燥 盘上下交替排列，物料得以延续地流过整个干燥器。中空的干燥盘内通入加 热介质，加热介质形成有饱和蒸汽、热水和导热油，加热介质由干燥盘的一 端进入，从另一端导出。已干物料从最后一层干燥盘落到壳体的底层，最后 被耙叶移送到出料口排出。湿份从物料中逸出，由设在顶盖上的排湿口排出， 真空型盘式干燥器的湿气由设在顶盖上的真空泵口抽出。从底层排出的干物 料可直接包装。 三、PLG-2200x12 层盘式干燥机，2200 盘式烘干设备设备工艺计算： 进料温度：常温 进料水分: 20% 成品水分: 0.5% 成品产量: 420Kg/h 热媒温度：160℃过热蒸汽 出料温度：70～80℃（冷却前） 水分蒸发量:102Kg/h 1、蒸发水分所需要的热量Q1=67830kcal/h,产品升温所需要的热量为: Q2=11760kcal/h 2、取干燥过程中的热损失为10%,则干燥所需总热量为Q=87549kcal/h 3、干燥器选型： 选用PLG-2200/12 盘式干燥器1 台, 能满足产量要求( 单台圆盘直径 2.2m,层数12 层，上10 层为干燥面积30.8m2，下二层为冷却面积6.1m2) 4、空气耗量的计算: 空气用量与排气温度和排气湿度有关,排气空气要控制不会在出口管 道及除尘器中结露,取露点温度70℃,查空气湿度图饱和湿度Y2为0.275Kg 水/kg.干空气，吸入空气的湿度Y1为0.01Kg 水/Kg.干空气 则空气耗量m=W/Y2- Y1=385Kg/h 由于蒸发水份较多，为防止在干燥器内局部结露，将空气加热至110℃， 所需的热量为：Q3=10164kcal/h 需要蒸气换热器面积为:F=30m2 5、布袋除尘器的选取: 本设计所得干燥产品是含水分0.5%的粉状物料，需使用布袋除尘器 方能满足要求，80℃排风量为：V=555m3/h 选取布袋除尘器型号为：MC-3...
