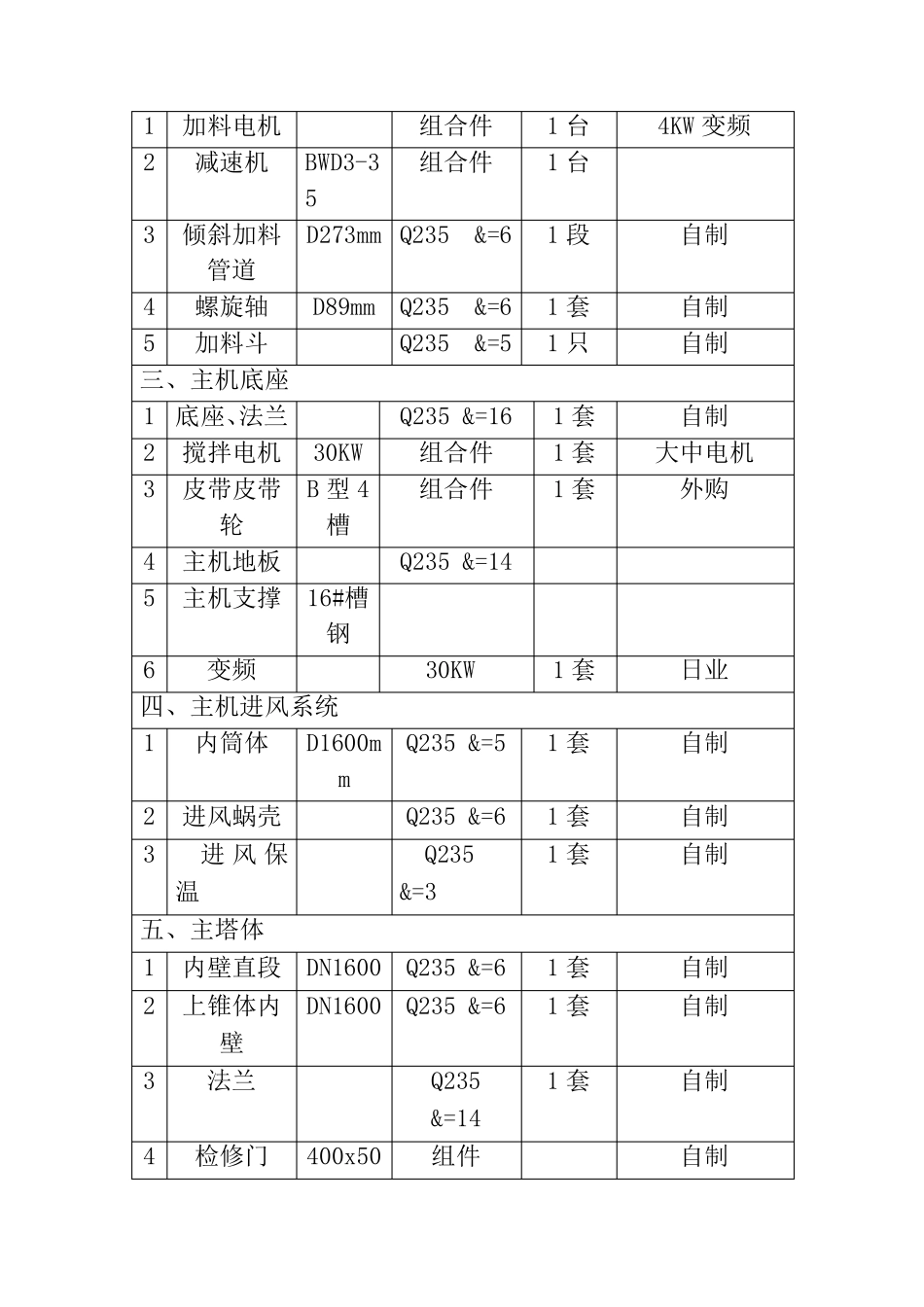

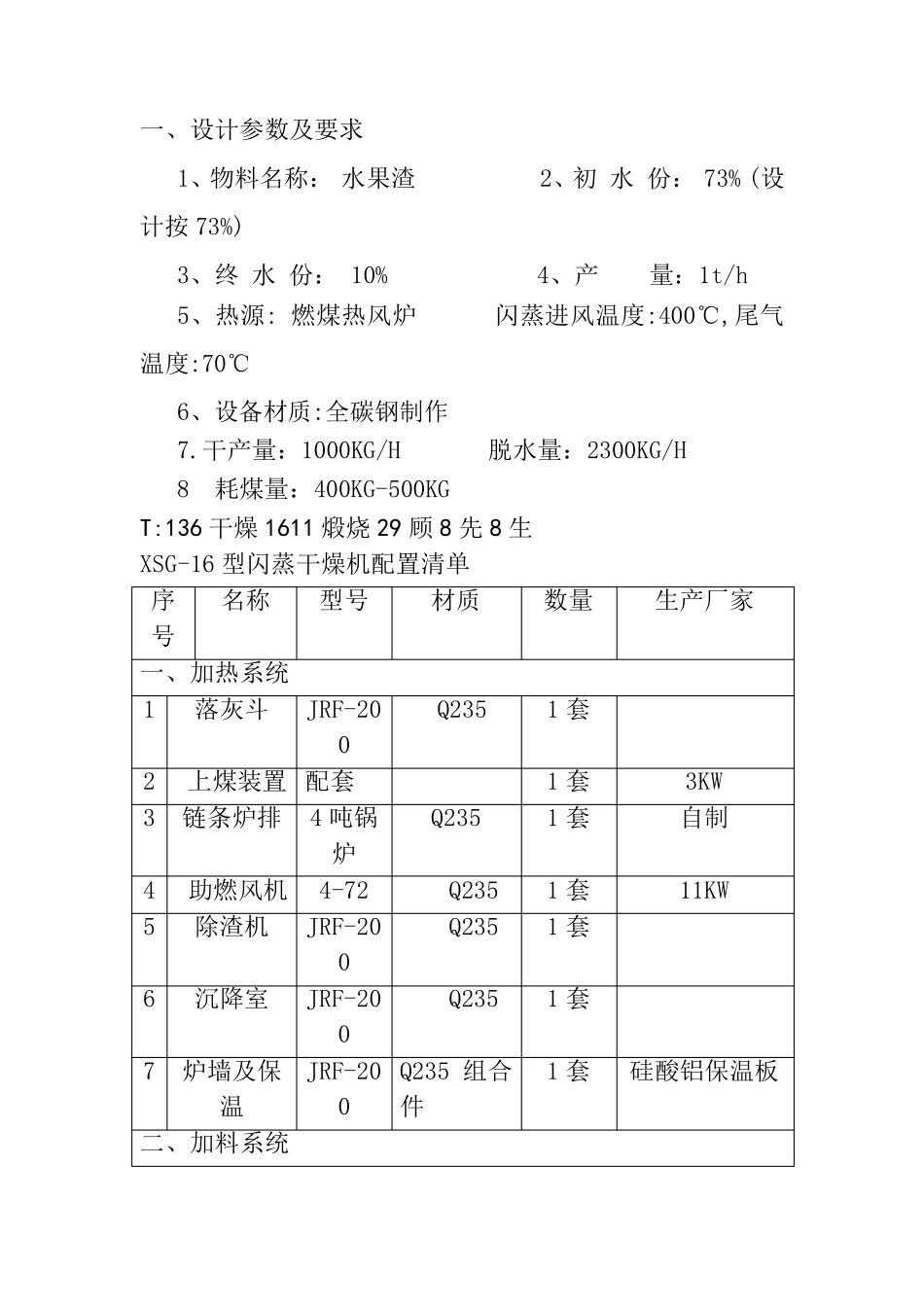

一、设计参数及要求 1、物料名称： 水果渣 2、初 水 份： 73% (设计按73%) 3、终 水 份： 10% 4、产 量：1t/h 5、热源: 燃煤热风炉 闪蒸进风温度:400℃,尾气温度:70℃ 6、设备材质:全碳钢制作 7.干产量：1000KG/H 脱水量：2300KG/H 8 耗煤量：400KG-500KG T:136干燥1611 煅烧29顾8先8生 XSG-16 型闪蒸干燥机配置清单 序号 名称 型号 材质 数量 生产厂家 一、加热系统 1 落灰斗 JRF-200 Q235 1 套 2 上煤装置 配套 1 套 3KW 3 链条炉排 4 吨锅炉 Q235 1 套 自制 4 助燃风机 4-72 Q235 1 套 11KW 5 除渣机 JRF-200 Q235 1 套 6 沉降室 JRF-200 Q235 1 套 7 炉墙及保温 JRF-200 Q235 组合件 1 套 硅酸铝保温板 二、加料系统 1 加料电机 组合件 1 台 4KW 变频 2 减速机 BWD3-35 组合件 1 台 3 倾斜加料管道 D273mm Q235 &=6 1 段 自制 4 螺旋轴 D89mm Q235 &=6 1 套 自制 5 加料斗 Q235 &=5 1 只 自制 三、主机底座 1 底座、法兰 Q235 &=16 1 套 自制 2 搅拌电机 30KW 组合件 1 套 大中电机 3 皮带皮带轮 B 型4槽 组合件 1 套 外购 4 主机地板 Q235 &=14 5 主机支撑 16#槽钢 6 变频 30KW 1 套 日业 四、主机进风系统 1 内筒体 D1600mm Q235 &=5 1 套 自制 2 进风蜗壳 Q235 &=6 1 套 自制 3 进风保温 Q235 &=3 1 套 自制 五、主塔体 1 内壁直段 DN1600 Q235 &=6 1 套 自制 2 上锥体内壁 DN1600 Q235 &=6 1 套 自制 3 法兰 Q235 &=14 1 套 自制 4 检修门 400x50组件 自制 0 5 反射屏 Q235 &=4 自制 6 搅拌刀 加强 Q235 &=16 5 套 自制 7 搅拌轴 组合件 1 套 自制 8 搅拌套 Q235 &=16 5 套 自制 9 内导风罩 Q235 &=6 1 套 自制 10 主机轴承座 铸造件 组合件 外加工 11 轴承 角接触 组合件 3 只 外购件 12 油箱 组合件 1 套 自制 13 循环油泵 组合件 1 台 外购件 六、主机到旋风管件 1 直管道 D830 Q235 &=3 1 套 自制 2 90 度弯头 D830 Q235 &=3 1 套 自制 3 直管道2 D830 Q235 &=3 1 套 自制 4 方变圆 830 Q235 &=3 1 套 自制 5 连接法兰 DN830 Q235 &=10 1 套 自制 七、旋风分离器 1 旋风分离器 CLK1500 Q235 &=4 2 套 自制 2 旋风换向器 DN830 Q235 &=4 1 套 自制 3 关风机 6L Q235 2 台 常州振国0.75KW 4 开敞式料 Q235 &=4 1自制 仓 台 八、脉冲布袋除尘器MC-400 1 布袋 D400 400 针织毡 2 骨架文氏管 Q235 400 欧顿环保 3 电磁阀门 1.5 寸 组合件 40 欧顿 4 脉冲控制仪 20 门 组合件 2 套 欧顿 5 主箱体 Q235 &=6 1 套 自制 6 下锥体 Q235 &=5 1 套 自制 7 花板 Q235 &=6 7 连接法兰 Q235 &=10 4 套 自制 8 蝶阀 DN250 Q235 2 套 无锡蝶阀厂 10 检修门 400x450 Q235 2 套 自制 九、引风系统以及其它费用 报价：柒万捌仟元整（78000 元） 1 引风管道 D950 Q235 &=4 1 套 自制 2 引风风机 9-26 Q235 &=8 1 套 90kw 3 法兰 DN950 Q235 &=10 1 套 自制 4 变频 90KW 1 套 十、控制系统 1 电器控制柜 Q235A &=2 1 件 自制 2 变频器 1 套 日业
