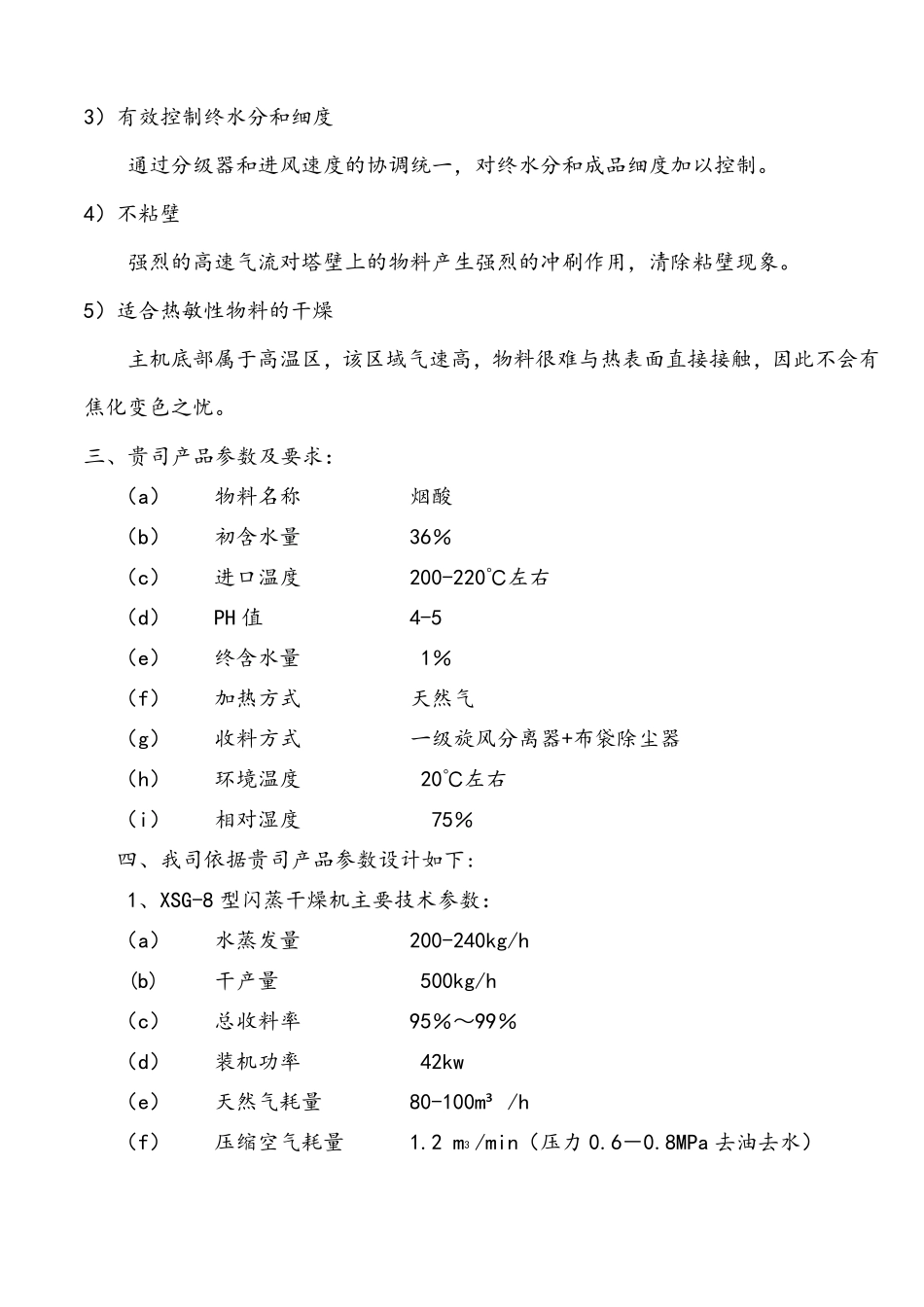

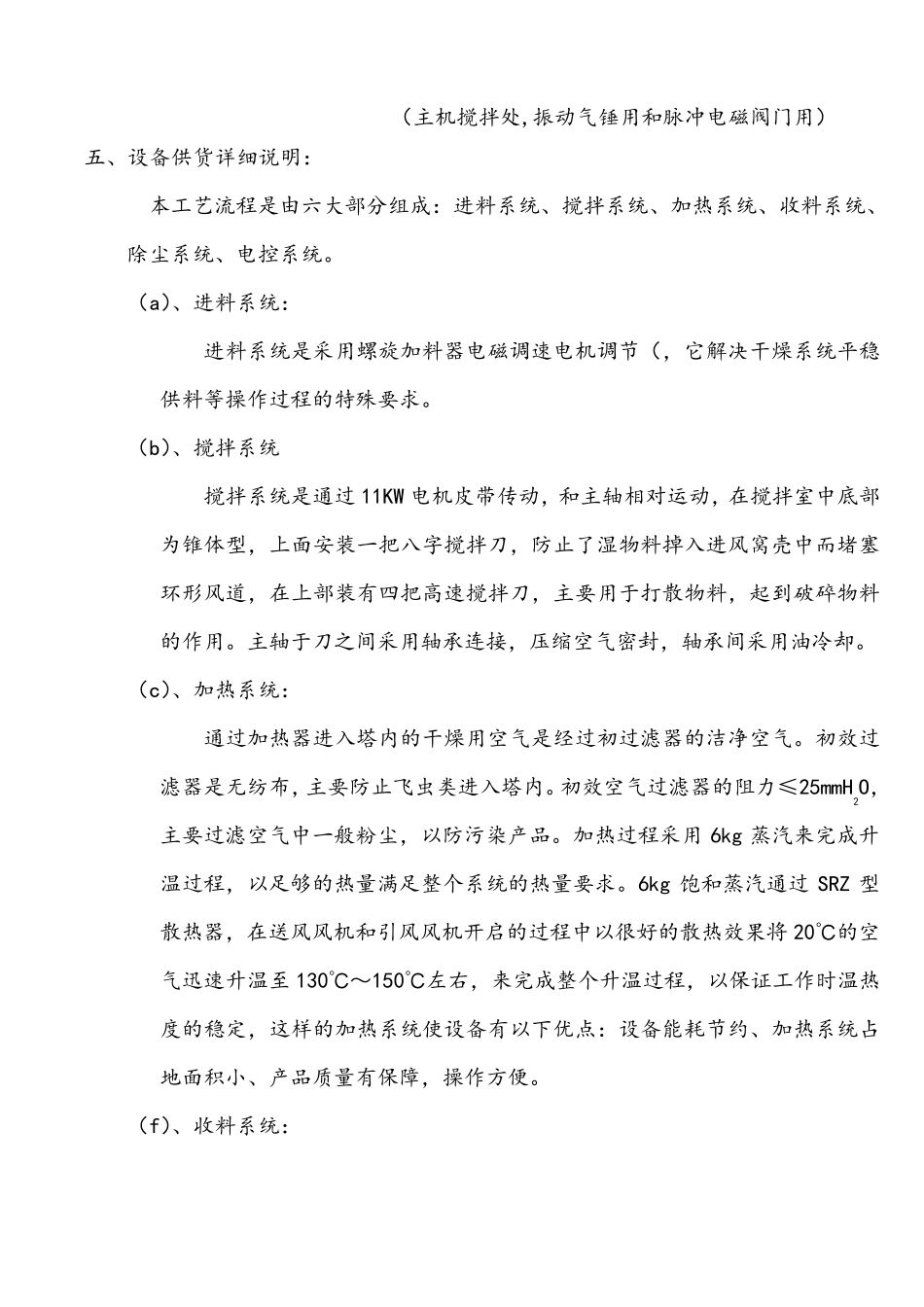

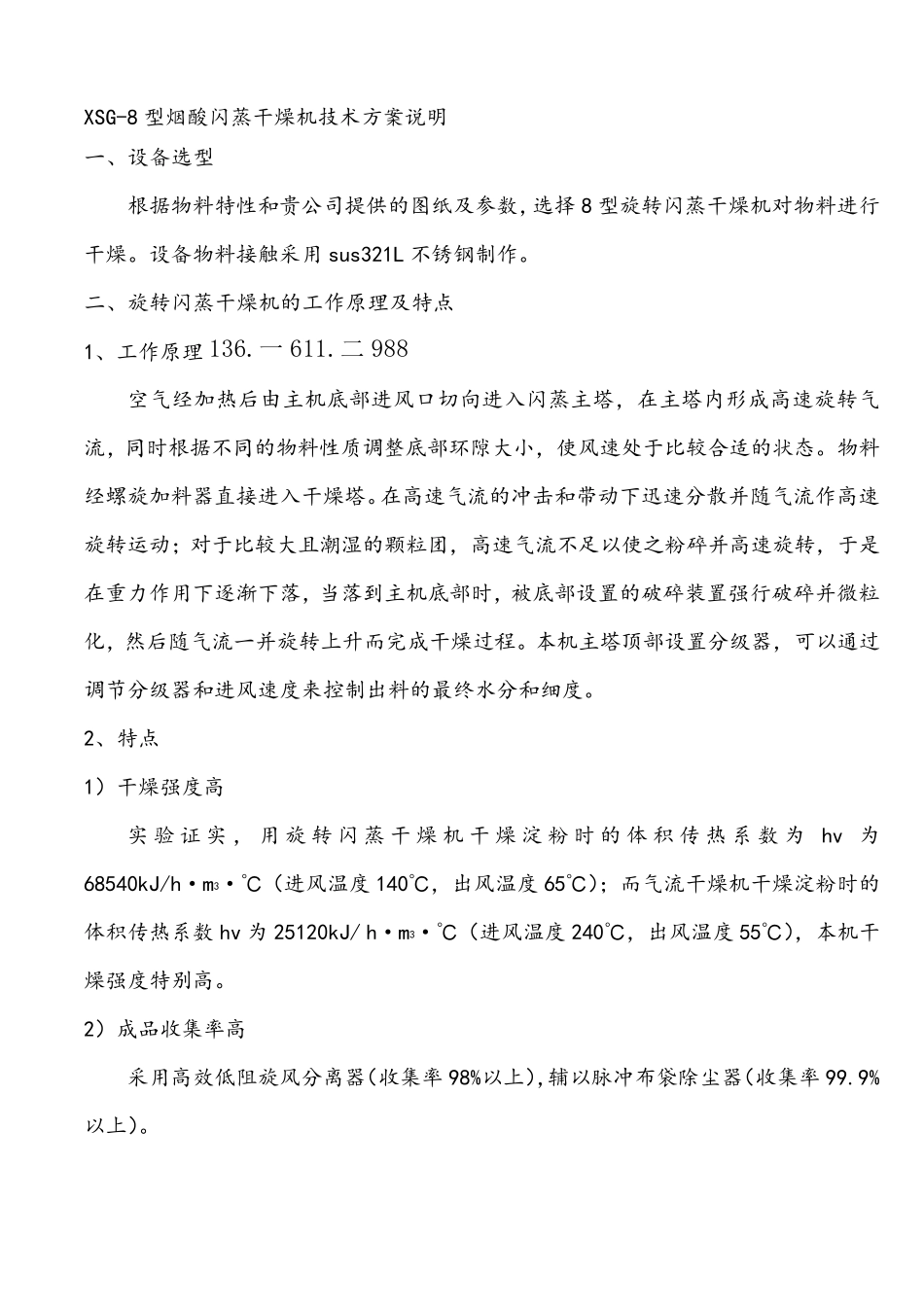

XSG-8 型烟酸闪蒸干燥机技术方案说明 一、设备选型 根据物料特性和贵公司提供的图纸及参数，选择8 型旋转闪蒸干燥机对物料进行干燥。设备物料接触采用sus321L 不锈钢制作。 二、旋转闪蒸干燥机的工作原理及特点 1、工作原理136.一 611.二988 空气经加热后由主机底部进风口切向进入闪蒸主塔，在主塔内形成高速旋转气流，同时根据不同的物料性质调整底部环隙大小，使风速处于比较合适的状态。物料经螺旋加料器直接进入干燥塔。在高速气流的冲击和带动下迅速分散并随气流作高速旋转运动；对于比较大且潮湿的颗粒团，高速气流不足以使之粉碎并高速旋转，于是在重力作用下逐渐下落，当落到主机底部时，被底部设置的破碎装置强行破碎并微粒化，然后随气流一并旋转上升而完成干燥过程。本机主塔顶部设置分级器，可以通过调节分级器和进风速度来控制出料的最终水分和细度。 2、特点 1）干燥强度高 实验证实，用旋转闪蒸干燥机干燥淀粉时的体积传热系数为hv 为68540kJ/h·m3·℃（进风温度140℃，出风温度65℃）；而气流干燥机干燥淀粉时的体积传热系数hv 为25120kJ/ h·m3·℃（进风温度240℃，出风温度55℃），本机干燥强度特别高。 2）成品收集率高 采用高效低阻旋风分离器（收集率98%以上），辅以脉冲布袋除尘器（收集率99.9%以上）。 3）有效控制终水分和细度 通过分级器和进风速度的协调统一，对终水分和成品细度加以控制。 4）不粘壁 强烈的高速气流对塔壁上的物料产生强烈的冲刷作用，清除粘壁现象。 5）适合热敏性物料的干燥 主机底部属于高温区，该区域气速高，物料很难与热表面直接接触，因此不会有焦化变色之忧。 三、贵司产品参数及要求： （a） 物料名称 烟酸 （b） 初含水量 36％ （c） 进口温度 200-220℃左右 （d） PH 值 4-5 （e） 终含水量 1％ （f） 加热方式 天然气 （g） 收料方式 一级旋风分离器+布袋除尘器 （h） 环境温度 20℃左右 （i） 相对湿度 75％ 四、我司依据贵司产品参数设计如下: 1、XSG-8 型闪蒸干燥机主要技术参数： （a） 水蒸发量 200-240kg/h (b) 干产量 500kg/h （c） 总收料率 95％～99％ （d） 装机功率 42kw （e） 天然气耗量 80-100m³ /h （f） 压缩空气耗量 1.2 m3 /min（压力0.6－0.8MPa 去油去水） （主机搅拌处,振动气锤用和脉冲电磁阀门用） 五、设备供货详细说明： 本工艺流程是由六大部分组成：进料系统、搅拌系统、...
