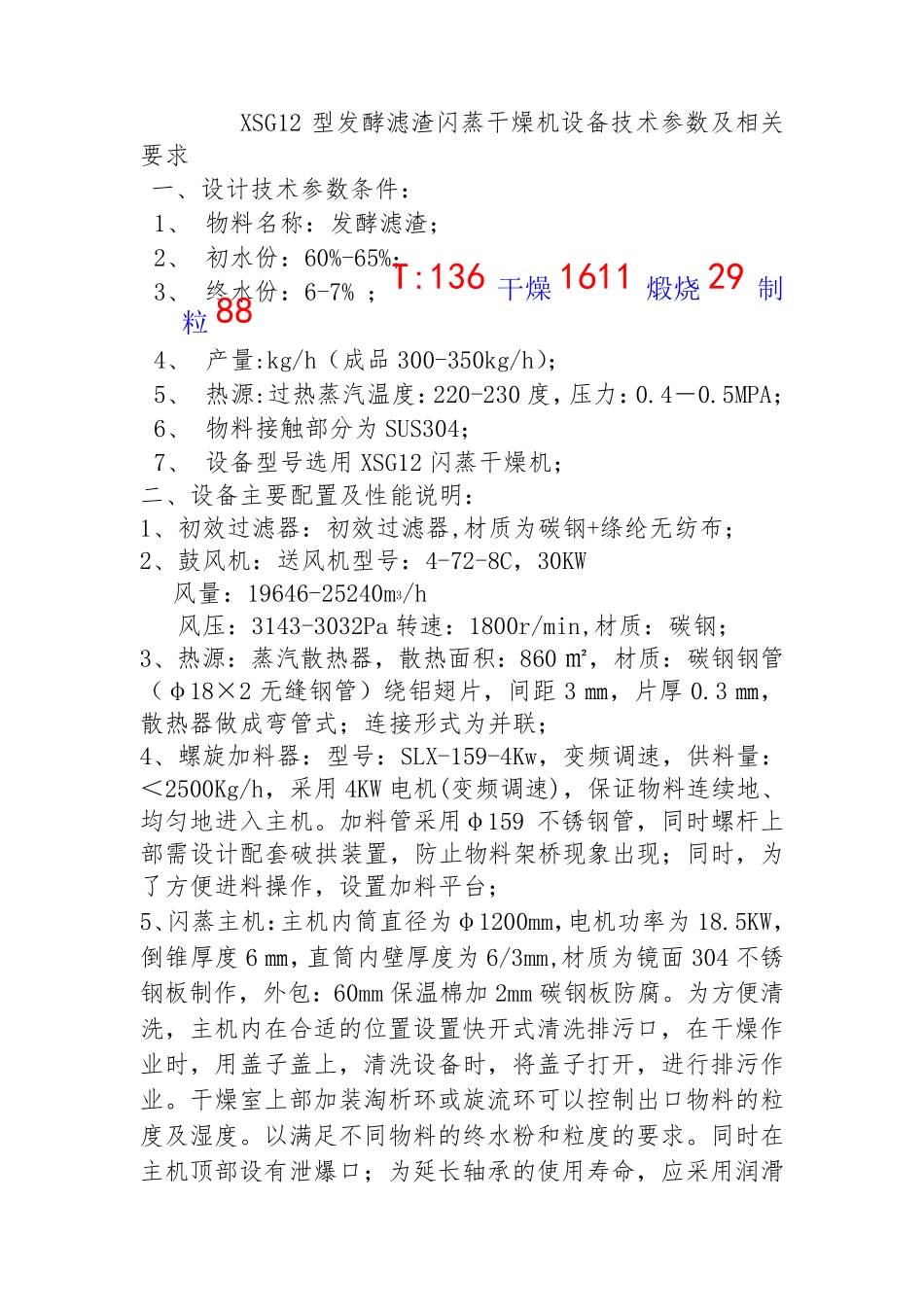

XSG12 型发酵滤渣闪蒸干燥机设备技术参数及相关要求 一、设计技术参数条件： 1、 物料名称：发酵滤渣； 2、 初水份：60%-65%； 3、 终水份：6-7% ；T:136干燥1611 煅烧29制粒88 4、 产量:kg/h（成品300-350kg/h）； 5、 热源:过热蒸汽温度：220-230 度，压力：0.4－0.5MPA； 6、 物料接触部分为SUS304； 7、 设备型号选用XSG12 闪蒸干燥机； 二、设备主要配置及性能说明： 1、初效过滤器：初效过滤器,材质为碳钢+绦纶无纺布； 2、鼓风机：送风机型号：4-72-8C，30KW 风量：19646-25240m3/h 风压：3143-3032Pa 转速：1800r/min,材质：碳钢； 3、热源：蒸汽散热器，散热面积：860 ㎡，材质：碳钢钢管（φ18×2 无缝钢管）绕铝翅片，间距3 ㎜，片厚0.3 ㎜，散热器做成弯管式；连接形式为并联； 4、螺旋加料器：型号：SLX-159-4Kw，变频调速，供料量：＜2500Kg/h，采用4KW 电机(变频调速)，保证物料连续地、均匀地进入主机。加料管采用φ159 不锈钢管，同时螺杆上部需设计配套破拱装置，防止物料架桥现象出现；同时，为了方便进料操作，设置加料平台； 5、闪蒸主机：主机内筒直径为φ1200mm，电机功率为18.5KW，倒锥厚度6 ㎜，直筒内壁厚度为6/3mm,材质为镜面304 不锈钢板制作，外包：60mm 保温棉加2mm 碳钢板防腐。为方便清洗，主机内在合适的位置设置快开式清洗排污口，在干燥作业时，用盖子盖上，清洗设备时，将盖子打开，进行排污作业。干燥室上部加装淘析环或旋流环可以控制出口物料的粒度及湿度。以满足不同物料的终水粉和粒度的要求。同时在主机顶部设有泄爆口；为延长轴承的使用寿命，应采用润滑油循环冷却（配有冷却油箱及循环油泵），并采用气密封及填料密封。 6、高效旋风分离器：2-CLK750，直径为750mm 的扩散式旋风分离器2 个并联，配有料仓、关风机（TGFY-7L）(为保证旋风的收尘效率,关风机采用真空型的关风机)，料仓上配有振打装置，防止物在料仓中架桥，0.75KW,材质：304，旋风收尘效率为90-96%。 7、布袋除尘器：MC-240 型，过滤面积为：225 ㎡，布袋除尘材质为物料经过处为304 不锈钢板，布袋采用三防布袋(布袋使用寿命正常使用一年以上)，规格为φ120×2500,出料采用蝶阀料桶出料器;布袋除尘器收尘效率为99.9%。 8、引风机：9-28-10D-55KW,风量：17173-23613m³ /h，风压：6090-5894， 转速：1450r/min 9、系统管道：φ600mm,引风管道：φ650mm，材质：物料经过处为304 不锈钢...
