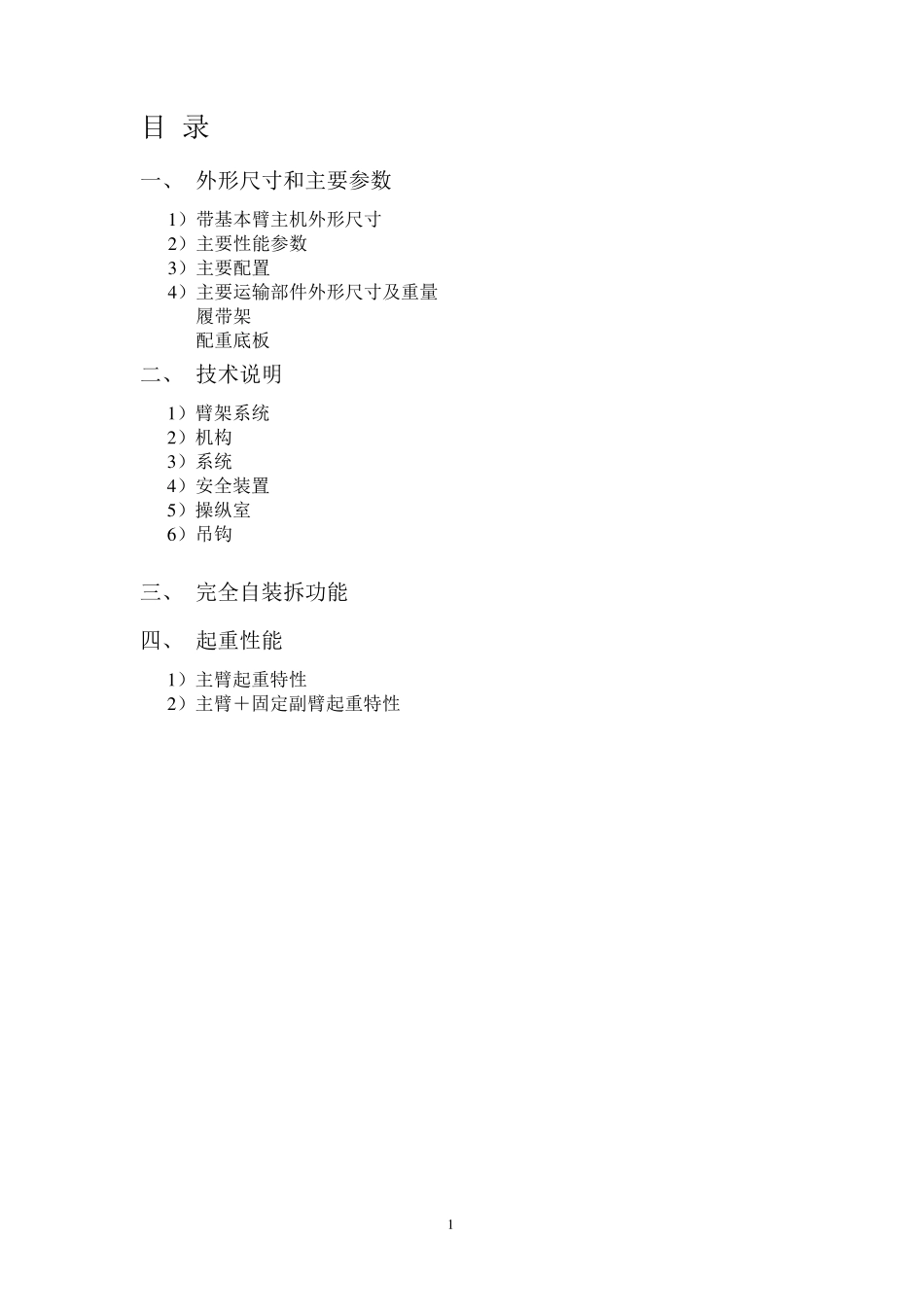

中 联 重 科 中联牌QUY130 履带起重机 技术介绍册 长沙中联重科工程起重机分公司 2010.8 1 目 录 一、 外形尺寸和主要参数 1 ）带基本臂主机外形尺寸 2 ）主要性能参数 3 ）主要配置 4 ）主要运输部件外形尺寸及重量 履带架 配重底板 二、 技术说明 1 ）臂架系统 2 ）机构 3 ）系统 4 ）安全装置 5 ）操纵室 6 ）吊钩 三、 完全自装拆功能 四、 起重性能 1 ）主臂起重特性 2 ）主臂＋固定副臂起重特性 2 1 . 带基本臂外形尺寸 1 ）基本臂主机外形尺寸 单位：m m 3 2）主要性能参数 项 目 数 值 备 注 最大起重量×幅度 t×m 130×4.5 最大起重力矩 t.m 661.5 94.5(起重量)×7(幅度) 基本臂时自重 t 113.8 主臂长度 m 19~73 固定副臂长度 m 13~31 固定副臂最大起重量 t 13 固定副臂安装角度 ° 10,30 主臂+固定副臂最大长度 m 55+31，58+25，61+19 卷筒 单绳 最大 速度 主卷扬 m/min 105 卷筒最外层 副卷扬 m/min 93 卷筒最外层 变幅卷扬 m/min 52 卷筒最外层 回转速度 r/min 0~2.2 行走速度 km/h 0~1.3 爬坡能力 % 30% 接地比压 MPa 0.1 总外形尺寸长×宽×高 m 9.55×6.5×3.2 不含桅杆臂架 发 动 机 额定功率/转速 Kw/rpm 209/2000 最大输出扭矩/转速 N.m/rpm 1356/1400 排放标准 U．S．EPA Tier Ⅲ 履带轨距×接地长度×履带板宽度 mm 5600×6850×900 4 10795 3300 3965 3810 2457 3030 930 3）主要运输部件外形尺寸及重量（单位：mm） 主机—35t×1 履带总成—14.5t×2 7882 900 1190 配重底座—7.06t×1 4780 1560 配重块—4.25t×4 配重块—4.25t×4 5 配重块—2.95t×1 配重块—2.95t×1 吊钩（100t吊钩）1.93t×1 吊钩（160t吊钩）2.377t×1 副吊钩（50t吊钩）1.358t×1 副吊钩（30t吊钩）0.762t×1 6 副吊钩（12t吊钩）0.461t×1 主臂底节臂（宽度 1802）--1.44t×1 9214 1622 主臂顶节臂（宽度 1802）--1.91×1 主臂 3m 臂节（宽度 1802）--0.41t×1 3114 1614 7 主臂6m 臂节（宽度1802）--0.715t×1 6114 1614 主臂9m 臂A（宽度1802）--1.02t×2 9114 1614 主臂9m 臂（宽度1802）--0.937t×3 9114 1614 桅杆（宽度1560）--2.24t×1 8740 固定副臂底节臂（宽度960）--0.324t×1 6665 760 8 固定副臂顶节臂（宽度960）--0.397t×...
