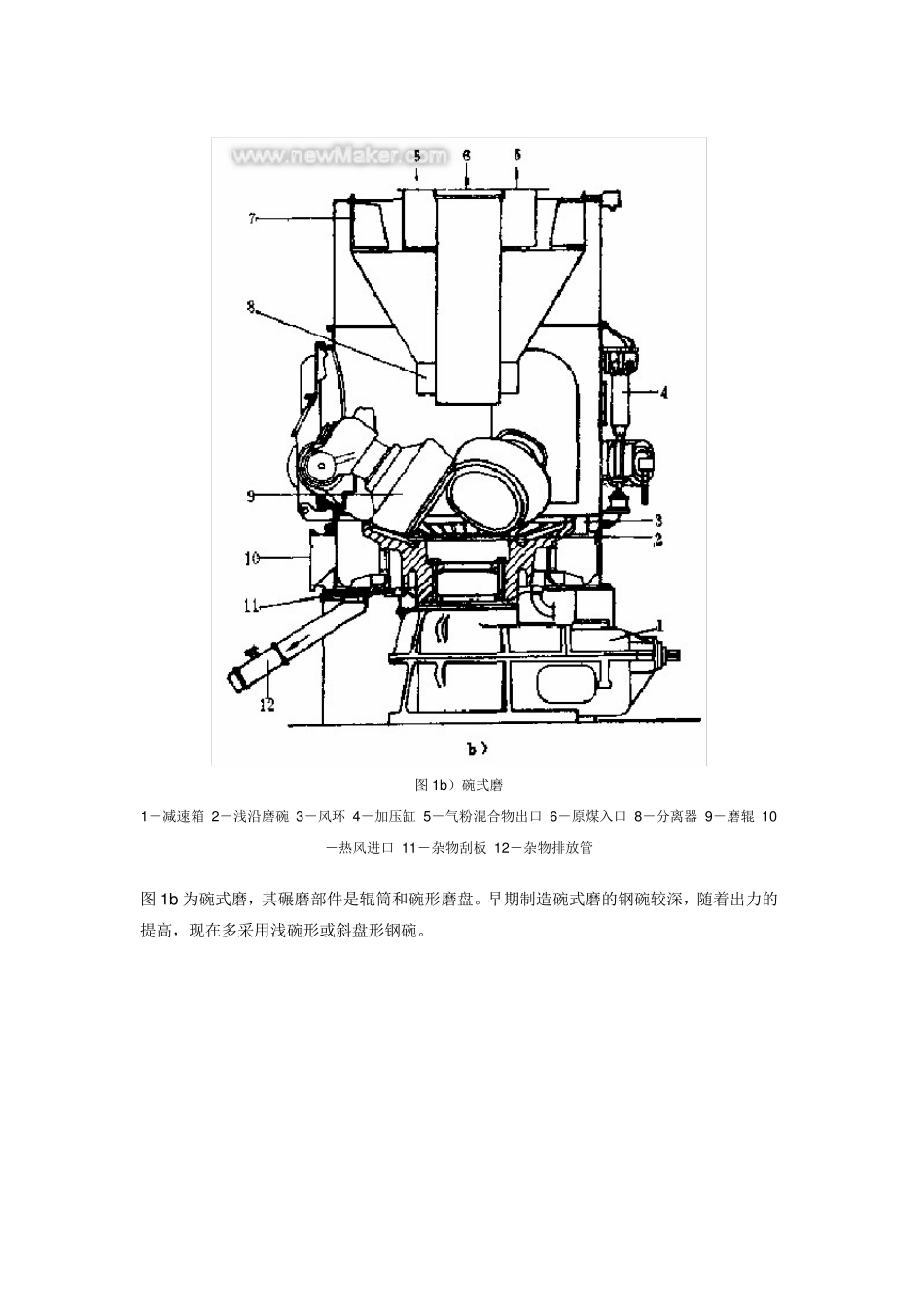

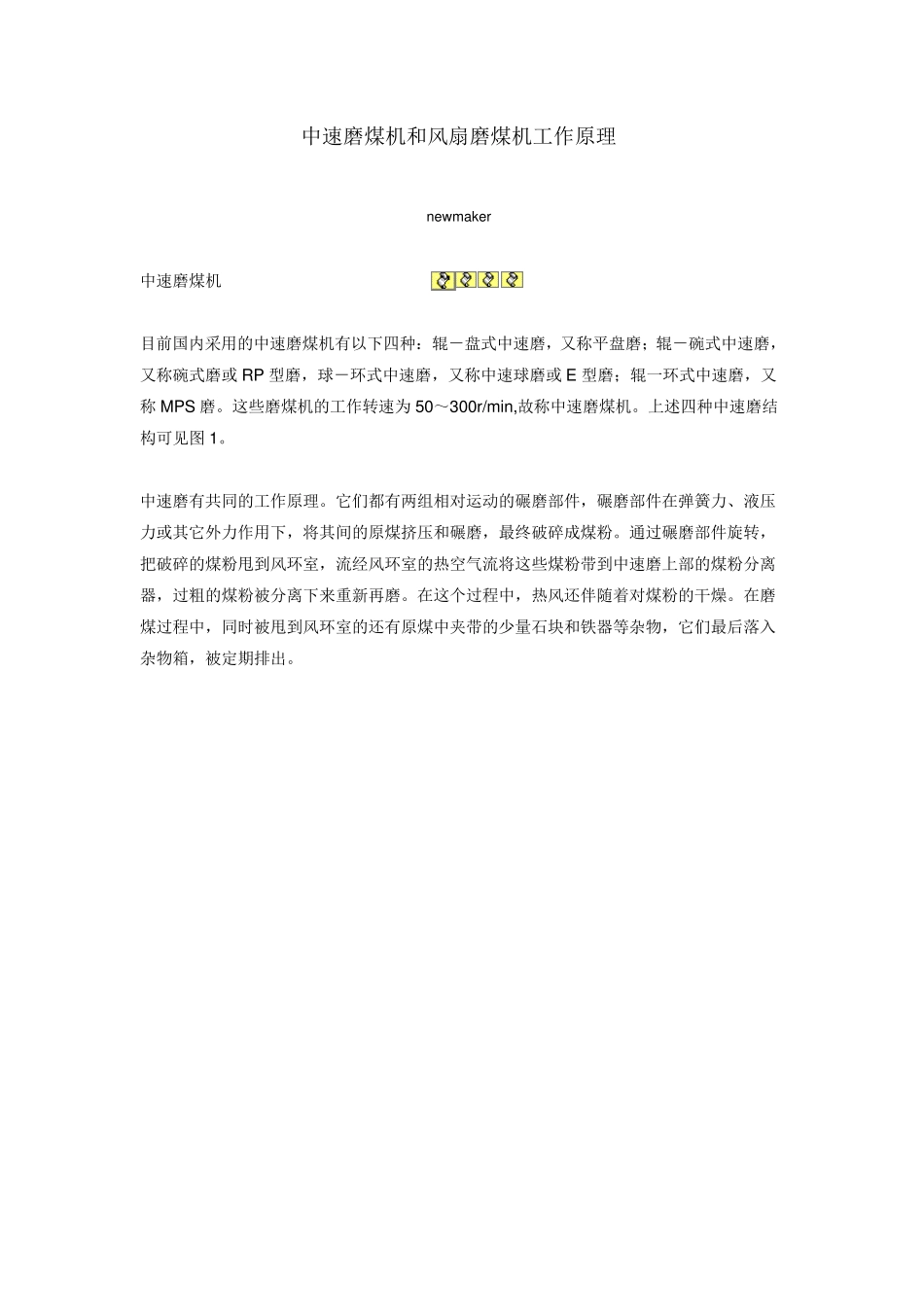

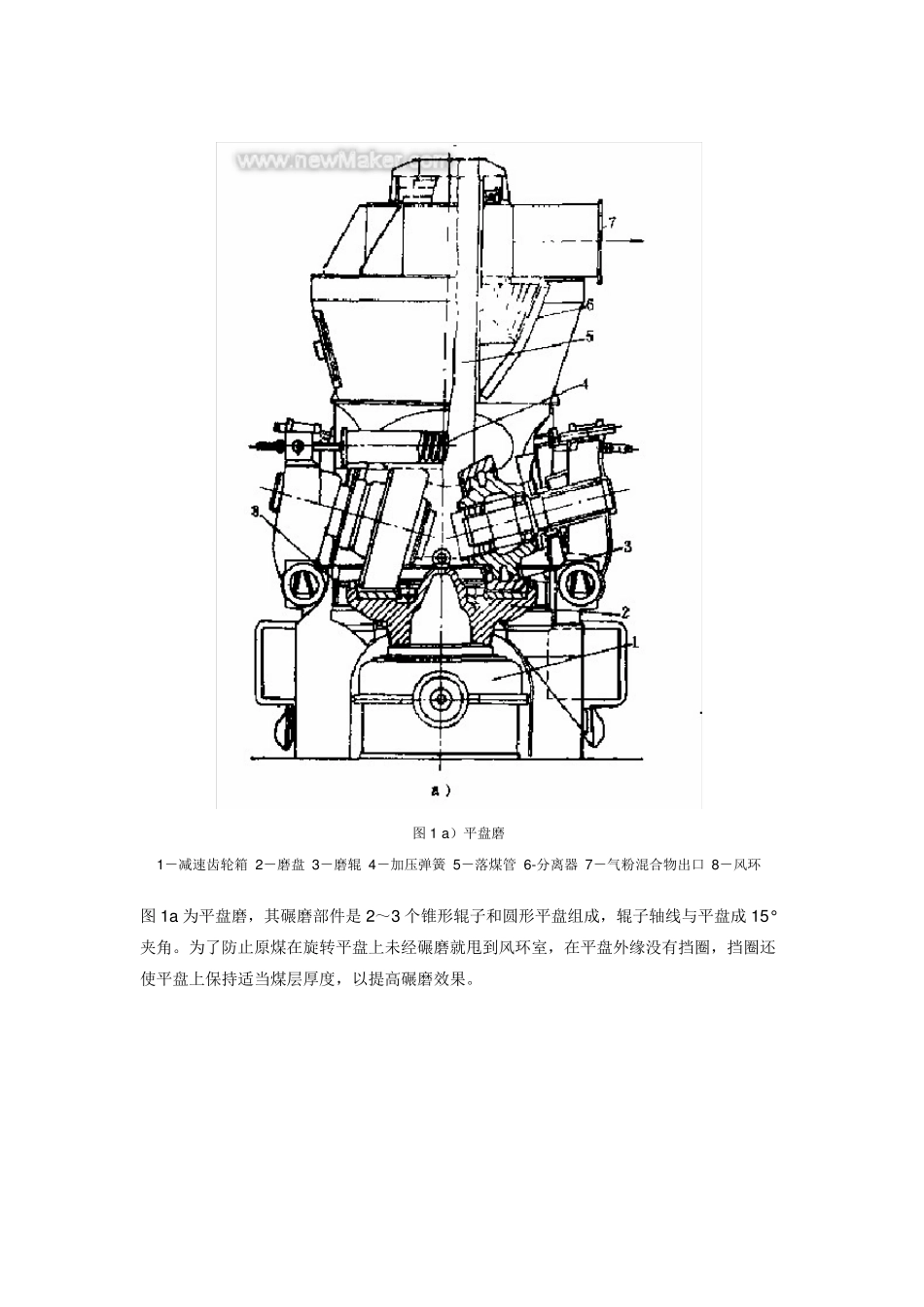

中速磨煤机和风扇磨煤机工作原理 new maker 中速磨煤机 目前国内采用的中速磨煤机有以下四种：辊－盘式中速磨，又称平盘磨；辊－碗式中速磨，又称碗式磨或RP 型磨，球－环式中速磨，又称中速球磨或E 型磨；辊一环式中速磨，又称MPS 磨。这些磨煤机的工作转速为50～300r/min,故称中速磨煤机。上述四种中速磨结构可见图1。 中速磨有共同的工作原理。它们都有两组相对运动的碾磨部件，碾磨部件在弹簧力、液压力或其它外力作用下，将其间的原煤挤压和碾磨，最终破碎成煤粉。通过碾磨部件旋转，把破碎的煤粉甩到风环室，流经风环室的热空气流将这些煤粉带到中速磨上部的煤粉分离器，过粗的煤粉被分离下来重新再磨。在这个过程中，热风还伴随着对煤粉的干燥。在磨煤过程中，同时被甩到风环室的还有原煤中夹带的少量石块和铁器等杂物，它们最后落入杂物箱，被定期排出。 图1 a）平盘磨 1－减速齿轮箱 2－磨盘 3－磨辊 4－加压弹簧 5－落煤管 6-分离器 7－气粉混合物出口 8－风环 图1a 为平盘磨，其碾磨部件是2～3 个锥形辊子和圆形平盘组成，辊子轴线与平盘成15°夹角。为了防止原煤在旋转平盘上未经碾磨就甩到风环室，在平盘外缘没有挡圈，挡圈还使平盘上保持适当煤层厚度，以提高碾磨效果。 图1 b ）碗式磨 1 －减速箱 2 －浅沿磨碗 3 －风环 4 －加压缸 5 －气粉混合物出口 6 －原煤入口 8 －分离器 9 －磨辊 1 0－热风进口 1 1 －杂物刮板 1 2 －杂物排放管 图1 b 为碗式磨，其碾磨部件是辊筒和碗形磨盘。早期制造碗式磨的钢碗较深，随着出力的提高，现在多采用浅碗形或斜盘形钢碗。 图1 c）中速球磨 1－导块 2－压紧环 3－上磨环 4－钢球 5－下磨环 6－轭架 7－石子煤箱 8－活门 9－压紧弹簧 10－热风进口 11－煤粉出口 12－原煤进口 图1c为中速球磨。此磨煤机好似一个大型的无保持架的推力轴承。约十个钢球夹在上、下磨环之间，它们上下配合的剖面图形犹如字母“E”，故又称 E 型磨。钢球在磨环带动下回转的同时，也不断改变自身的旋转轴线而滚动。因此，钢球在全部工作寿命期间始终保持圆球形。 图1 d）MPS 磨 1－弹簧压紧环 2－弹簧 3－压环4－滚子 5－压块 6－辊子 7－磨环 8－磨盘 9－喷嘴环 10－拉紧钢丝绳 图1d 为MPS 磨。它是新型的中速磨。碾磨部件是三个凸形辊子和一个具有凹形槽道的磨环。辊子尺寸大，且边缘近于球状；辊子轴线固定，这些都促使磨煤...
