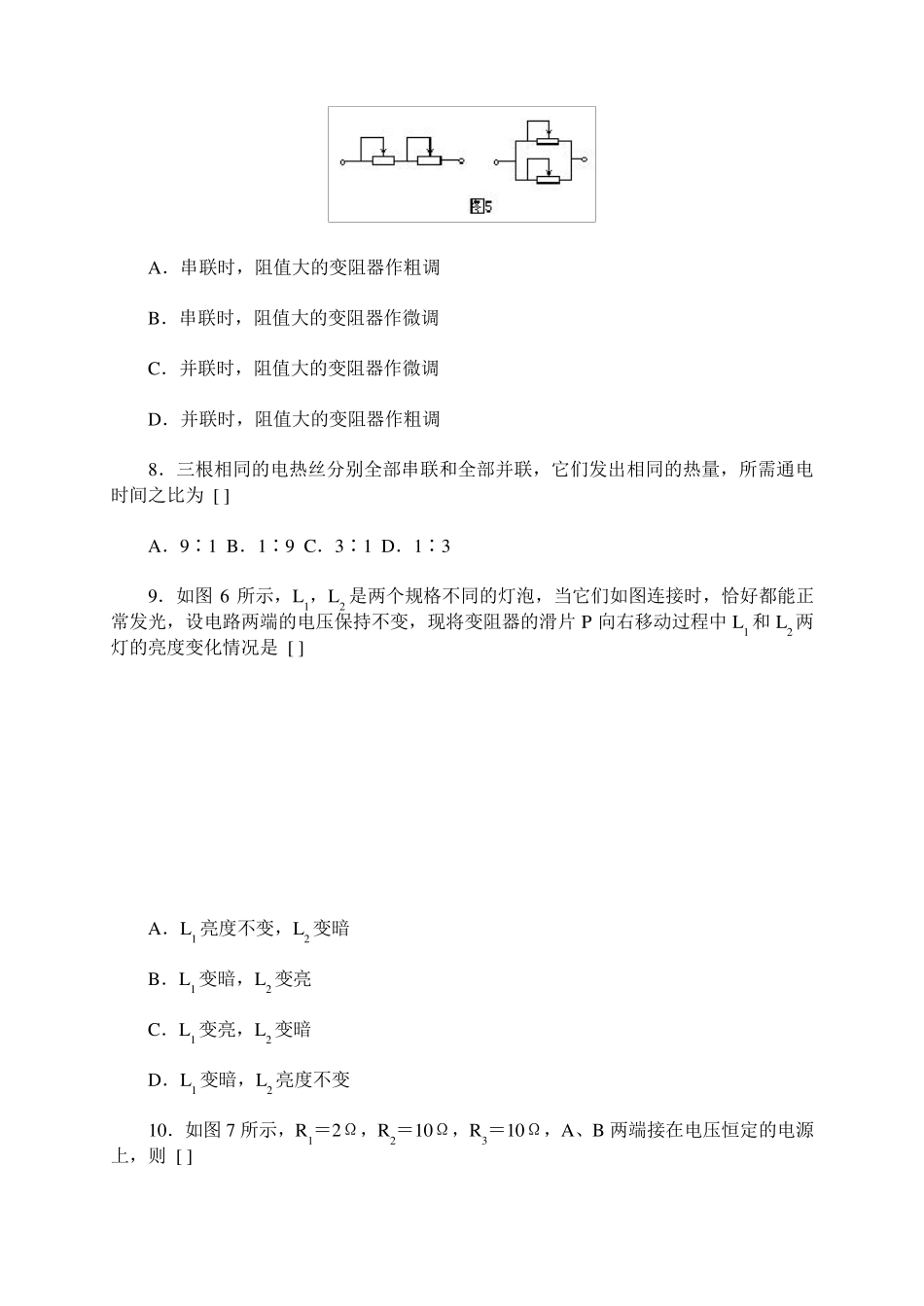

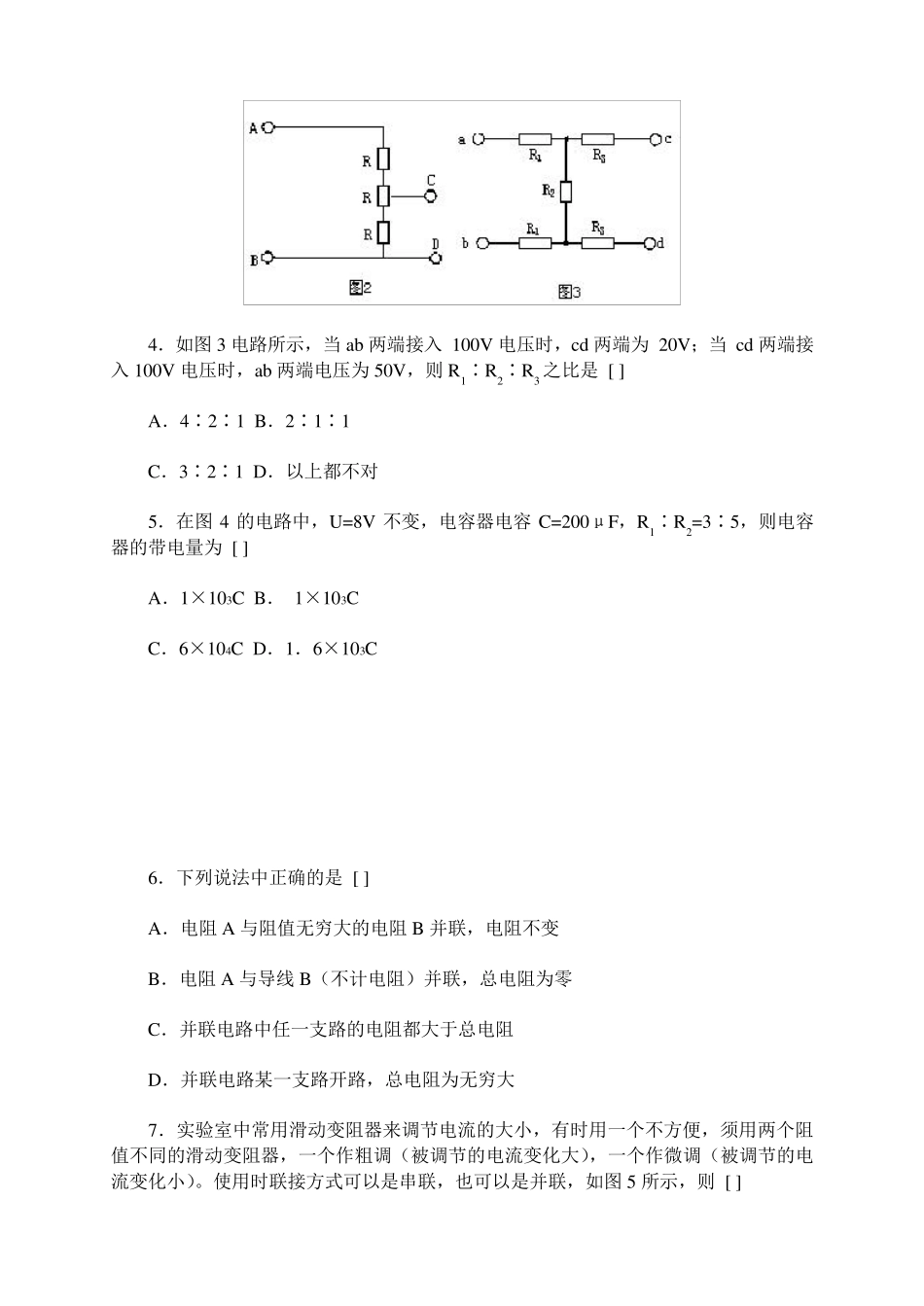

串联电路和并联电路练习题 一、选择题 1．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1 两端的电压为 6V，R2 两端的电压为 12V，则 A．电路中的电流为 0．6A B．电阻R2的阻值为 20Ω C．三只电阻两端的总电压为 21V D．电阻R3消耗的电功率为 3．6W 2．如图 1 所示，电源和电压表都是好的，当滑片由 a 滑到 b 的过程中，电压表的示数都为 U，下列判断正确的是 A．a 处接线断开 B．触头 P 开路 C．a、b 间电阻丝开路 D．b 处接线开路 3．在图 2 中，AB 间的电压力 30V，改变滑动变阻器触头的位置，可以改变 CD 间的电压，UCD 的变化范围是 [ ] A．0～10V B．0～20V C．10V～20V D．20V～30V 4．如图3 电路所示，当ab 两端接入 100V 电压时，cd 两端为 20V；当 cd 两端接入100V 电压时，ab 两端电压为50V，则R1∶R2∶R3 之比是 [ ] A．4∶2∶1 B．2∶1∶1 C．3∶2∶1 D．以上都不对 5．在图4 的电路中，U=8V 不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ] A．1×103C B． 1×103C C．6×104C D．1．6×103C 6．下列说法中正确的是 [ ] A．电阻 A 与阻值无穷大的电阻 B 并联，电阻不变 B．电阻 A 与导线 B（不计电阻）并联，总电阻为零 C．并联电路中任一支路的电阻都大于总电阻 D．并联电路某一支路开路，总电阻为无穷大 7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图5 所示，则 [ ] A．串联时，阻值大的变阻器作粗调 B．串联时，阻值大的变阻器作微调 C．并联时，阻值大的变阻器作微调 D．并联时，阻值大的变阻器作粗调 8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为 [ ] A．9∶1 B．1∶9 C．3∶1 D．1∶3 9．如图6 所示，L1，L2 是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P 向右移动过程中L1和L2两灯的亮度变化情况是 [ ] A．L1 亮度不变，L2 变暗 B．L1 变暗，L2 变亮 C．L1 变亮，L2 变暗 D．L1 变暗，L2 亮度不变 10．如图7 所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B 两端接在电压恒定的电源上，则 [ ] A...
