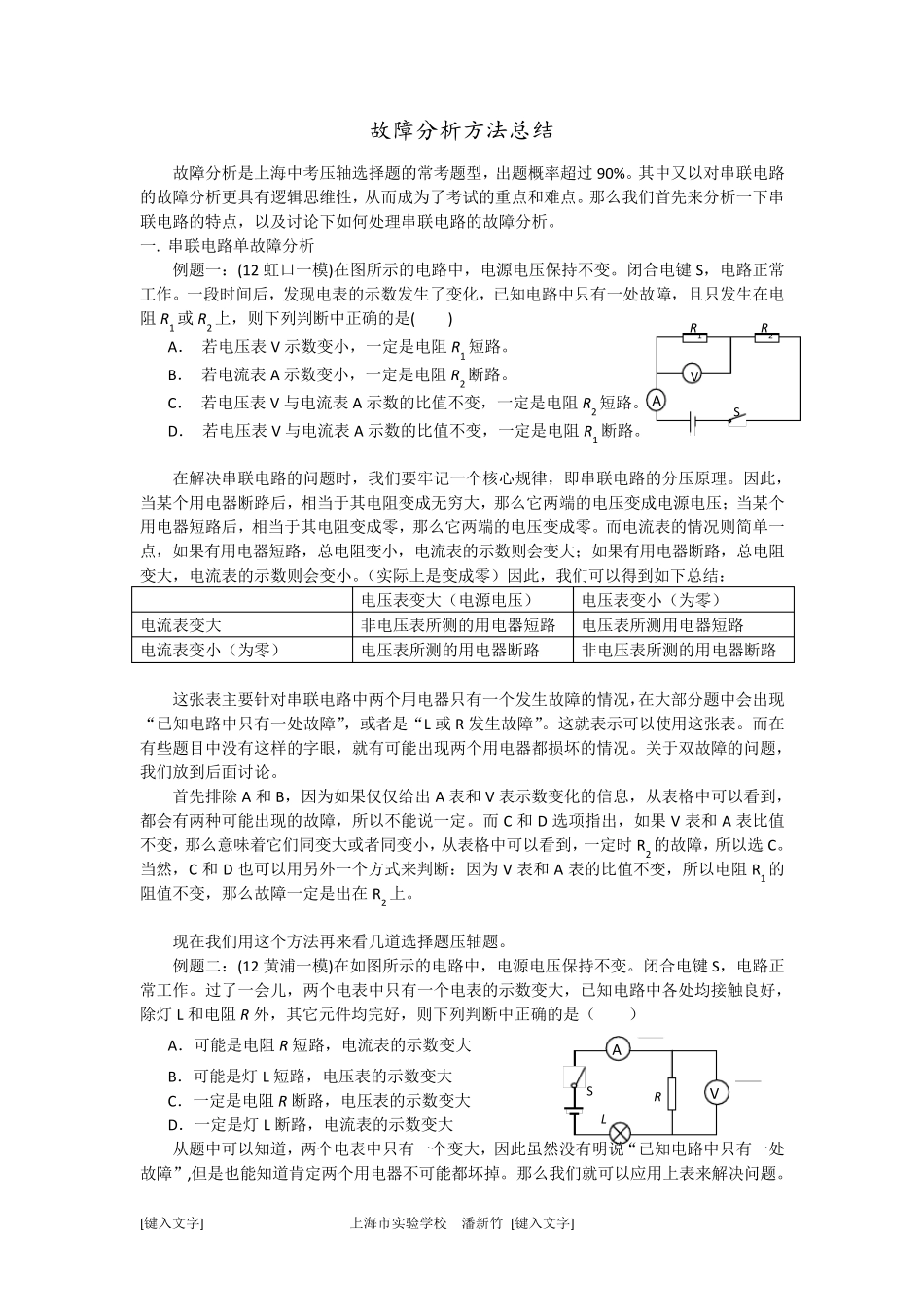

[键入文字] 上海市实验学校 潘新竹 [键入文字] 故障分析方法总结 故障分析是上海中考压轴选择题的常考题型，出题概率超过 90%。其中又以对串联电路的故障分析更具有逻辑思维性，从而成为了考试的重点和难点。那么我们首先来分析一下串联电路的特点，以及讨论下如何处理串联电路的故障分析。 一. 串联电路单故障分析 例题一：(12 虹口一模)在图所示的电路中，电源电压保持不变。闭合电键 S，电路正常工作。一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻 R 1 或 R 2 上，则下列判断中正确的是( ) A． 若电压表 V 示数变小，一定是电阻 R 1 短路。 B． 若电流表 A 示数变小，一定是电阻 R 2 断路。 C． 若电压表 V 与电流表 A 示数的比值不变，一定是电阻 R 2 短路。 D． 若电压表 V 与电流表 A 示数的比值不变，一定是电阻 R 1 断路。 在解决串联电路的问题时，我们要牢记一个核心规律，即串联电路的分压原理。因此，当某个用电器断路后，相当于其电阻变成无穷大，那么它两端的电压变成电源电压；当某个用电器短路后，相当于其电阻变成零，那么它两端的电压变成零。而电流表的情况则简单一点，如果有用电器短路，总电阻变小，电流表的示数则会变大；如果有用电器断路，总电阻变大，电流表的示数则会变小。（实际上是变成零）因此，我们可以得到如下总结： 电压表变大（电源电压） 电压表变小（为零） 电流表变大 非电压表所测的用电器短路 电压表所测用电器短路 电流表变小（为零） 电压表所测的用电器断路 非电压表所测的用电器断路 这张表主要针对串联电路中两个用电器只有一个发生故障的情况，在大部分题中会出现“已知电路中只有一处故障”，或者是“L 或 R 发生故障”。这就表示可以使用这张表。而在有些题目中没有这样的字眼，就有可能出现两个用电器都损坏的情况。关于双故障的问题，我们放到后面讨论。 首先排除 A 和 B，因为如果仅仅给出 A 表和 V 表示数变化的信息，从表格中可以看到，都会有两种可能出现的故障，所以不能说一定。而 C 和 D 选项指出，如果V 表和 A 表比值不变，那么意味着它们同变大或者同变小，从表格中可以看到，一定时 R2 的故障，所以选 C。当然，C 和 D 也可以用另外一个方式来判断：因为 V 表和 A 表的比值不变，所以电阻 R1 的阻值不变，那么故障一定是出在 R2 上。 现在我们用...
