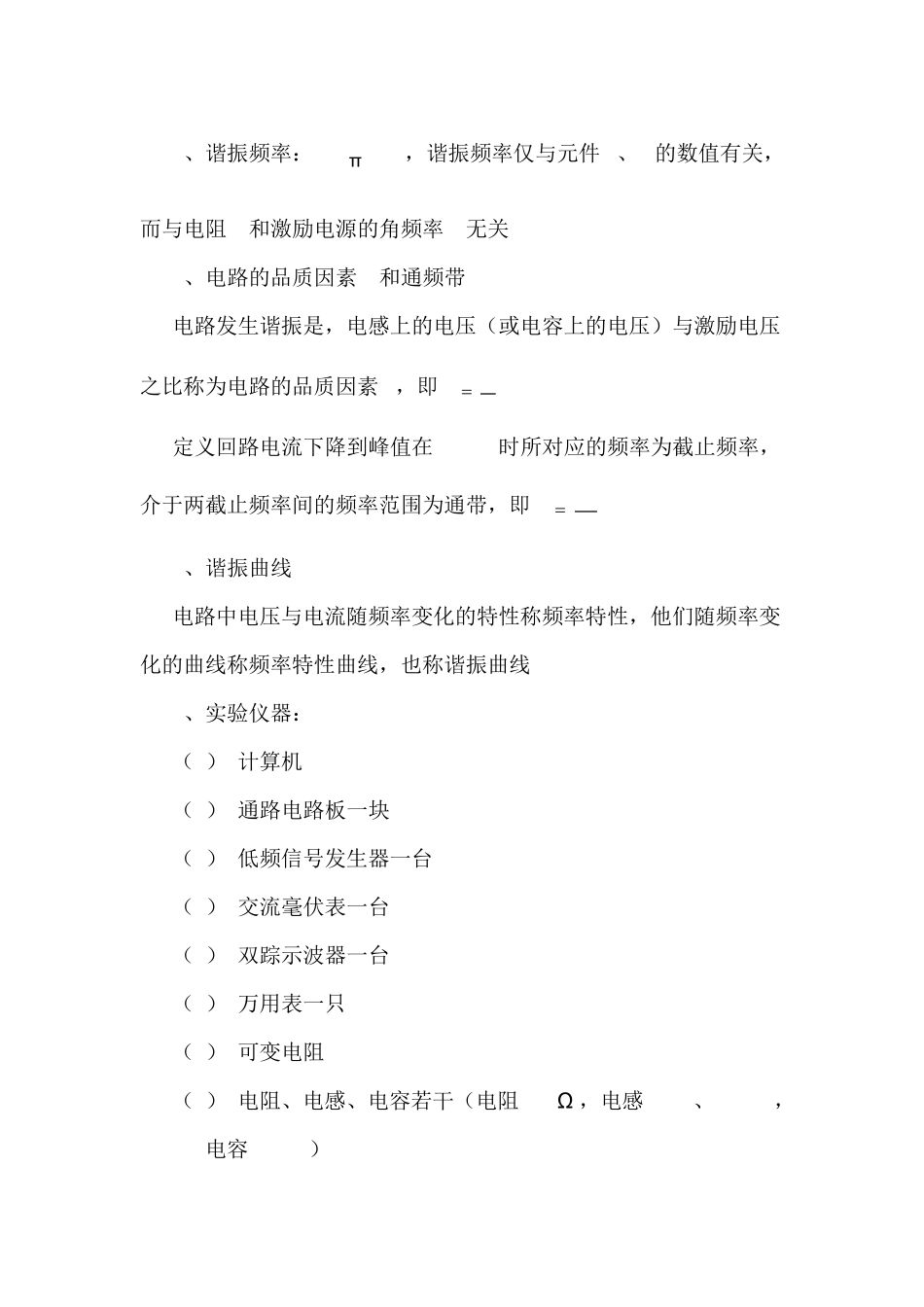

串联谐振电路 学号: 1028401083 姓名: 赵静怡 一、 实验目的 1、 加深对串联谐振电路条件及特性的理解 2、 掌握谐振频率的测量方法 3、 理解电路品质因数 Q和通频带的物理意义及其测量方法 4、 测量 RLC串联谐振电路的频率特性曲线 5、 深刻理解和掌握串联谐振的意义及作用 6、 掌握电路板的焊接技术以及信号发生器、交流毫伏表等仪表的使用 7、 掌 握Multisim软 件 中 的Functionn Generator 、Voltmeter 、Bode Plotter等仪表的使用以 AC Analysis等 SPICE仿真分析方法 8、 用 Origin绘图软件绘图 二、 实验原理 RLC串联电路如图 2.6.1所示,改变电路参数 L、C或电源频率时,都可以是电路发生谐振。 2.6.1 RLC谐振串联电路 1、谐振频率:f0=LCπ21,谐振频率仅与元件 L、C的数值有关,而与电阻 R和激励电源的角频率 w无关 2、电路的品质因素 Q和通频带 B 电路发生谐振是,电感上的电压(或电容上的电压)与激励电压之比称为电路的品质因素 Q,即CLRQ1 定义回路电流下降到峰值在 0.707时所对应的频率为截止频率,介于两截止频率间的频率范围为通带,即QfoB 3、谐振曲线 电路中电压与电流随频率变化的特性称频率特性,他们随频率变化的曲线称频率特性曲线,也称谐振曲线 4、实验仪器: (1) 计算机 (2) 通路电路板一块 (3) 低频信号发生器一台 (4) 交流毫伏表一台 (5) 双踪示波器一台 (6) 万用表一只 (7) 可变电阻 (8) 电阻、电感、电容若干(电阻 100Ω ,电感 10mH、4.7 mH,电容 100nF) 三、 实验内容 1. Multisim仿真 (1) 创建电路:从元器件库中选择可变电阻、电容、电感创建如图 2.6.2电路. L14.7mHV15 Vrms 7.32kHz 0° C194nFIC=0V2R12kΩKey=A 15%XBP1INOUT1U1AC 10MW4.978V+-30 2.6.2Multisim串联谐振 (2) 当电阻 R= 100,200,300欧时,用 Multisim软件仿真串联谐振电路的谐振曲线,在同一张图中画出谐振曲线,说明 R对 Q值、带宽的影响。 2.6.3不同 Q值值电流的频率特性曲线 (蓝线为 300Ω ,绿线为 200Ω ,红线为 100Ω ) 将2.6.3放大后: 通过上图,我们可以看到,随着电阻R的减小,品质因素Q在增大,曲线尖峰值越险峻,其选择性就越好。但是电路通过的信号频带越窄,即通频带宽越窄。 (3)利用谐振的特点设计选频网络,在串联谐振电路(R=100Ω L=4.7mH C=100nF)上输入频率为3.5...
