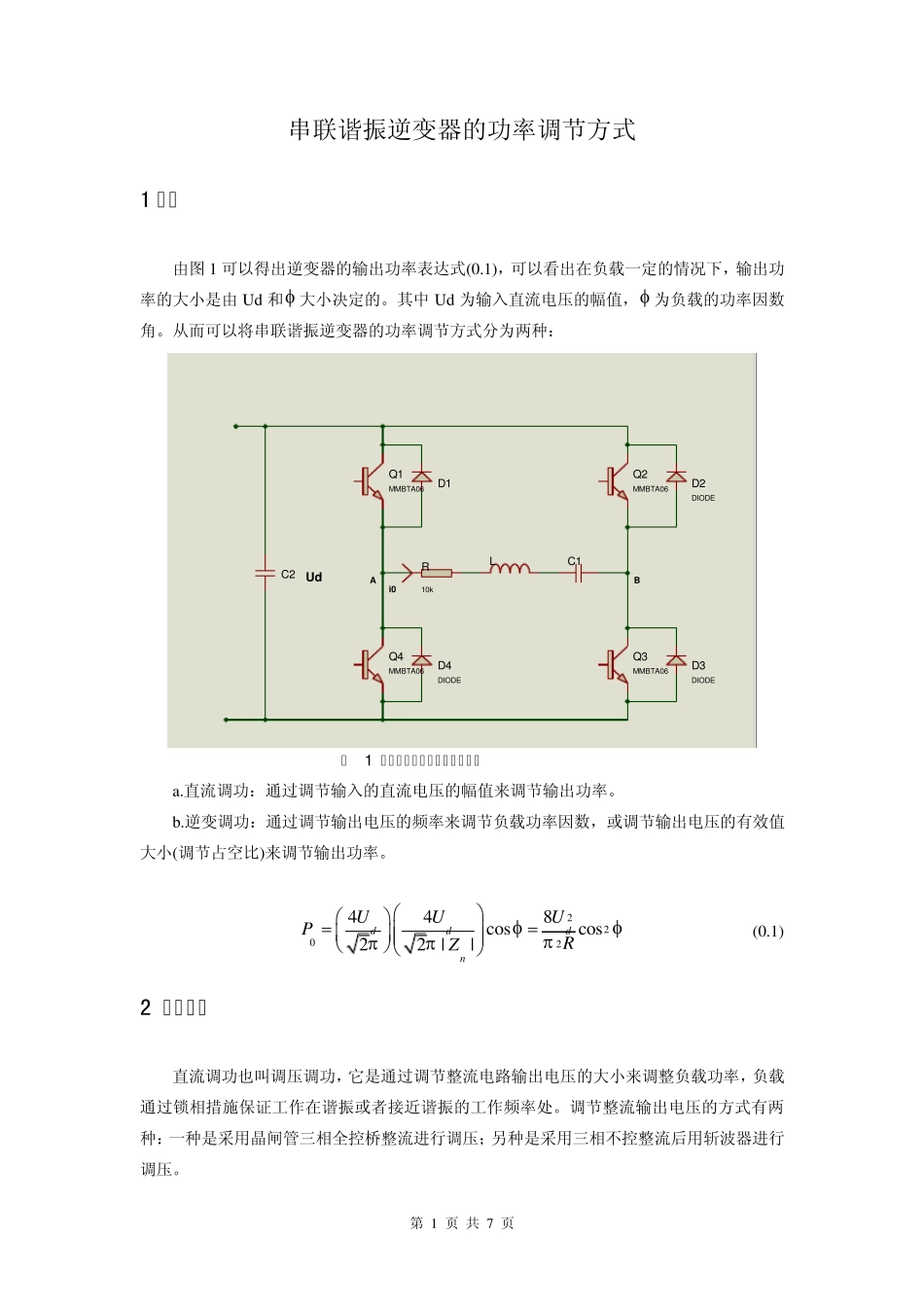

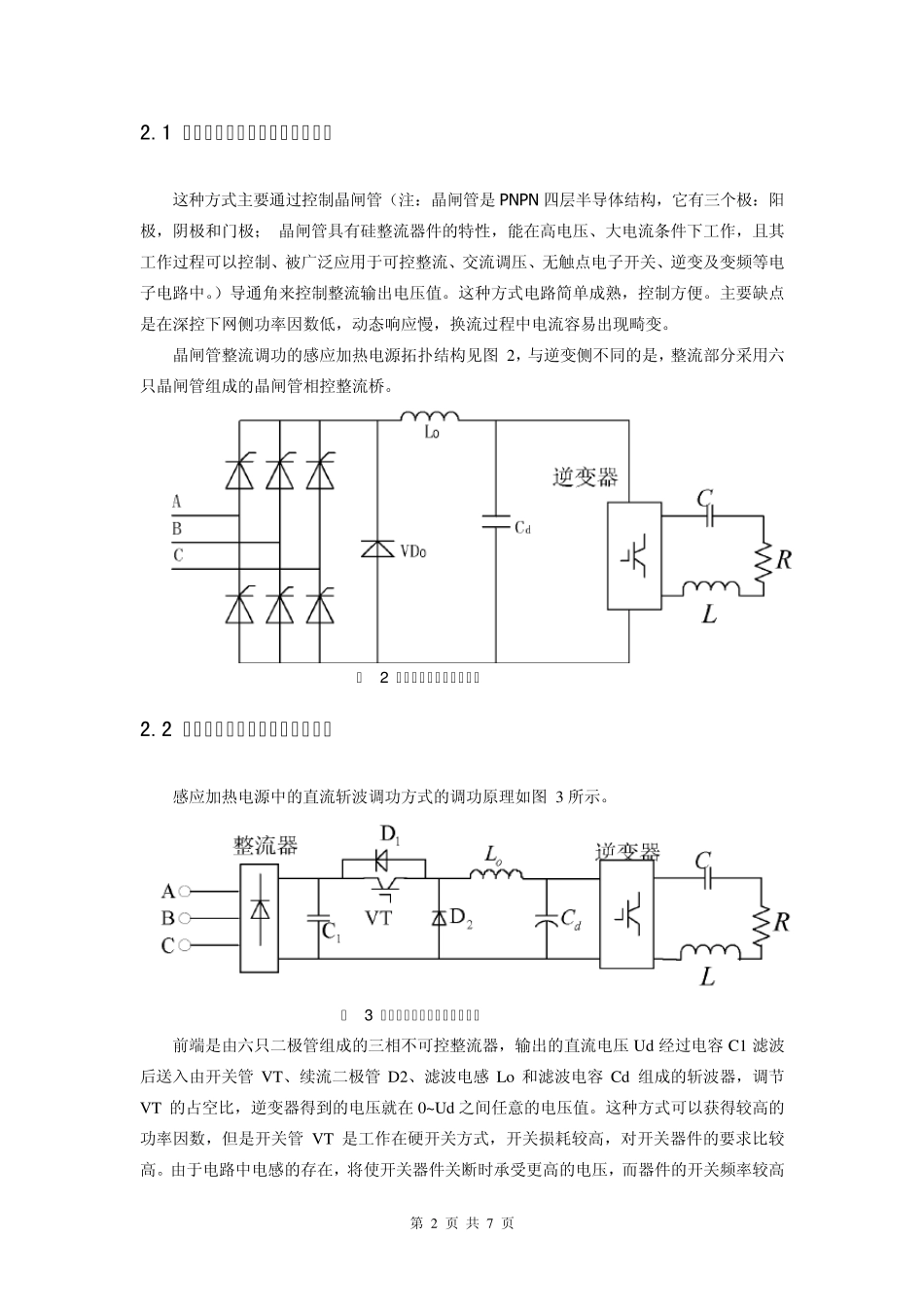

第 1 页 共 7 页 串联谐振逆变器的功率调节方式 1 引言 由图1 可以得出逆变器的输出功率表达式(0.1),可以看出在负载一定的情况下,输出功率的大小是由Ud 和 大小决定的。其中 Ud 为输入直流电压的幅值, 为负载的功率因数角。从而可以将串联谐振逆变器的功率调节方式分为两种: 图 1 串联谐振式逆变器的电路结构 a.直流调功:通过调节输入的直流电压的幅值来调节输出功率。 b.逆变调功:通过调节输出电压的频率来调节负载功率因数,或调节输出电压的有效值大小(调节占空比)来调节输出功率。 2202448coscos22||dddnUUUPRZ (0.1) 2 直流调功 直流调功也叫调压调功,它是通过调节整流电路输出电压的大小来调整负载功率,负载通过锁相措施保证工作在谐振或者接近谐振的工作频率处。调节整流输出电压的方式有两种:一种是采用晶闸管三相全控桥整流进行调压;另种是采用三相不控整流后用斩波器进行调压。 Q1MMBTA06Q4MMBTA06Q2MMBTA06Q3MMBTA06D1D2DIODED4DIODED3DIODER10kLC1C2ABi0Ud第 2 页 共 7 页 2.1 晶闸管三相全控桥整流进行调压 这种方式主要通过控制晶闸管(注:晶闸管是PNPN 四层半导体结构,它有三个极:阳极,阴极和门极; 晶闸管具有硅整流器件的特性,能在高电压、大电流条件下工作,且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。)导通角来控制整流输出电压值。这种方式电路简单成熟,控制方便。主要缺点是在深控下网侧功率因数低,动态响应慢,换流过程中电流容易出现畸变。 晶闸管整流调功的感应加热电源拓扑结构见图 2,与逆变侧不同的是,整流部分采用六只晶闸管组成的晶闸管相控整流桥。 图 2 相控整流的感应加热单元 2.2 三相不控整流加斩波器进行调压 感应加热电源中的直流斩波调功方式的调功原理如图 3 所示。 图 3 斩波调功方式的感应加热电源 前端是由六只二极管组成的三相不可控整流器,输出的直流电压Ud 经过电容 C1 滤波后送入由开关管VT、续流二极管D2、滤波电感 Lo 和滤波电容 Cd 组成的斩波器,调节VT 的占空比,逆变器得到的电压就在0~Ud 之间任意的电压值。这种方式可以获得较高的功率因数,但是开关管VT 是工作在硬开关方式,开关损耗较高,对开关器件的要求比较高。由于电路中电感的存在,将使开关器件关断时承受更高的电压,而器件的开关频率较高...
