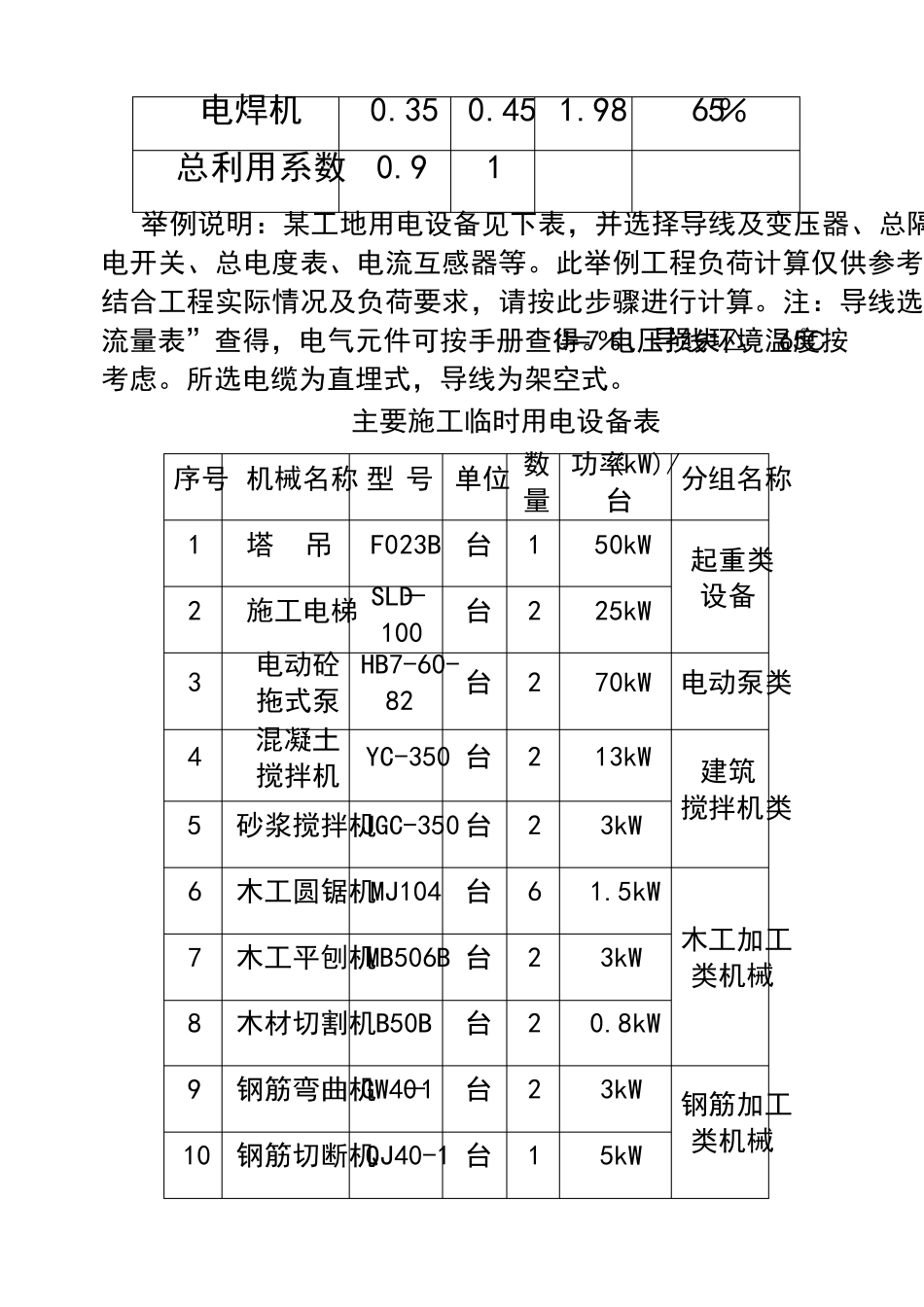

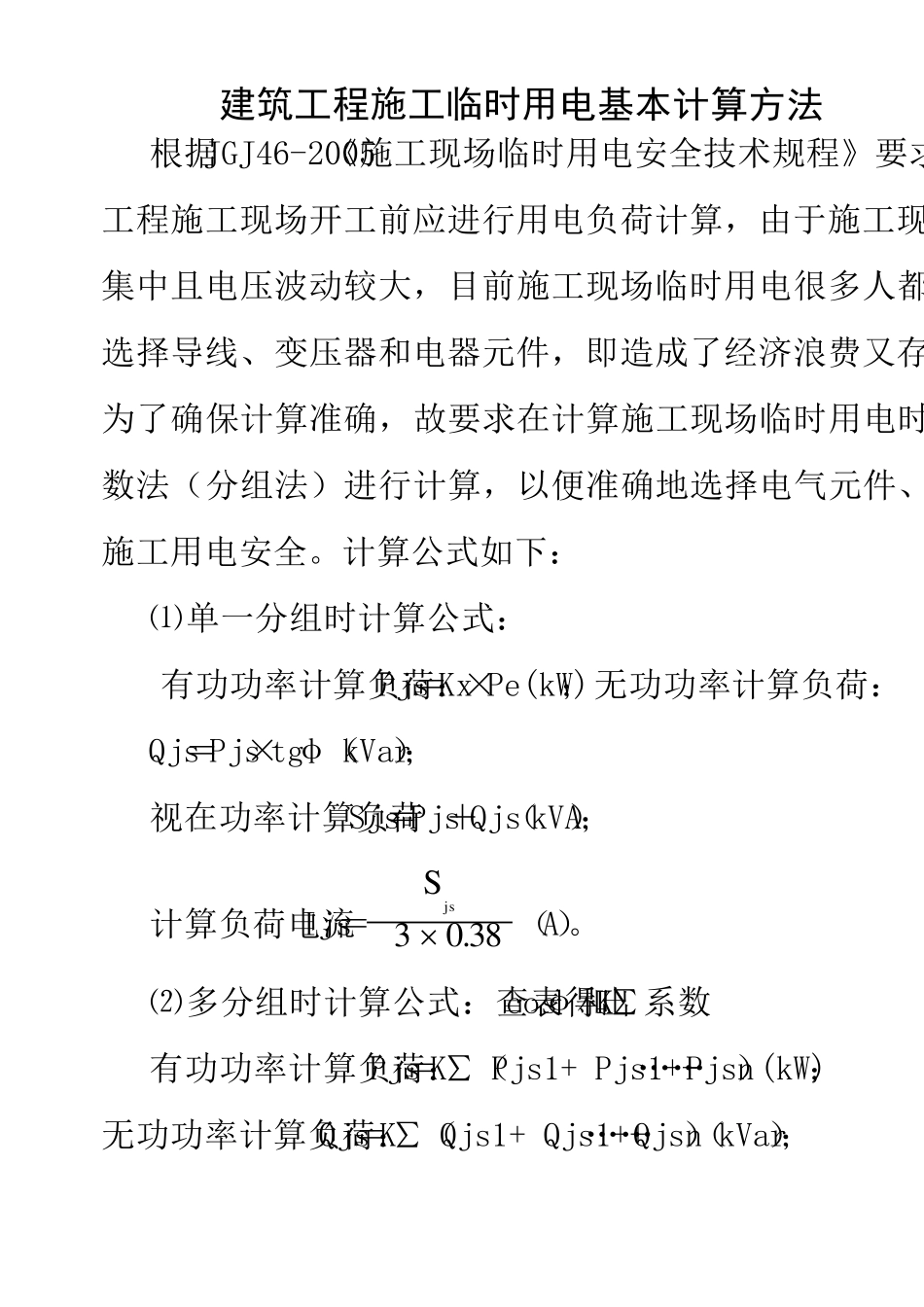

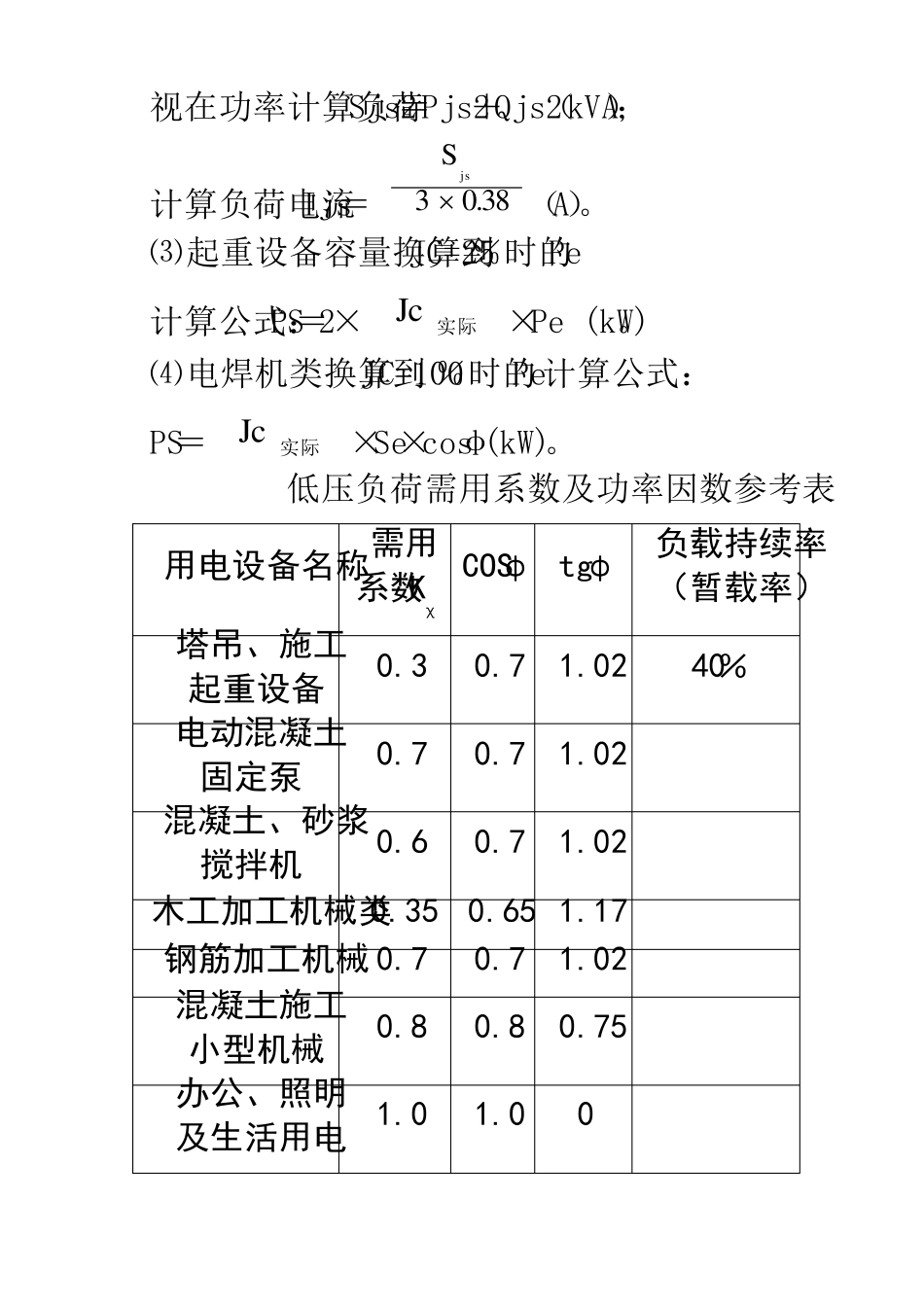

建筑工程施工临时用电基本计算方法 根据JGJ46-2005《施工现场临时用电安全技术规程》要求，建筑工程施工现场开工前应进行用电负荷计算，由于施工现场用电负荷较集中且电压波动较大，目前施工现场临时用电很多人都是凭经验盲目选择导线、变压器和电器元件，即造成了经济浪费又存在安全隐患。为了确保计算准确，故要求在计算施工现场临时用电时应采用需用系数法（分组法）进行计算，以便准确地选择电气元件、导线等，确保施工用电安全。计算公式如下： ⑴ 单一分组时计算公式： 有功功率计算负荷：Pjs＝Kx×Pe(kW)；无功功率计算负荷： Qjs＝Pjs×tgφ（kVar）； 视在功率计算负荷Sjs＝Pjs＋Qjs（kVA）； 计算负荷电流Ijs＝0.383Sjs（A）。 ⑵ 多分组时计算公式：查表得出cosφ和K∑系数 有功功率计算负荷：Pjs＝K∑（Pjs1+ Pjs1++……Pjsn）(kW)；无功功率计算负荷：Qjs＝K∑（Qjs1+ Qjs1++……Qjsn）（kVar）； 视在功率计算负荷Sjs2＝Pjs2＋Qjs2（kVA）； 计算负荷电流Ijs＝ 0.383Sjs（A）。 ⑶ 起重设备容量换算到JC=25％时的Pe 计算公式：PS＝2×实际Jc×Pe (kW)。 ⑷ 电焊机类换算到JC=100％时的Pe计算公式： PS＝实际Jc×Se×cosφ(kW) 。 低压负荷需用系数及功率因数参考表 用电设备名称 需用 系数Kχ COSφ tgφ 负载持续率 （暂载率） 塔吊、施工 起重设备 0.3 0.7 1.02 40％ 电动混凝土 固定泵 0.7 0.7 1.02 混凝土、砂浆 搅拌机 0.6 0.7 1.02 木工加工机械类 0.35 0.65 1.17 钢筋加工机械 0.7 0.7 1.02 混凝土施工 小型机械 0.8 0.8 0.75 办公、照明 及生活用电 1.0 1.0 0 电焊机 0.35 0.45 1.98 65％ 总利用系数 0.9 1 举例说明：某工地用电设备见下表，并选择导线及变压器、总隔离开关、总漏电开关、总电度表、电流互感器等。此举例工程负荷计算仅供参考，根据计算方法结合工程实际情况及负荷要求，请按此步骤进行计算。注：导线选择可按“持续载流量表”查得，电气元件可按手册查得。电压损失△U＝7％、导线环境温度按65℃考虑。所选电缆为直埋式，导线为架空式。 主要施工临时用电设备表 序号 机械名称 型 号 单位 数量 功率(kW)/台 分组名称 1 塔 吊 F023B 台 1 50kW 起重类 设备 2 施工电梯 SLD－100 台 2 25kW 3 电动砼 拖式泵 HB7-60-82 台 2 70kW 电动泵类 4 混凝土 搅拌机 YC-350 台 2 13kW 建筑 搅...
