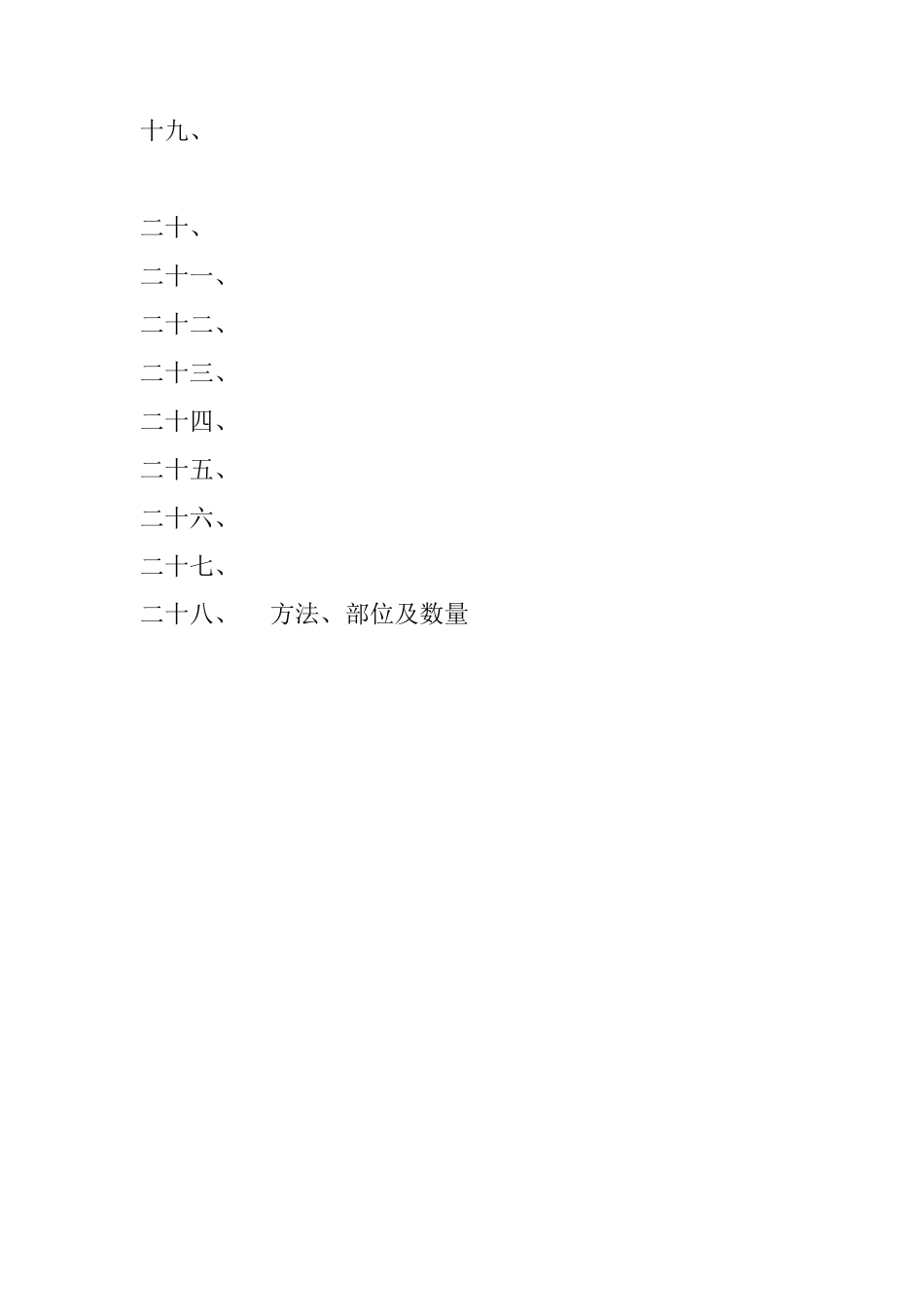

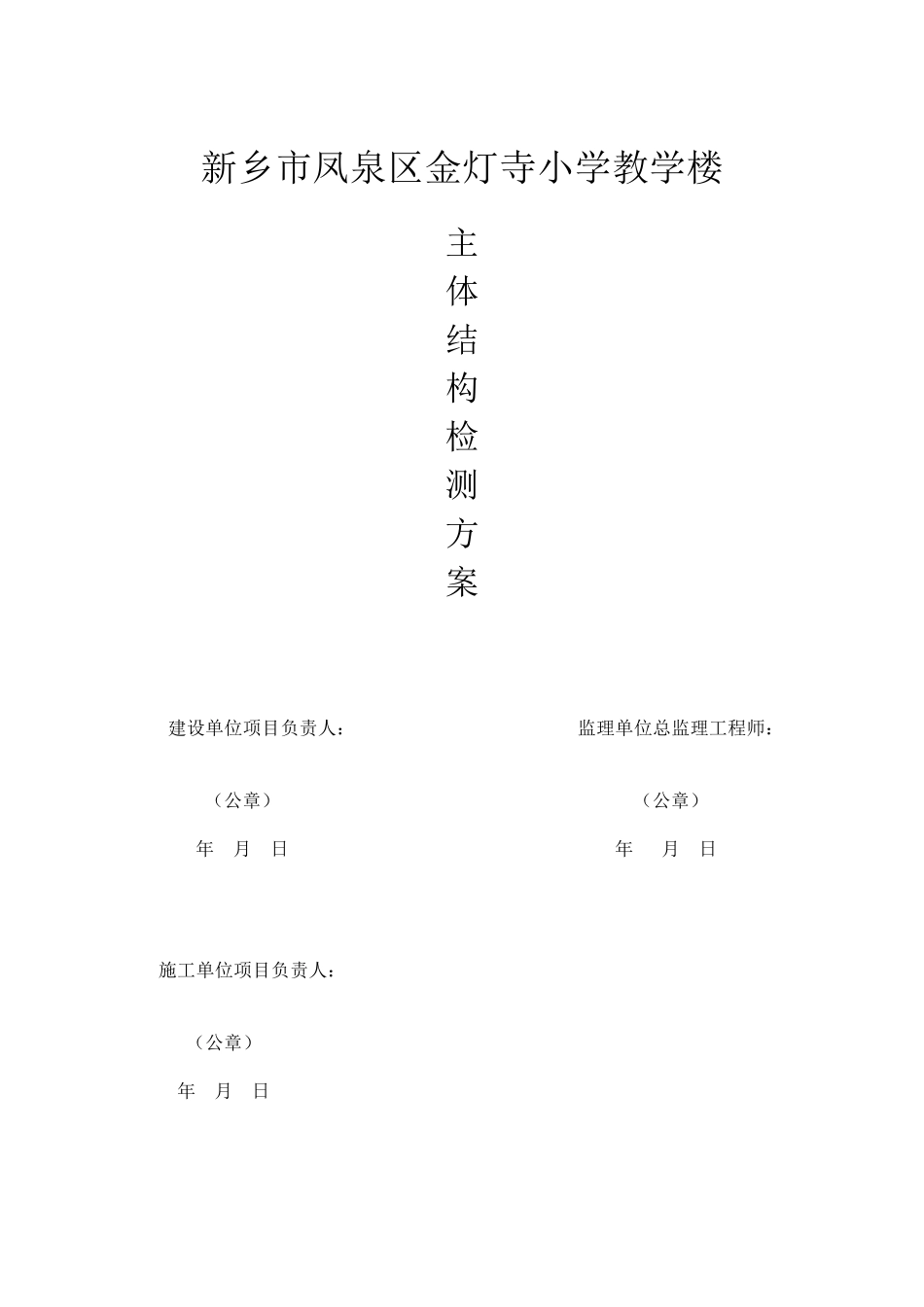

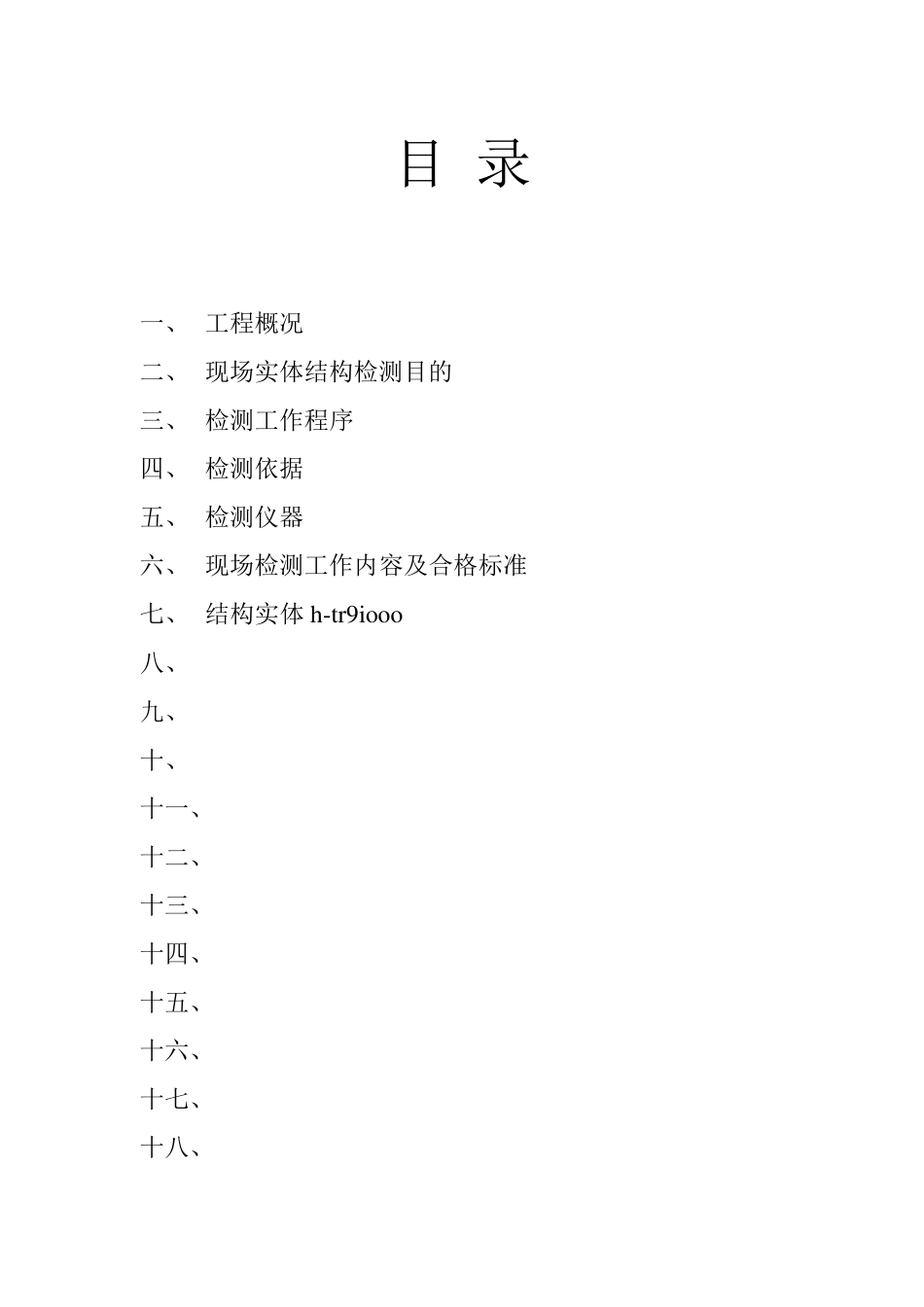

新乡市凤泉区金灯寺小学教学楼 主 体 结 构 检 测 方 案 建设单位项目负责人： 监理单位总监理工程师： （公章） （公章） 年 月 日 年 月 日 施工单位项目负责人： （公章） 年 月 日 目 录 一、 工程概况 二、 现场实体结构检测目的 三、 检测工作程序 四、 检测依据 五、 检测仪器 六、 现场检测工作内容及合格标准 七、 结构实体 h-tr9iooo 八、 九、 十、 十一、 十二、 十三、 十四、 十五、 十六、 十七、 十八、 十九、 二十、 二十一、 二十二、 二十三、 二十四、 二十五、 二十六、 二十七、 二十八、 方法、部位及数量 新乡市凤泉区金灯寺小学教学楼主体结构检测方案 一、 工程概况： 本工程建筑面积为：1902.03 ㎡，建筑层数为：地上三层，建筑高位为：12.15m（室外地面至屋顶结构面板），室内外高差450mm,，结构类型为：框架结构，合理使用年限为50 年，抗震设防烈度为8度。砌体工程：填充墙采用加气混凝土砌块，采用M5 的水泥混合砂浆砌筑。本工程混凝土强度等级：基础垫层采用C15，基础为C30，主体结构框架柱、梁板梯为C30，其余构造柱、过梁压顶等采用C25，墙体±.000 以上采用A3.5 级加气砼砌块M5 混合砂浆砌筑。 二、 现场实体结构检测目的 通过现场检测，得出真实、可靠、有效的检测数据和检测结论对工程现状的结构性能进行评定。 三、 检测工作程序 1、 现场准备 2、 制定检测方案 3、 委托具有建筑工程结构检测资质单位 4、 现场检测 5、 试验单位出具检测报告 四、 检测依据 1、《建筑工程施工质量验收统一标准》GB50300-2001 2、《建筑地基基础工程施工质量验收规范》GB50202-2002 3、《混凝土结构工程施工质量及验收规范》GB50204-2002 4、《砌体工程施工质量验收规程》GB50203-2002 5、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011 6、《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001 7、《混凝土中钢筋检测技术规程》JGJ/T152-2008 8、《关于在我市主体工程实施差别化动态结构检测的通知》新站字[2007]10 号文件 五、检测仪器 序号 仪器名称、型号 检定单位 1 Zc3-A 数显混凝土回弹仪 新乡市天成建筑材料检测有限公司 2 碳化深度尺 新乡市天成建筑材料检测有限公司 3 SJY800B 型贯入式砂浆强度检测仪 新乡市天成建筑材料检测有限公司 4 HC-GY30 钢筋位置检测仪 新乡市天成建筑材料...
