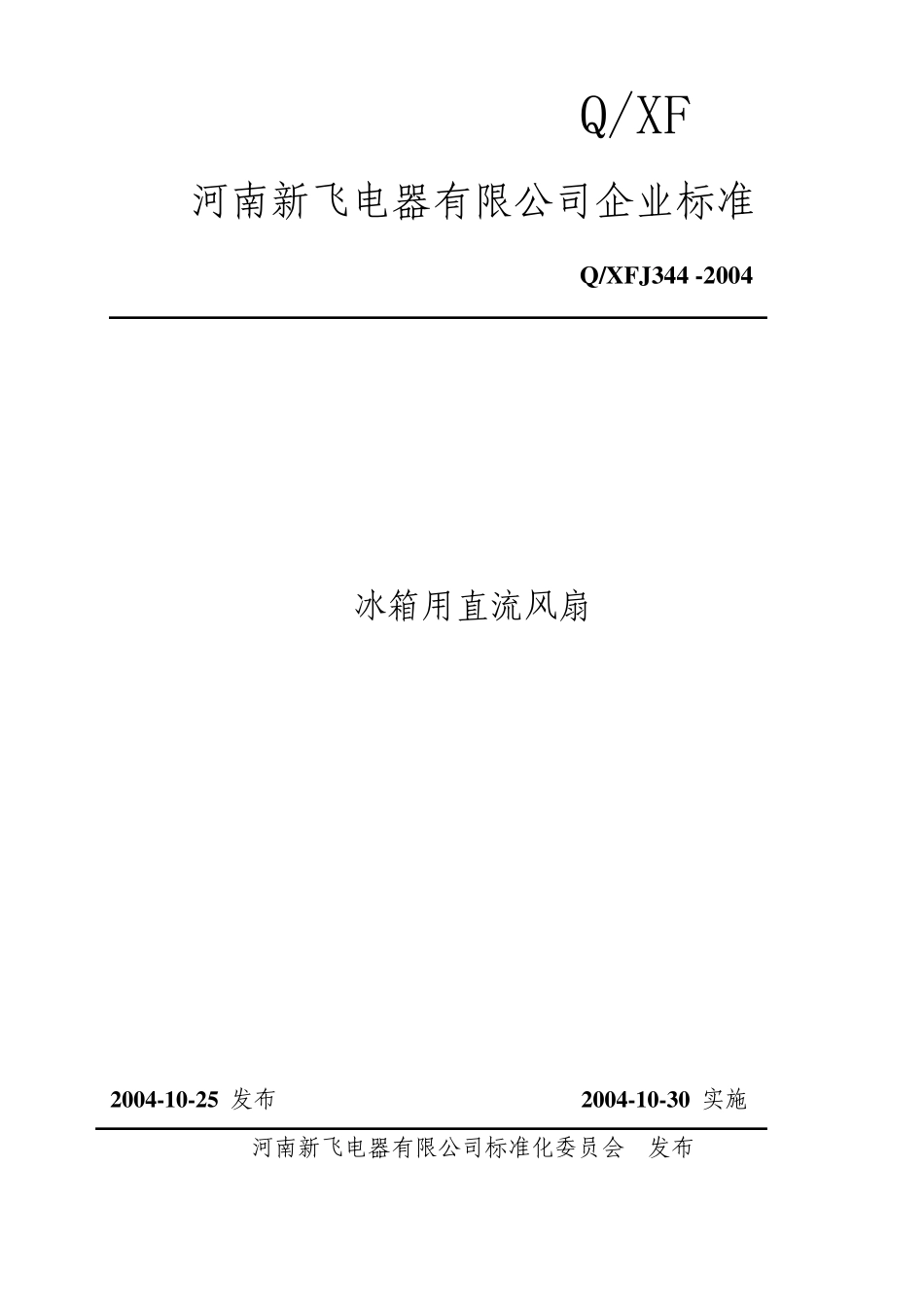

Q/XF 河南新飞电器有限公司企业标准 Q/XFJ344 -2004 冰箱用直流风扇 2004-10-25 发布 2004-10-30 实施 河南新飞电器有限公司标准化委员会 发布 Q/XFJ344-2004 1 冰箱用直流风扇 1 范围 本标准规定了冰箱用直流无刷电机风扇(以下简称风扇)的要求、试验方法、检验规则及标志、包装、贮存 本标准适用于采用小于 60V低压直流无刷电机小风扇，总功率不大于 10W的单、双滚珠风扇 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术规范，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB/T 2828 检查计数抽样程序及抽样表 3 条件 3.1 环境条件 3.1.1 存储条件： 温度：-25℃~70℃；湿度 15%~95%；耐振：频率 10~150Hz，加速度:20倍重力加速度。 3.1.2 使用条件 温度：-15℃~50℃，湿度 15%~95% 4 技术要求 4.1 外观质量： a) 塑料零件表面不得有肉眼可见的裂纹、破碎、气泡、缩孔、缺料、肿胀及明显变形、无明显毛刺、毛边擦伤等缺陷； b) 外露表面色泽均匀，无明显斑痕、划伤； c) 尺寸符合图纸要求。 4.2 性能指标 4.2.1 工作电流 风扇在额定电压下，电流应在额定电流的± 20%范围内，波纹小于 2%。 4.2.2 转速 为额定转速±10% 4.2.3 堵转电流不大于工作电流的 1.8倍, 且不能有上生趋势。 4.2.4 噪音与振动 噪音不大于 28dB，图纸如另有规定则按图纸要求。 通电时手持无明显振动。 4.2.5 启动性能 4.2.5.1启动电压不大于额定电压的 0.5倍。 4.2.5.2启动电流不大于额定电压的 0.5倍。 4.2.6 风扇寿命不小于 35000小时 Q/XFJ344-2004 2 4.3 连续运行性能 按照 5.8方法进行试验，试验结束后，能够满足性能指标要求。 4.4 耐振 按照 5.3方法进行试验，试验结束后，能够满足 4.1、4.2条的要求。 4.5 跌落冲击 按照 5.4方法进行试验，试验结束后，能够满 4.1、4.2条的要求。 4.6 高低温 4.6.1 高低温循环 按照 5.5.1方法进行试验，试验结束后，能够满足 4.2条的要求。 4.6.2 高低温存放 按照 5.5.2方法进行试验，试验结束后，能够满足 4.2条的要求。 4.7 环境适应 按照 5.6和 5.7的方法进行试验，试验结束后，能够满足 4.2条的要求。 4.8 阻...
