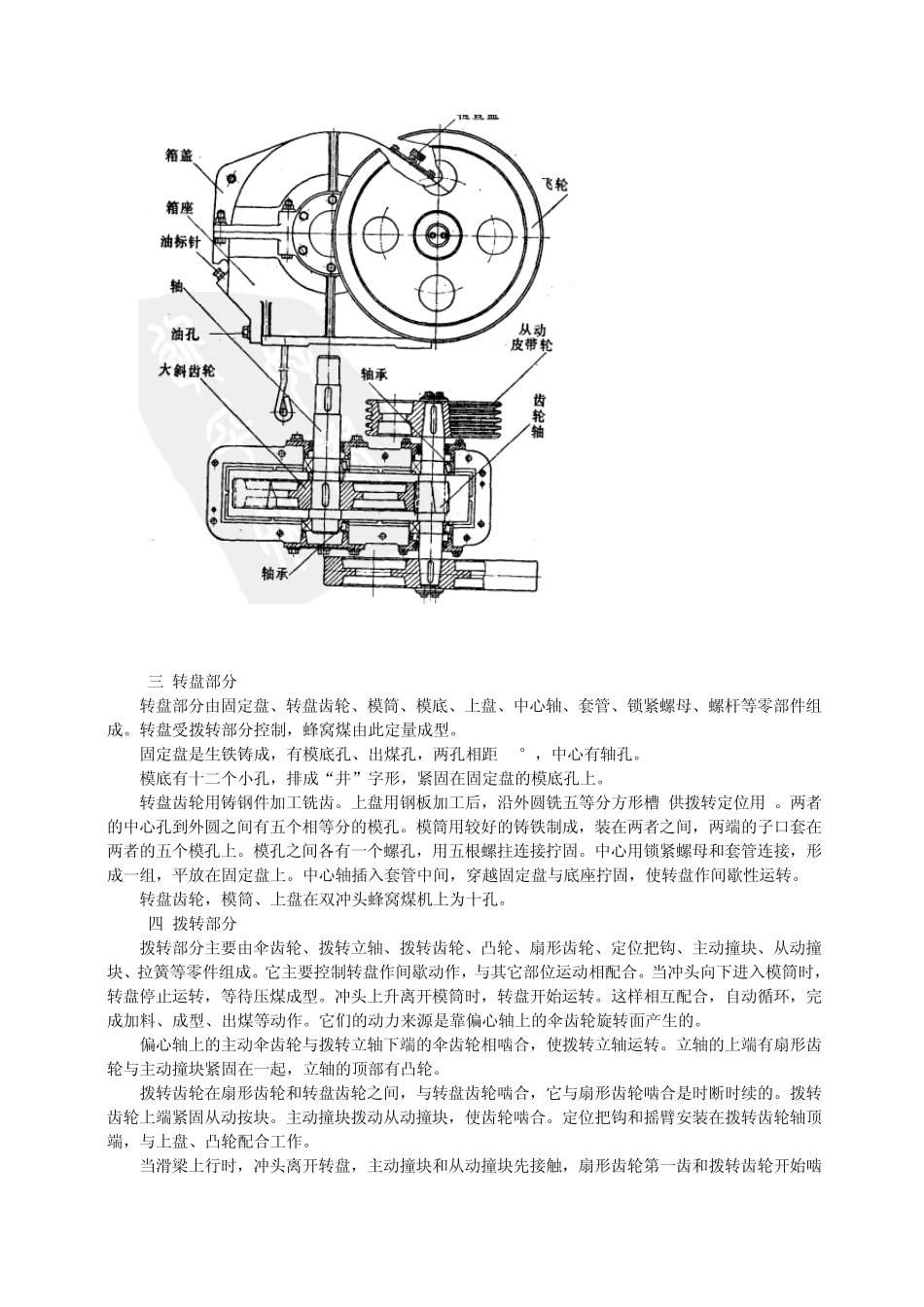

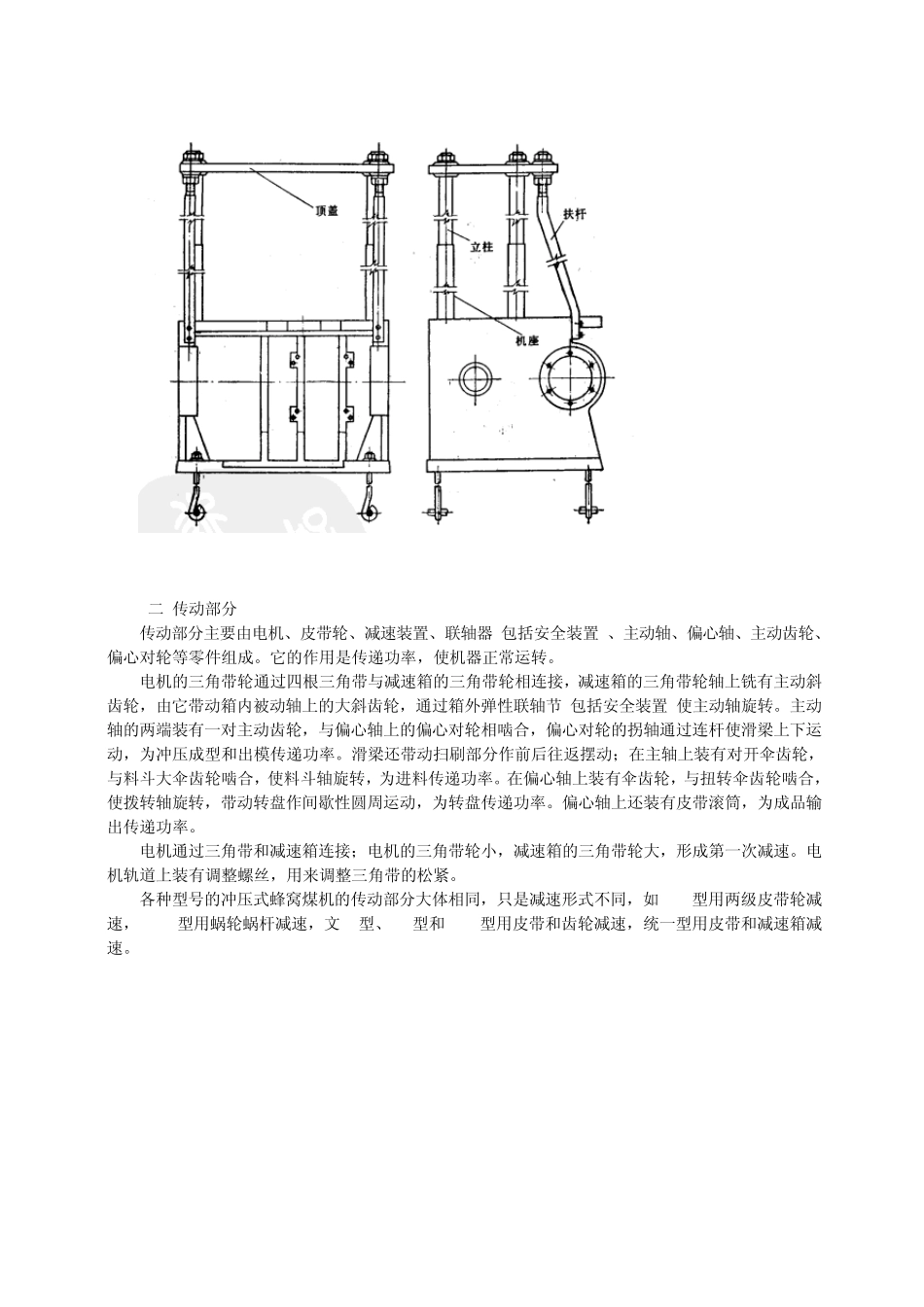

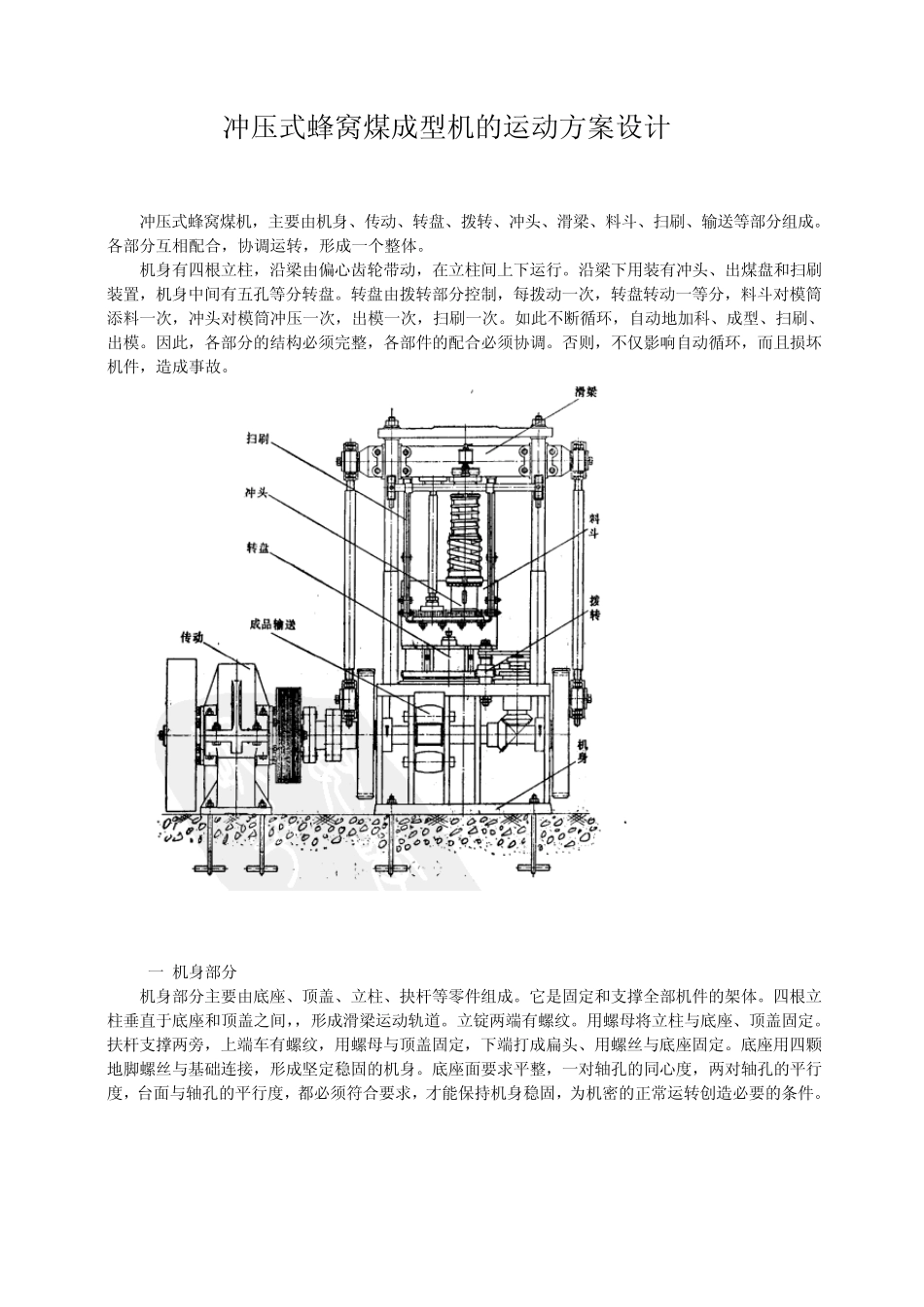

冲压式蜂窝煤成型机的运动方案设计 冲压式蜂窝煤机，主要由机身、传动、转盘、拨转、冲头、滑梁、料斗、扫刷、输送等部分组成。各部分互相配合，协调运转，形成一个整体。 机身有四根立柱，沿梁由偏心齿轮带动，在立柱间上下运行。沿梁下用装有冲头、出煤盘和扫刷装置，机身中间有五孔等分转盘。转盘由拨转部分控制，每拨动一次，转盘转动一等分，料斗对模筒添料一次，冲头对模筒冲压一次，出模一次，扫刷一次。如此不断循环，自动地加科、成型、扫刷、出模。因此，各部分的结构必须完整，各部件的配合必须协调。否则，不仅影响自动循环，而且损坏机件，造成事故。 (一)机身部分 机身部分主要由底座、顶盖、立柱、抉杆等零件组成。它是固定和支撑全部机件的架体。四根立柱垂直于底座和顶盖之间，，形成滑梁运动轨道。立锭两端有螺纹。用螺母将立柱与底座、顶盖固定。扶杆支撑两旁，上端车有螺纹，用螺母与顶盖固定，下端打成扁头、用螺丝与底座固定。底座用四颗地脚螺丝与基础连接，形成坚定稳固的机身。底座面要求平整，一对轴孔的同心度，两对轴孔的平行度，台面与轴孔的平行度，都必须符合要求，才能保持机身稳固，为机密的正常运转创造必要的条件。 (二)传动部分 传动部分主要由电机、皮带轮、减速装置、联轴器(包括安全装置)、主动轴、偏心轴、主动齿轮、偏心对轮等零件组成。它的作用是传递功率，使机器正常运转。 电机的三角带轮通过四根三角带与减速箱的三角带轮相连接，减速箱的三角带轮轴上铣有主动斜齿轮，由它带动箱内被动轴上的大斜齿轮，通过箱外弹性联轴节(包括安全装置)使主动轴旋转。主动轴的两端装有一对主动齿轮，与偏心轴上的偏心对轮相啮合，偏心对轮的拐轴通过连杆使滑梁上下运动，为冲压成型和出模传递功率。滑梁还带动扫刷部分作前后往返摆动；在主轴上装有对开伞齿轮，与料斗大伞齿轮啮合，使料斗轴旋转，为进料传递功率。在偏心轴上装有伞齿轮，与扭转伞齿轮啮合，使拨转轴旋转，带动转盘作间歇性圆周运动，为转盘传递功率。偏心轴上还装有皮带滚筒，为成品输出传递功率。 电机通过三角带和减速箱连接；电机的三角带轮小，减速箱的三角带轮大，形成第一次减速。电机轨道上装有调整螺丝，用来调整三角带的松紧。 各种型号的冲压式蜂窝煤机的传动部分大体相同，只是减速形式不同，如 042型用两级皮带轮减速，7071型用蜗轮蜗杆减速，文 6型、70型和 144型用皮带和齿轮减速，统一型用皮带和减速箱减速。 (三)转...
