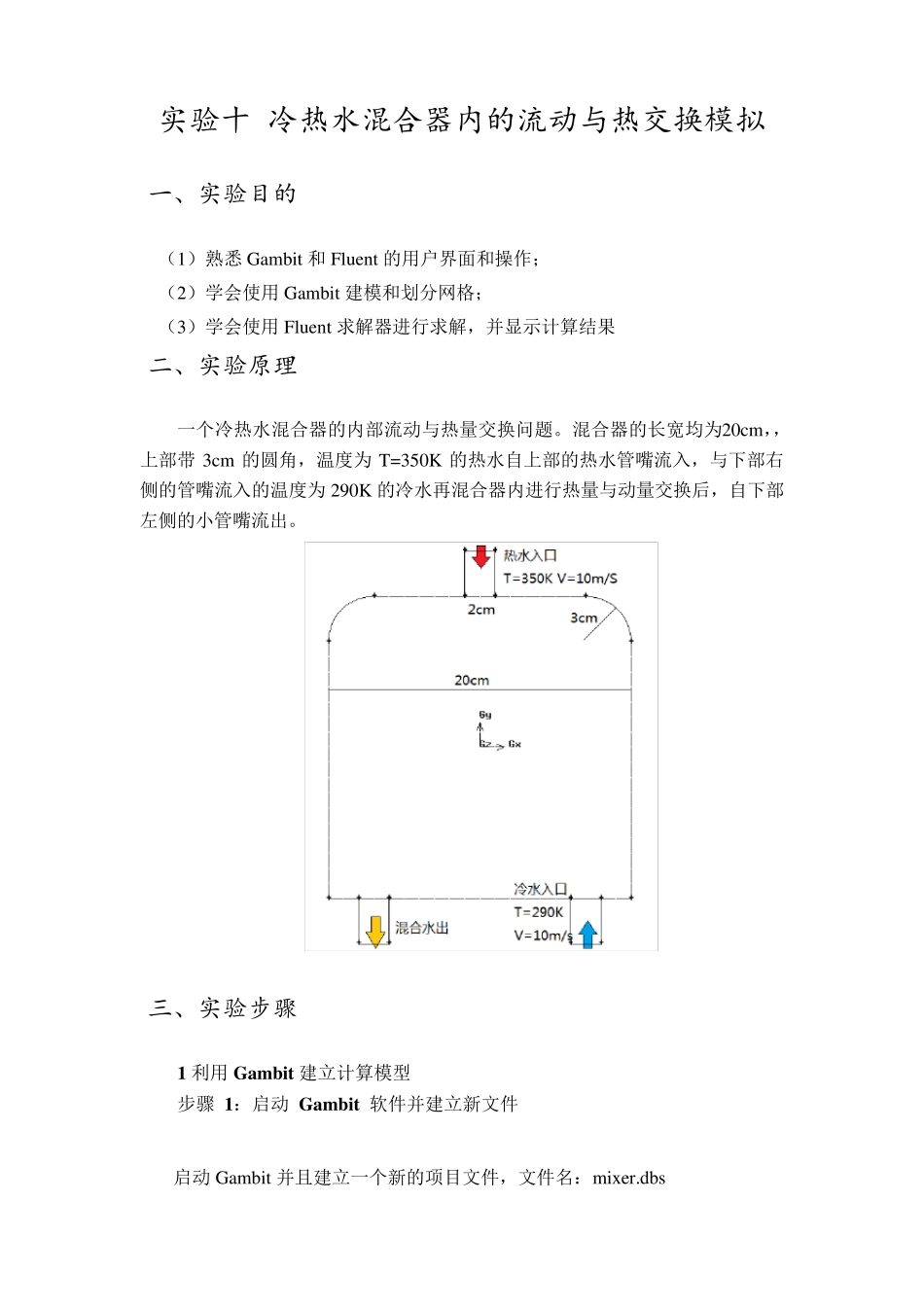

冷热水混合器内的流动与热交换模拟(fluent)_第1页
1/32

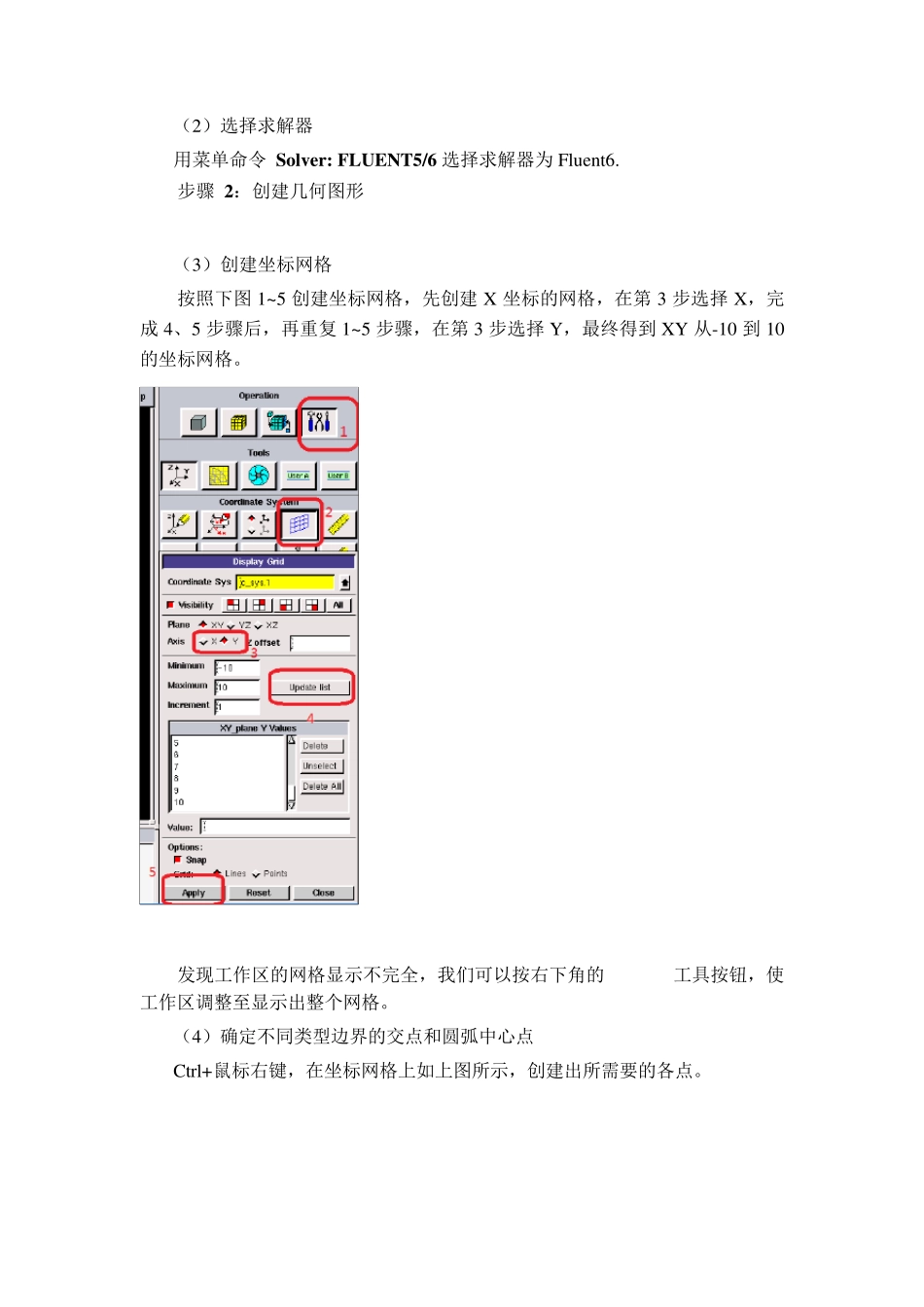

冷热水混合器内的流动与热交换模拟(fluent)_第2页
2/32

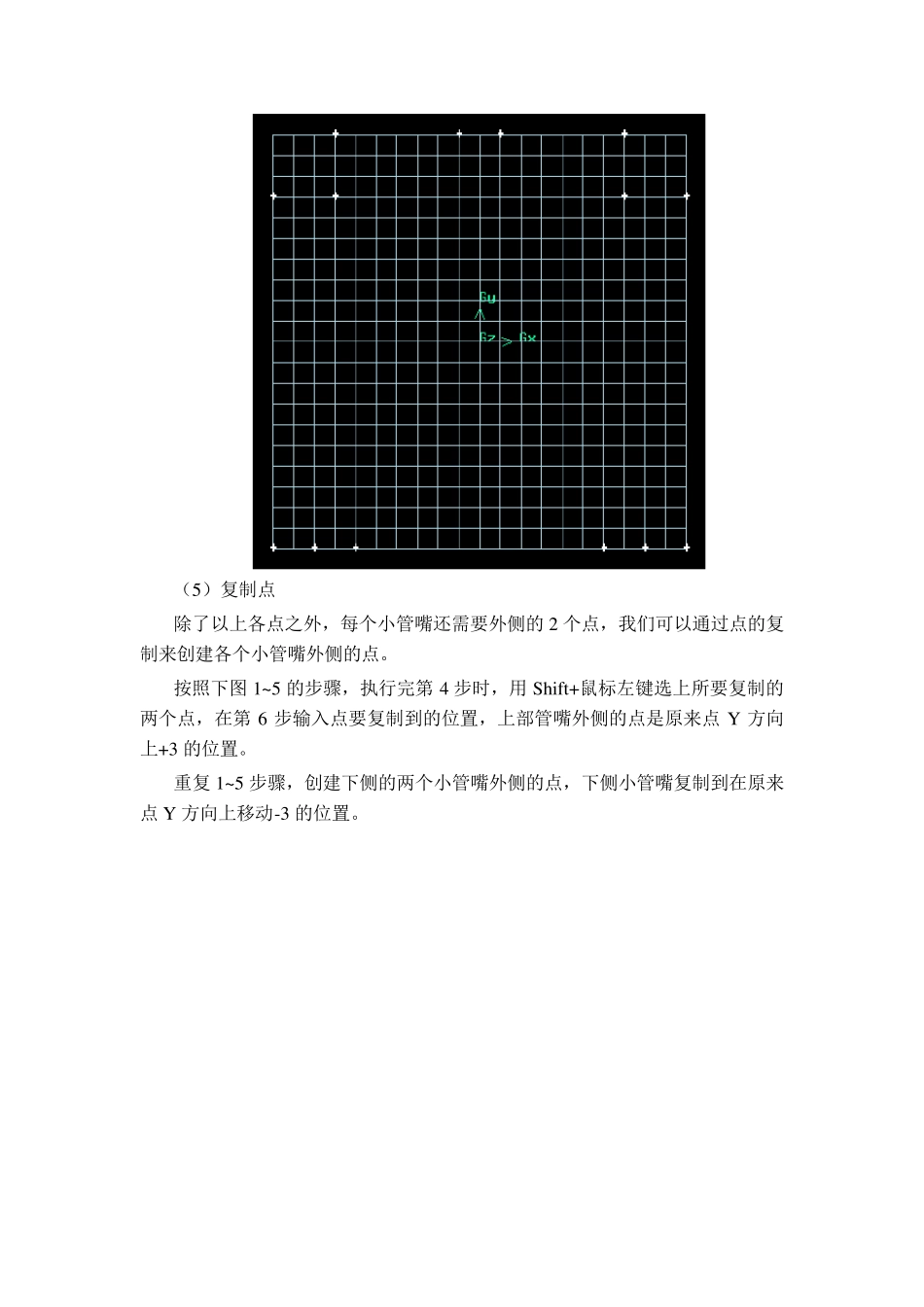

冷热水混合器内的流动与热交换模拟(fluent)_第3页
3/32
实验十 冷热水混合器内的流动与热交换模拟 一、实验目的 (1)熟悉Gambit 和Flu ent 的用户界面和操作; (2)学会使用Gambit 建模和划分网格; (3)学会使用Flu ent 求解器进行求解,并显示计算结果 二、实验原理 一个冷热水混合器的内部流动与热量交换问题。混合器的长宽均为20cm,,上部带 3cm 的圆角,温度为 T=350K 的热水自上部的热水管嘴流入,与下部右侧的管嘴流入的温度为 290K 的冷水再混合器内进行热量与动量交换后,自下部左侧的小管嘴流出。 三、实验步骤 1 利用Gambit建立计算模型 步骤 1:启动 Gambit 软件并建立新文件 启动Gambit 并且建立一个新的项目文件,文件名:mix er.dbs (2)选择求解器 用菜单命令 Solver: FLUENT5/6 选择求解器为Fluent6. 步骤 2:创建几何图形 (3)创建坐标网格 按照下图1~5 创建坐标网格,先创建X 坐标的网格,在第3 步选择X,完成4、5 步骤后,再重复 1~5 步骤,在第3 步选择Y,最终得到 XY 从-10 到 10的坐标网格。 发现工作区的网格显示不完全,我们可以按右下角的 工具按钮,使工作区调整至显示出整个网格。 (4)确定不同类型边界的交点和圆弧中心点 Ctrl+鼠标右键,在坐标网格上如上图所示,创建出所需要的各点。 (5)复制点 除了以上各点之外,每个小管嘴还需要外侧的2 个点,我们可以通过点的复制来创建各个小管嘴外侧的点。 按照下图 1~ 5 的步骤,执行完第 4 步时,用 Shift+鼠标左键选上所要复制的两个点,在第 6 步输入点要复制到的位置,上部管嘴外侧的点是原来点Y 方向上+3 的位置。 重复1~ 5 步骤,创建下侧的两个小管嘴外侧的点,下侧小管嘴复制到在原来点Y 方向上移动-3 的位置。 复制完毕之后按按右下角的按钮,使工作区调整至显示整个网格如下: (5)隐藏坐标网格显示 按照下图1~ 4 将坐标网格线隐藏,以便于后面的操作。 (6)由点创建直线和圆弧线 按照下图1~ 4 步骤创建出一条直线,第 3 步 Shift+鼠标左键,选中直线两段的点 重复 1~ 4 步骤,创建出其他所需要的直线,最终结果如下图。 需要注意的是创建的直线时要选取最近的点,而且各直线不能重叠,否则在后面将线组成面的操作中,这些直线不能构成一个封闭的面。 按下图1~ 7 步骤分别创建混合器的两段圆弧圆弧, (7)由线组成面 按下图,1~ 4 步骤,将线组成面,其中第3 步,用Shift+鼠标左键,选中组成各面的线...
