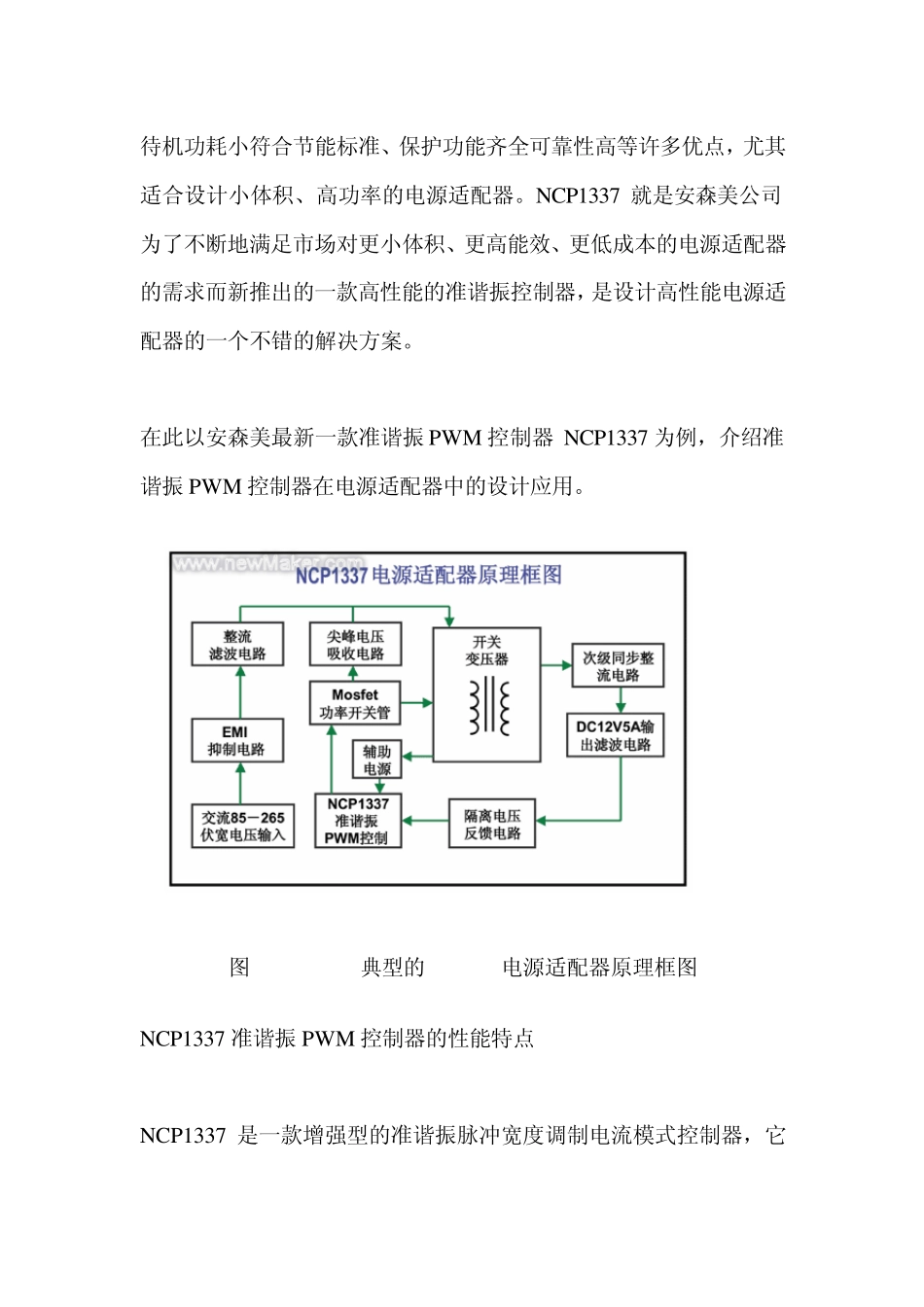

准谐振PW M 控制器在电源适配器中的应用 新闻出处:艾睿电子(深圳)代表处 彭建宇 发布时间: 2006 年12 月08 日 电源适配器不仅种类繁多而且在消费类电子产品中应用非常广泛,提供的输出功率大多数都在100 瓦以内,市场需求迅速增长。如电动自行车电池充电器、小尺寸液晶电视、笔记本电脑、打印机、DVD 播放器和机顶盒等都有应用。早期的电源适配器大都选用线性变压器,随着消费类电子产品对电源适配器有高效率、宽输入电压范围的要求,以及铜、铁和人力成本的增加,这类电源适配器里面原来的线性变压器大都逐渐被开关电源取代。从而使电源适配器由原来只能是交流 110伏或交流 220伏单电压输入改变为交流 85 至 264 伏的宽电压范围输入,输入电源频率在47 到 63赫兹之间。 电源适配器一般来讲空间体积都比较小,不能安装大体积的散热片,同时EMI 电磁辐射的屏蔽也是一个难以解决的问题。但是目前市面上电源适配器中的开关电源大多数都是采用普通的硬开关PW M控制方式设计的,存在开关噪声大、EMI 屏蔽结构复杂、材料和生产成本 高、转换效率不高散热器体积大内部空间拥挤,且待机功耗大无法达到节能标准,保护功能少可靠性低等许多难以克服的缺陷,尤其在 50W 以上低电压大电流输出的电源适配器,这些缺陷更加突出。 随着全球多个国家和地区各种节能规范的纷纷发布,例如“能源之星”认证项目、美国加州能源委员会(CEC)、欧盟行为准则、欧洲高能效电器组织(GEEA),均把节能放在环保的重要一环。对于想要出口欧美等地的电源产品,满足国际强制执行的待机功耗法规和安全认证标准非常重要。例如,全球范围内倡议待机功耗低于 1 瓦;UL 安规认证,CE 安规认证等。一方面是消费类电子产品对电源适配器的需求迅速增长,电源生产厂商须迅速扩大自己的产能,另一方面是世界多国出台的要求严格的节能法规,使得电源生产厂商在设计“绿色电源”、进行节能降耗方面面临着更大的压力,大多数用传统的 PW M 控制方式设计的电源适配器已无法达到“绿色电源”的设计要求。所以电源生产厂商必须放弃传统的 PW M 控制方式,采用新的 PW M 控制技术来设计自己新的电源适配器产品,才能适应不断增长的市场需求和开关电源产品规范标准的新要求,准谐振 PW M 控制技术就是一种能满足电源适配器新的设计要求的解决方案。所谓准谐振 PW M 控制简单讲就是控制开关管在电压谷底开通的一种 PW M 控制方式,又称为软开关...
