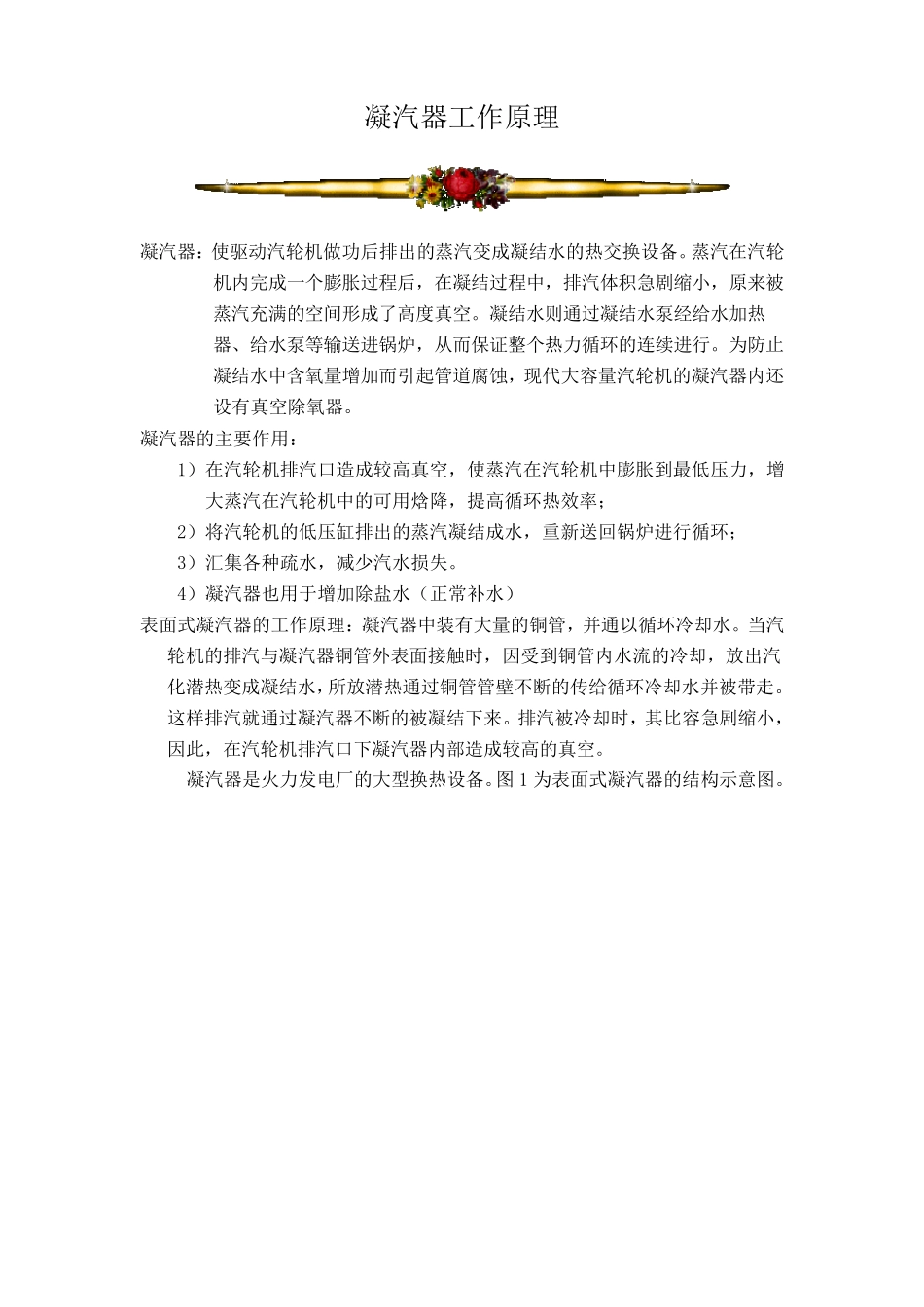

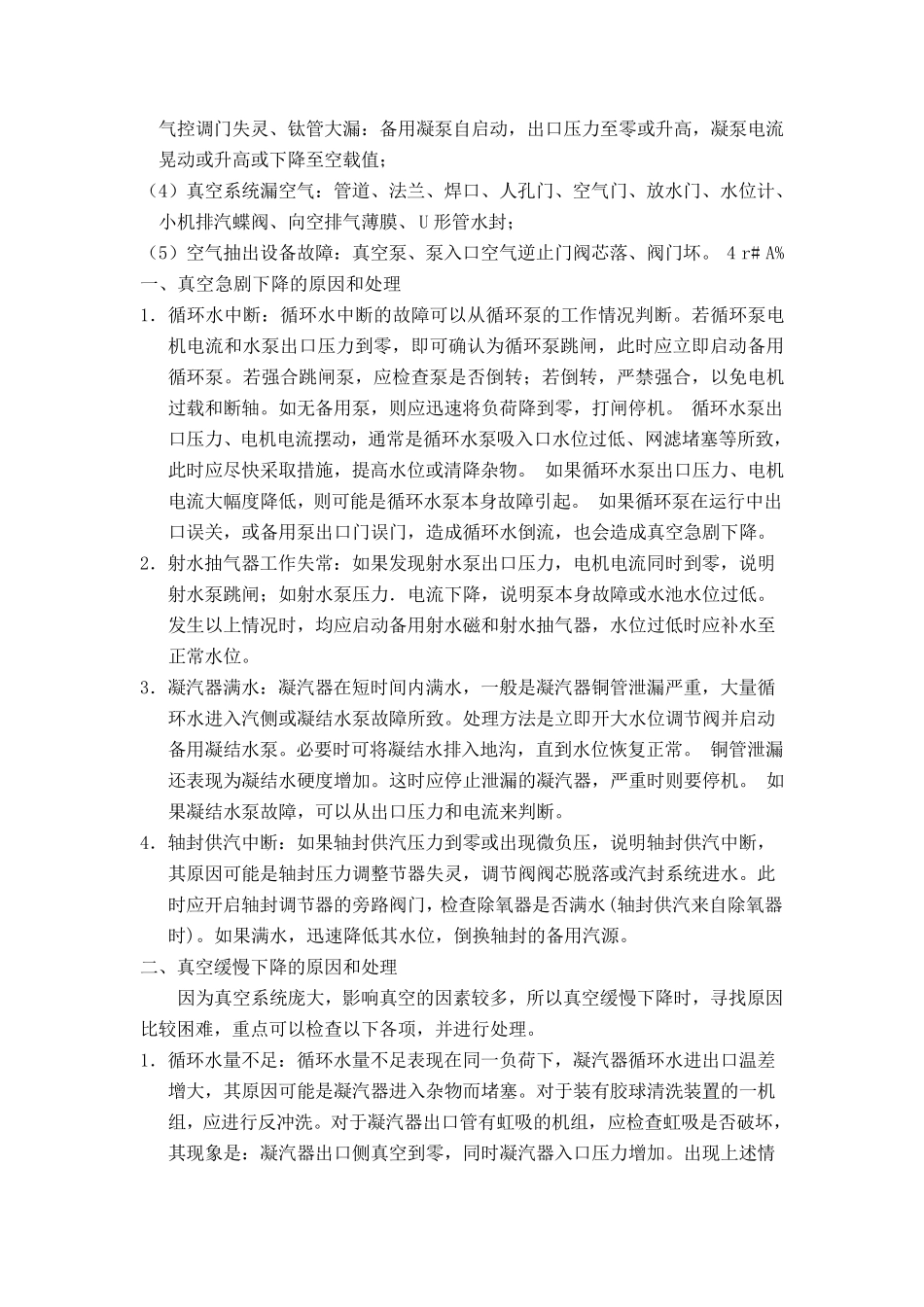

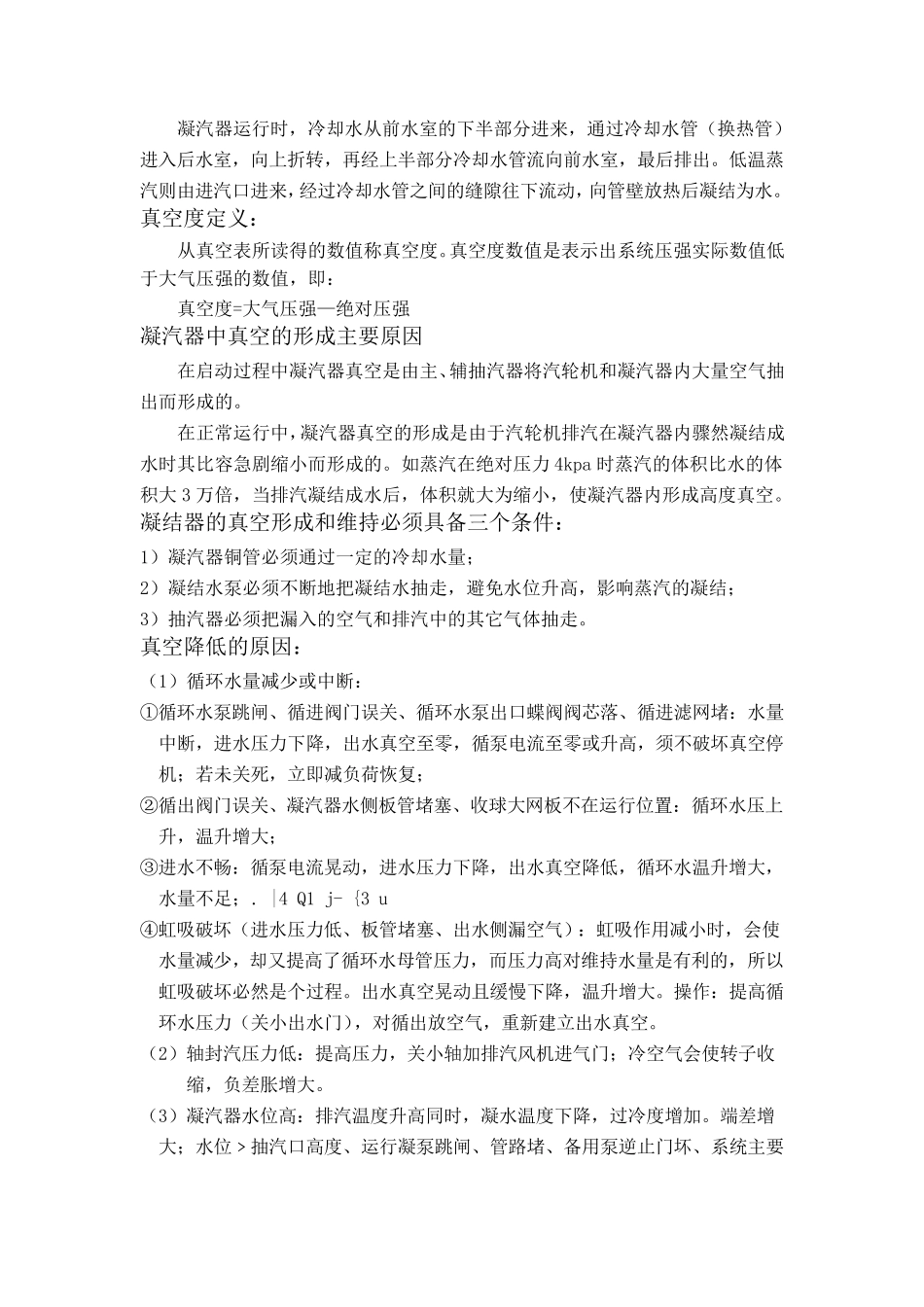

凝汽器工作原理 凝汽器：使驱动汽轮机做功后排出的蒸汽变成凝结水的热交换设备。蒸汽在汽轮机内完成一个膨胀过程后，在凝结过程中，排汽体积急剧缩小，原来被蒸汽充满的空间形成了高度真空。凝结水则通过凝结水泵经给水加热器、给水泵等输送进锅炉，从而保证整个热力循环的连续进行。为防止凝结水中含氧量增加而引起管道腐蚀，现代大容量汽轮机的凝汽器内还设有真空除氧器。 凝汽器的主要作用： 1）在汽轮机排汽口造成较高真空，使蒸汽在汽轮机中膨胀到最低压力，增大蒸汽在汽轮机中的可用焓降，提高循环热效率； 2）将汽轮机的低压缸排出的蒸汽凝结成水，重新送回锅炉进行循环； 3）汇集各种疏水，减少汽水损失。 4）凝汽器也用于增加除盐水（正常补水） 表面式凝汽器的工作原理：凝汽器中装有大量的铜管，并通以循环冷却水。当汽轮机的排汽与凝汽器铜管外表面接触时，因受到铜管内水流的冷却，放出汽化 潜 热变成凝结水，所 放潜 热通过铜管管壁 不 断 的传 给循环冷却水并被带 走 。这 样 排汽就 通过凝汽器不 断 的被凝结下 来。排汽被冷却时，其 比 容急剧缩小，因此 ，在汽轮机排汽口下 凝汽器内部 造成较高的真空。 凝汽器是 火 力发 电 厂 的大型 换热设备。图 1 为表面式凝汽器的结构 示 意 图 。 凝汽器运行时，冷却水从前水室的下半部分进来，通过冷却水管（换热管）进入后水室，向上折转，再经上半部分冷却水管流向前水室，最后排出。低温蒸汽则由进汽口进来，经过冷却水管之间的缝隙往下流动，向管壁放热后凝结为水。 真空度定义： 从真空表所读得的数值称真空度。真空度数值是表示出系统压强实际数值低于大气压强的数值，即： 真空度=大气压强—绝对压强 凝汽器中真空的形成主要原因 在启动过程中凝汽器真空是由主、辅抽汽器将汽轮机和凝汽器内大量空气抽出而形成的。 在正常运行中，凝汽器真空的形成是由于汽轮机排汽在凝汽器内骤然凝结成水时其比容急剧缩小而形成的。如蒸汽在绝对压力 4kpa 时蒸汽的体积比水的体积大3 万倍，当排汽凝结成水后，体积就大为缩小，使凝汽器内形成高度真空。 凝结器的真空形成和维持必须具备三个条件： 1）凝汽器铜管必须通过一定的冷却水量； 2）凝结水泵必须不断地把凝结水抽走，避免水位升高，影响蒸汽的凝结； 3）抽汽器必须把漏入的空气和排汽中的其它气体抽走。 真空降低的原因： （1）循环水量减少或中断： ①循环水泵跳闸 、循进...
