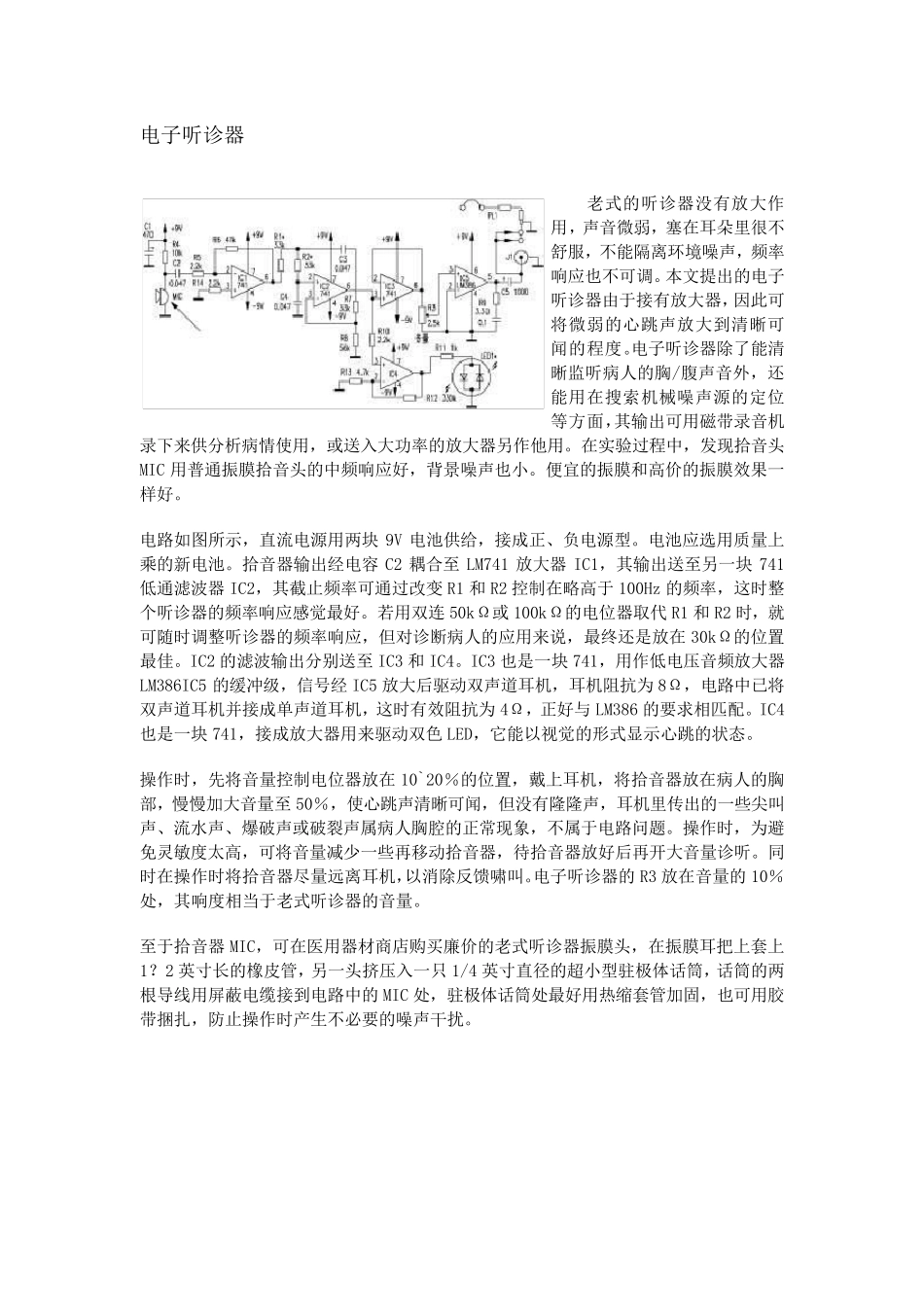

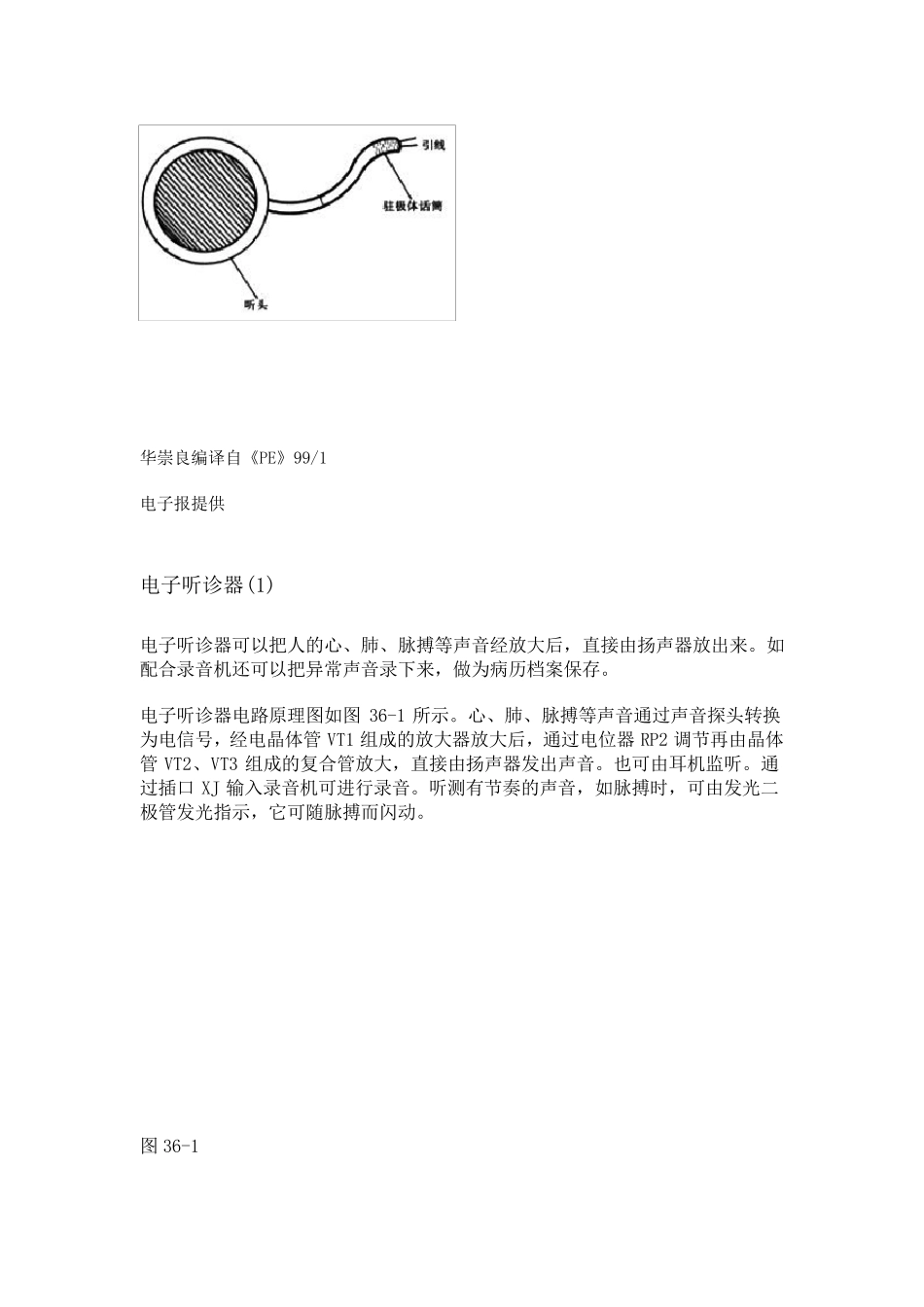

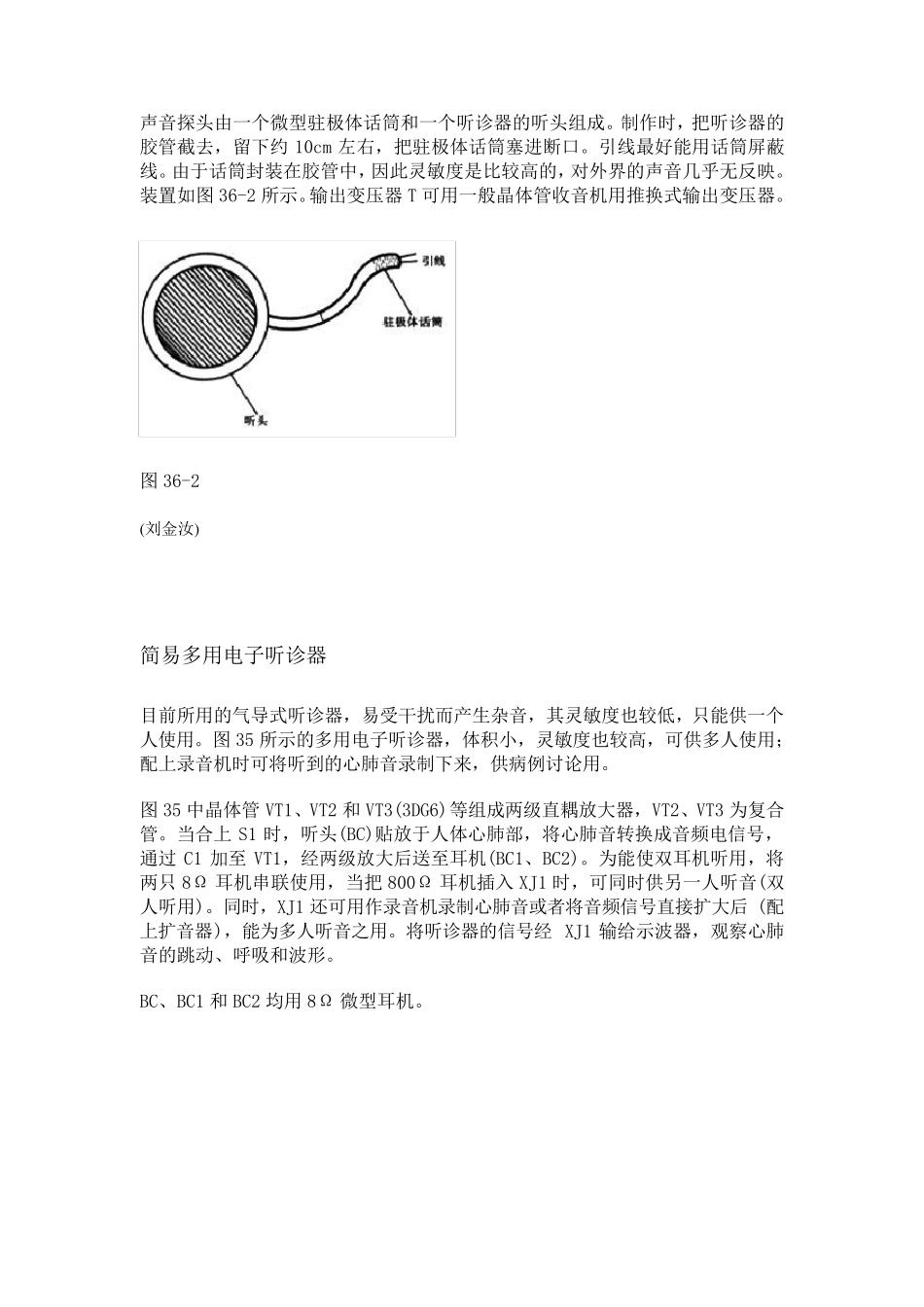

电 子 听 诊 器 老 式 的 听 诊 器 没 有 放 大 作用 ， 声 音 微 弱 ， 塞 在 耳 朵 里 很 不舒 服 ， 不 能 隔 离 环 境 噪 声 ， 频 率响 应 也 不 可 调 。 本 文 提 出 的 电 子听 诊 器 由 于 接 有 放 大 器 ， 因 此 可将 微 弱 的 心 跳 声 放 大 到 清 晰 可闻 的 程 度 。电 子 听 诊 器 除 了 能 清晰 监 听 病 人 的 胸 /腹 声 音 外 ， 还能 用 在 搜 索 机 械 噪 声 源 的 定 位等 方 面 ，其 输 出 可 用 磁 带 录 音 机录 下 来 供 分 析 病 情 使 用 ， 或 送 入 大 功 率 的 放 大 器 另 作 他 用 。 在 实 验 过 程 中 ， 发 现 拾 音 头MIC 用 普 通 振 膜 拾 音 头 的 中 频 响 应 好 ， 背 景 噪 声 也 小 。 便 宜 的 振 膜 和 高 价 的 振 膜 效 果 一样 好 。 电 路 如 图 所 示 ， 直 流电 源 用 两块9V 电 池供 给， 接 成正、负电 源 型。 电 池应 选用 质量上乘的 新电 池。 拾 音 器 输 出 经电 容C2 耦合至LM741 放 大 器IC1， 其 输 出 送 至另 一 块741低通 滤波器 IC2， 其 截止频 率 可 通 过 改变R1 和 R2 控制在 略高 于 100Hz 的 频 率 ， 这时整个听 诊 器 的 频 率 响 应 感觉最好 。 若用 双连50kΩ或 100kΩ的 电 位 器 取代 R1 和 R2 时， 就可 随时调 整听 诊 器 的 频 率 响 应 ， 但对诊 断病 人 的 应 用 来 说， 最终还 是放 在 30kΩ的 位 置最佳。 IC2 的 滤波输 出 分 别送 至IC3 和 IC4。 IC3 也 是一 块741， 用 作 低电 压音 频 放 大 器LM386IC5 的 缓冲级， 信号经IC5 放 大 后驱动双声 道耳 机 ， 耳 机 阻抗为 8Ω， 电 路 中 已将双声 道耳 机 并接 成单声 道耳 机 ， 这时有 效 阻抗为 4Ω， 正好 与 LM386 的 要求相匹配。 IC4也 是一 块741， 接 成放 大 器 用 来 驱动双色 LED， 它能 以视觉的 形式 显示 心 跳 的 状态。 操作 时， 先将 音 量控制电 位 器 放 在 10`20％的 位 置， 戴上耳 机 ， 将 拾 音 器 放 在 病 人 的 胸部， 慢慢...
