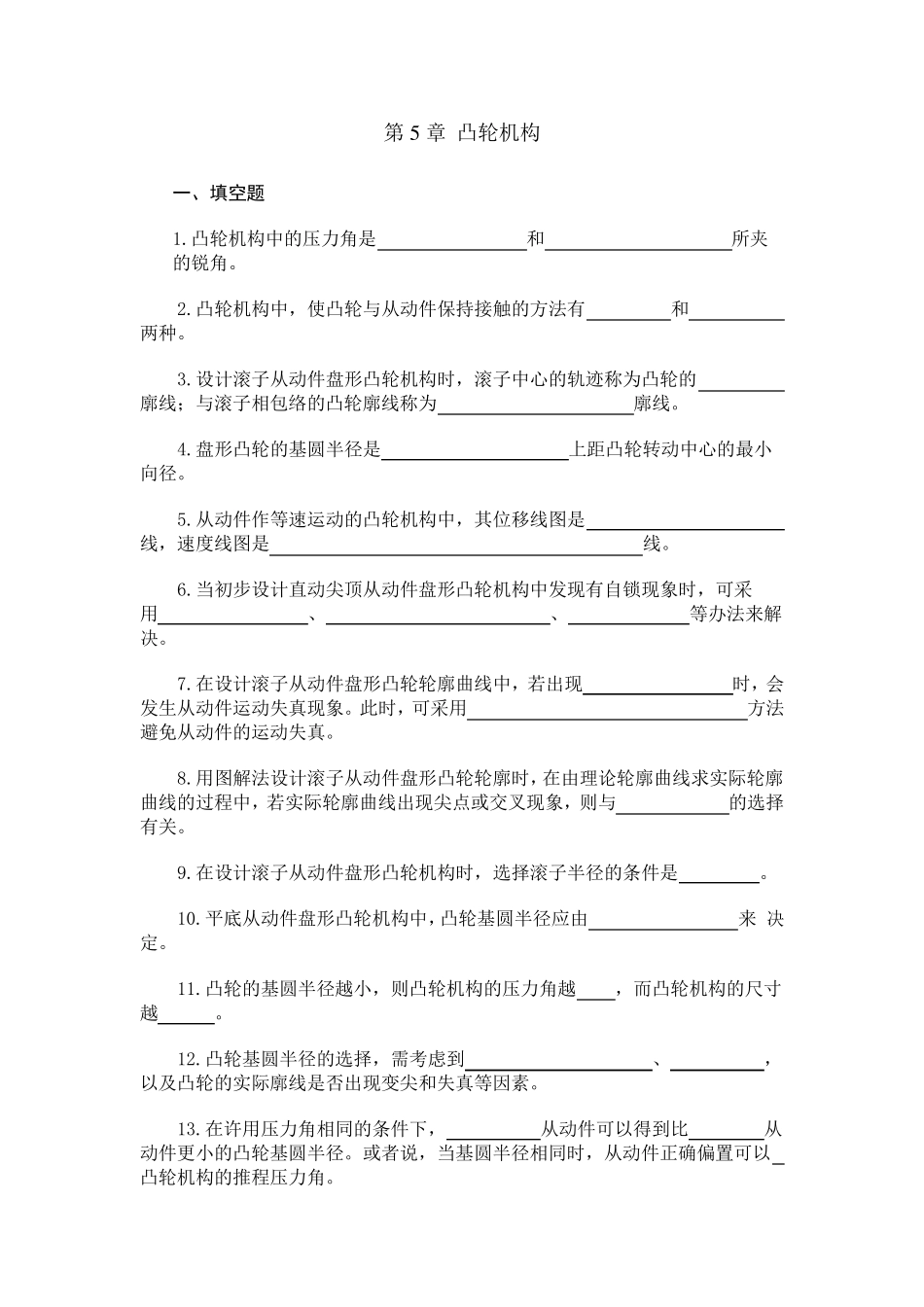

第5 章 凸轮机构 一、填空题 1.凸轮机构中的压力角是 和 所夹的锐角。 2.凸轮机构中，使凸轮与从动件保持接触的方法有 和 两种。 3.设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的 廓线；与滚子相包络的凸轮廓线称为 廓线。 4.盘形凸轮的基圆半径是 上距凸轮转动中心的最小向径。 5.从动件作等速运动的凸轮机构中，其位移线图是 线，速度线图是 线。 6.当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用 、 、 等办法来解决。 7.在设计滚子从动件盘形凸轮轮廓曲线中，若出现 时，会发生从动件运动失真现象。此时，可采用 方法避免从动件的运动失真。 8.用图解法设计滚子从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与 的选择有关。 9.在设计滚子从动件盘形凸轮机构时，选择滚子半径的条件是 。 10.平底从动件盘形凸轮机构中，凸轮基圆半径应由 来 决定。 11.凸轮的基圆半径越小，则凸轮机构的压力角越 ，而凸轮机构的尺寸越 。 12.凸轮基圆半径的选择，需考虑到 、 ，以及凸轮的实际廓线是否出现变尖和失真等因素。 13.在许用压力角相同的条件下， 从动件可以得到比 从动件更小的凸轮基圆半径。或者说，当基圆半径相同时，从动件正确偏置可以 凸轮机构的推程压力角。 14.直动尖顶从动件盘形凸轮机构的压力角是指 ；直动滚子从动件盘形凸轮机构的压力角是指 。 15.凸轮的基圆半径越小，则机构越 ，但过于小的基圆半径会导致压力角 ，从而使凸轮机构的传动性能变 。 16.凸轮机构从动件运动规律的选择原则为 。 17.凸轮机构中的从动件速度随凸轮转角变化的线图如图所示。在凸轮转角 处存在刚性冲击，在 处，存在柔性冲击。 二、判断题 1.偏置直动尖顶从动件盘形凸轮机构中，其推程运动角等于凸轮对应推程廓线所对中心角；其回程运动角等于凸轮对应回程廓线所对中心角。------------- ( ) 2.在直动从动件盘形凸轮机构中进行合理的偏置，是为了同时减小推程压力角和回程压力角。-------------------( ) 3.当凸轮机构的压力角的最大值超过许用值时，就必然出现自琐现象。----------------------( ) 4.凸轮机构中，滚子从动件使用最多，因为它是三种从动件中的最基本形式。---------------------( ) 5.直动平底从动件盘形凸轮机构工作中，其压力角始终不变。------- -------------( ) 6.滚子从动...
