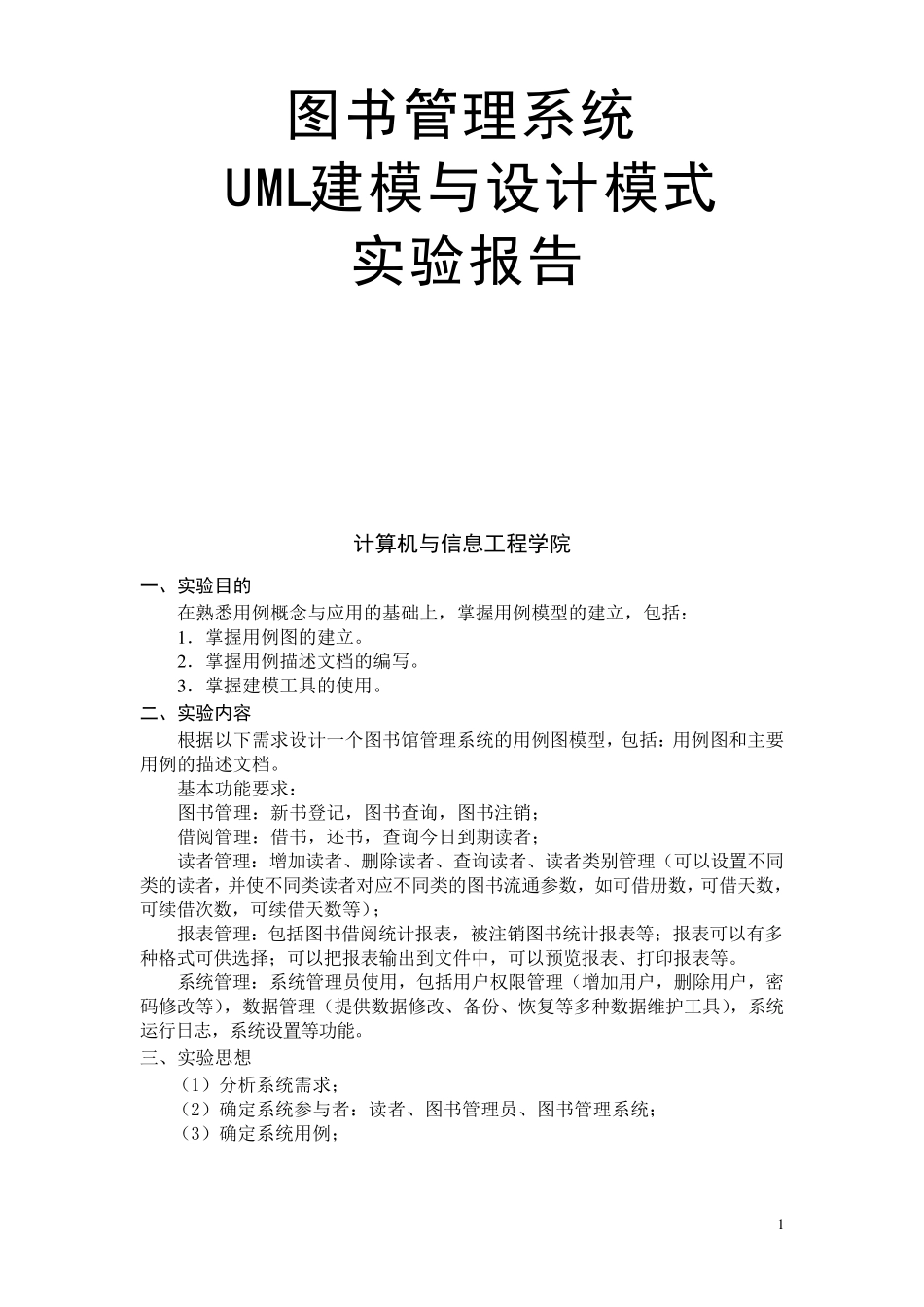

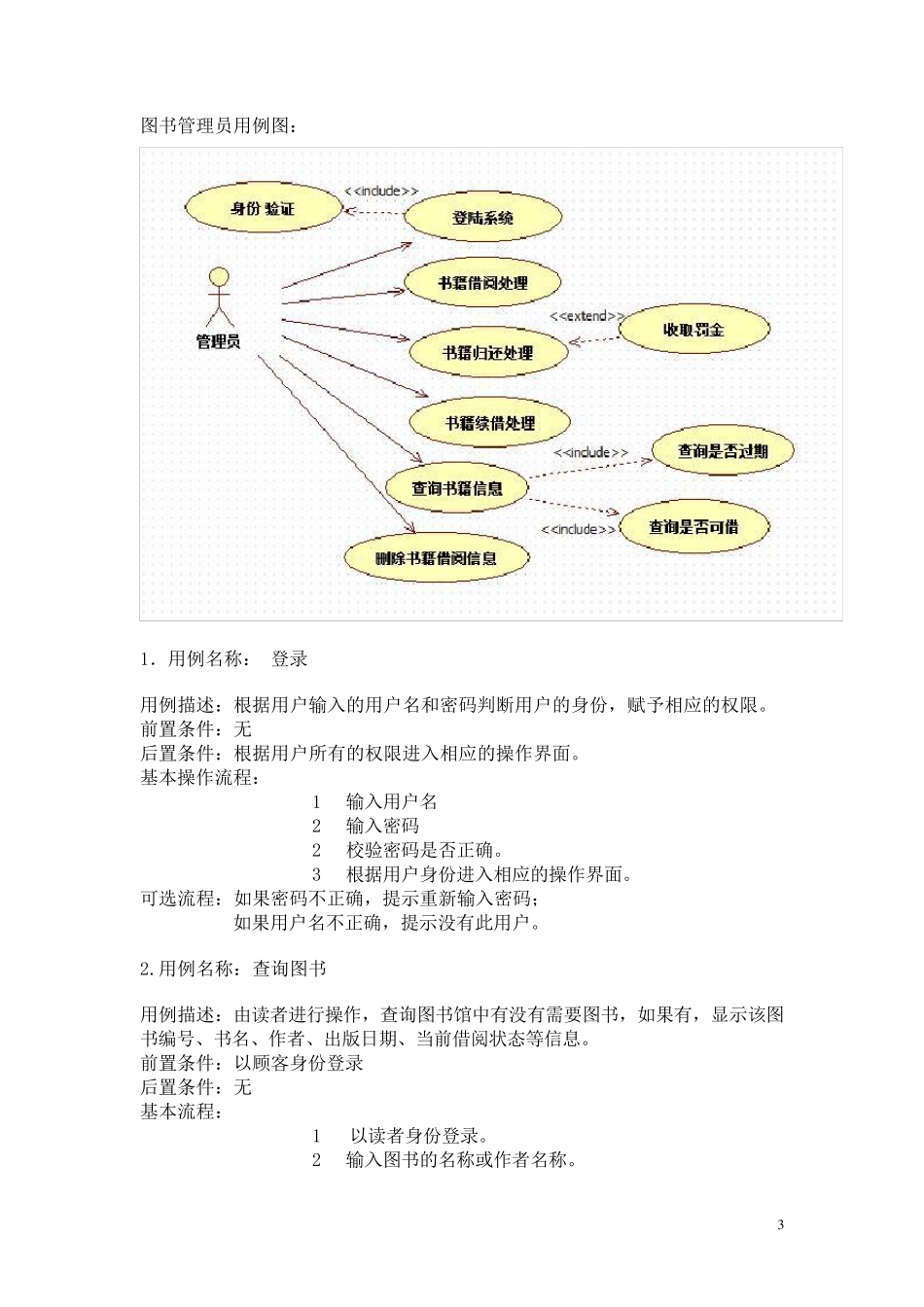

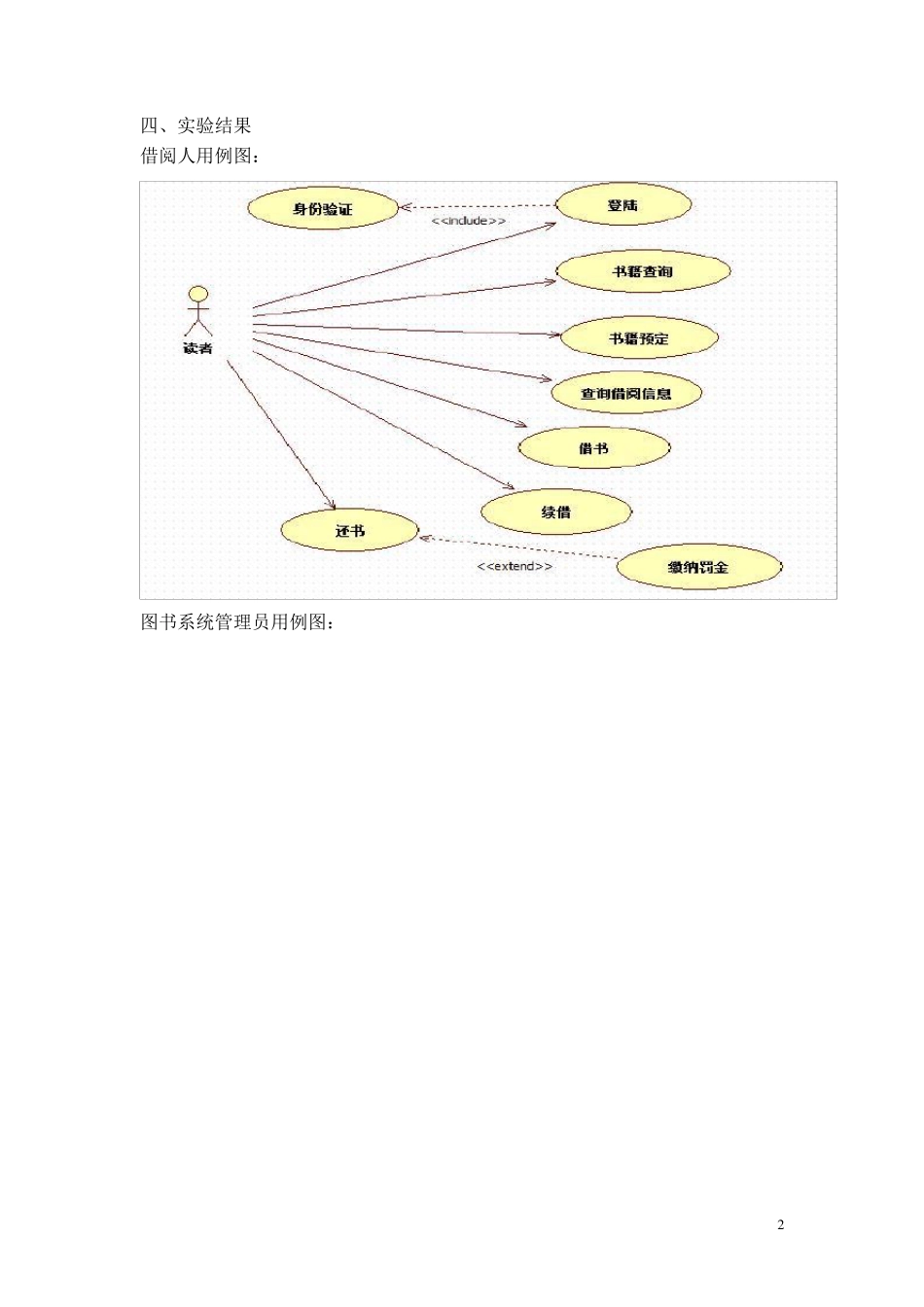

1 图书管理系统 UML建模与设计模式 实验报告 计算机与信息工程学院 一、实验目的 在熟悉用例概念与应用的基础上，掌握用例模型的建立，包括： 1 ．掌握用例图的建立。 2 ．掌握用例描述文档的编写。 3 ．掌握建模工具的使用。 二、实验内容 根据以下需求设计一个图书馆管理系统的用例图模型，包括：用例图和主要用例的描述文档。 基本功能要求： 图书管理：新书登记，图书查询，图书注销； 借阅管理：借书，还书，查询今日到期读者； 读者管理：增加读者、删除读者、查询读者、读者类别管理（可以设置不同类的读者，并使不同类读者对应不同类的图书流通参数，如可借册数，可借天数，可续借次数，可续借天数等）； 报表管理：包括图书借阅统计报表，被注销图书统计报表等；报表可以有多种格式可供选择；可以把报表输出到文件中，可以预览报表、打印报表等。 系统管理：系统管理员使用，包括用户权限管理（增加用户，删除用户，密码修改等），数据管理（提供数据修改、备份、恢复等多种数据维护工具），系统运行日志，系统设置等功能。 三、实验思想 （1）分析系统需求； （2）确定系统参与者：读者、图书管理员、图书管理系统； （3）确定系统用例； 2 四、实验结果 借阅人用例图： 图书系统管理员用例图： 3 图书管理员用例图： 1．用例名称： 登录 用例描述：根据用户输入的用户名和密码判断用户的身份，赋予相应的权限。 前置条件：无 后置条件：根据用户所有的权限进入相应的操作界面。 基本操作流程： 1 输入用户名 2 输入密码 2 校验密码是否正确。 3 根据用户身份进入相应的操作界面。 可选流程：如果密码不正确，提示重新输入密码； 如果用户名不正确，提示没有此用户。 2.用例名称：查询图书 用例描述：由读者进行操作，查询图书馆中有没有需要图书，如果有，显示该图书编号、书名、作者、出版日期、当前借阅状态等信息。 前置条件：以顾客身份登录 后置条件：无 基本流程： 1 以读者身份登录。 2 输入图书的名称或作者名称。 4 3 显示相关图书的信息。 可选流程：如果没有该图书，返回提示信息：“没有找到图书”。 3．用例名称：借书 用例描述： 由图书管理员把读者的借书卡的条码读入计算机，再将读者所选图书的条码读入计算机，在不超过读者允许借书的情况下，累计该读者所借的书；否则提示超过借书数量。 前置条件：以图书管理员的身份登录系统。 后置条件：图书信...
