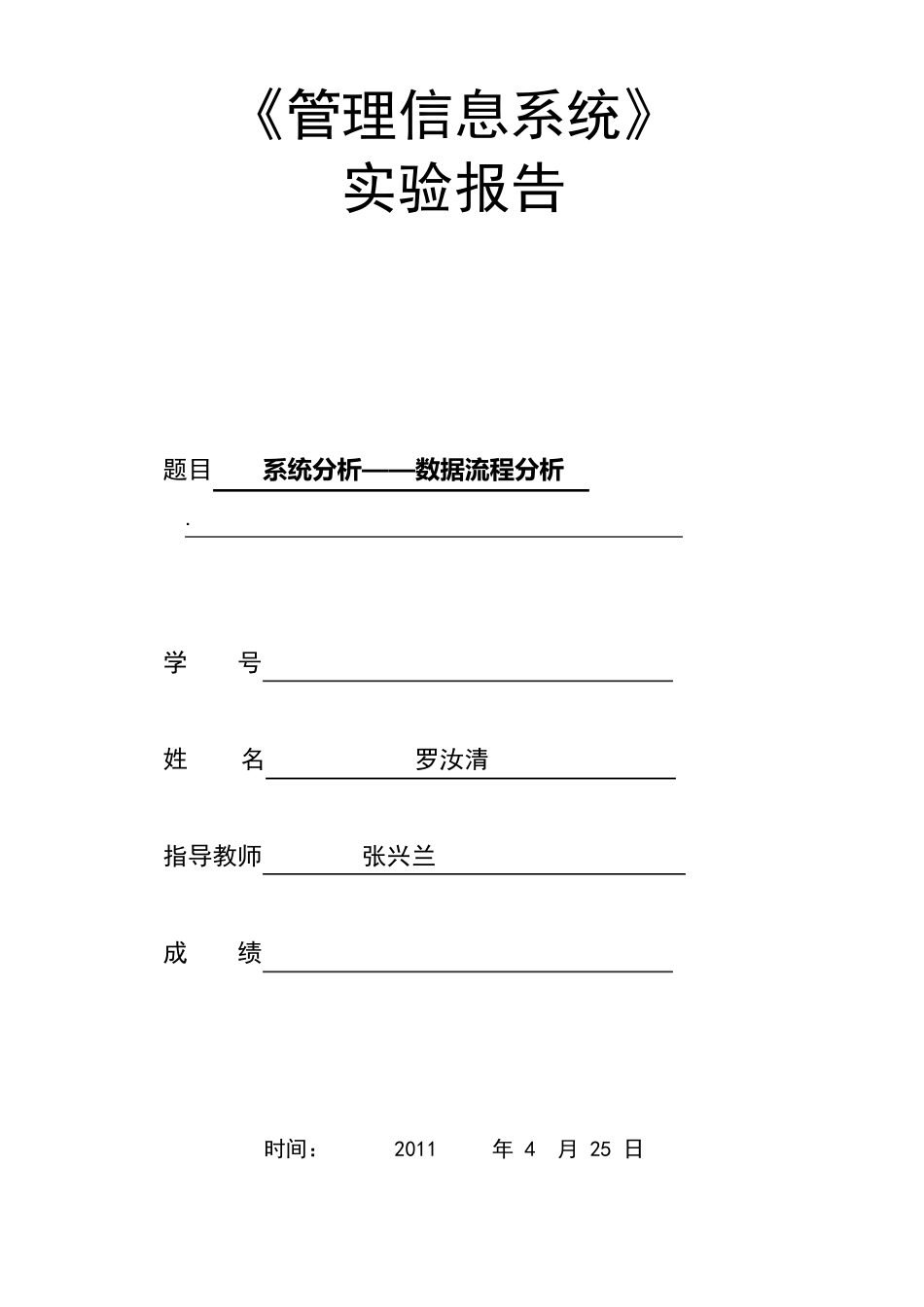

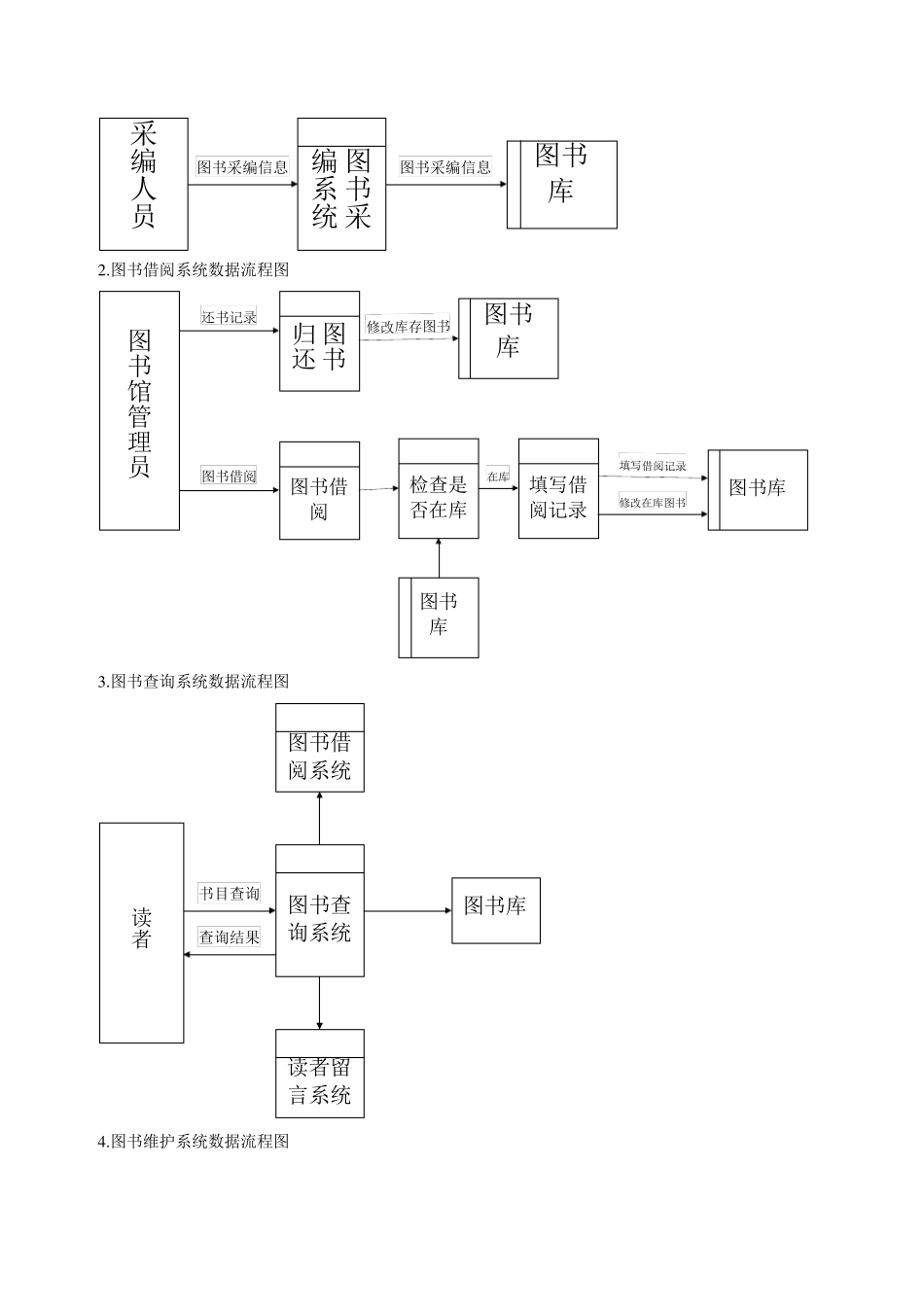

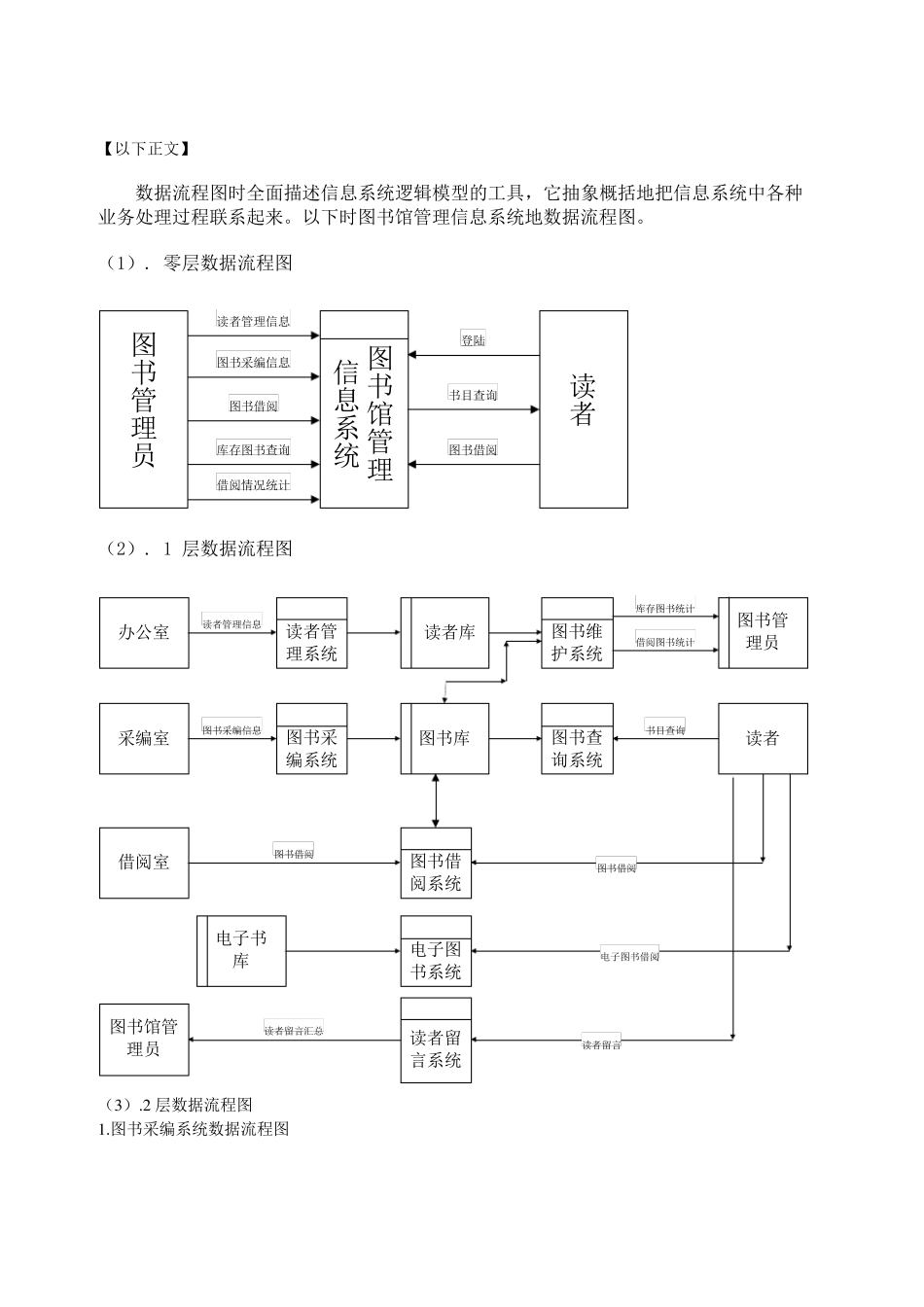

《管理信息系统》 实验报告 题目 系 统 分析 ——数据流程分析 . 学 号 *********** 姓 名 罗汝清 指导教师 张兴兰 成 绩 时间： 2011 年 4 月 25 日 【以下正文】 数据流程图时全面描述信息系统逻辑模型的工具，它抽象概括地把信息系统中各种业务处理过程联系起来。以下时图书馆管理信息系统地数据流程图。 （1）. 零层数据流程图 图书管理员图书馆管理信息系统读者图书采编信息读者管理信息图书借阅库存图书查询借阅情况统计书目查询登陆图书借阅 （2）. 1 层数据流程图 办公室读者管理系统读者库图书维护系统图书管理员采编室借阅室图书采编系统图书库电子书库图书借阅系统图书查询系统电子图书系统读者图书馆管理员读者留言系统读者管理信息库存图书统计借阅图书统计图书采编信息书目查询图书借阅图书借阅电子图书借阅读者留言汇总读者留言 （3 ）.2 层数据流程图 1 .图书采编系统数据流程图 采编人员图书采编系统图书库图书采编信息图书采编信息 2 .图书借阅系统数据流程图 图书馆管理员图书归还图书库还书记录修改库存图书图书借阅图书库图书借阅检查是否在库图书库填写借阅记录在库填写借阅记录修改在库图书 3 .图书查询系统数据流程图 读者图书查询系统图书借阅系统图书库读者留言系统书目查询查询结果 4 .图书维护系统数据流程图 读者库借阅库图书库图书维护图书管理员库存图书统计借阅图书统计读者信息统计图书维护需求 5 .读者管理系统数据流程图 图书管理员读者登录检查读者库读者查询结果读者信息查询读者信息 数据字典： 图书信息表:本表主要用于存储图书信息, 字段名 数据类型 可否为空 说明 编号 CHAR(10) NOT NULL 主键（唯一标识） 书 名 CHAR(20) NOT NULL 作 者 CHAR(10) NOT NULL 出版社 CHAR(20) NOT NULL 是否借出 CHAR(2) NOT NULL 默认‘否’（‘是’，‘否’） 价格 MONEY(8) NOT NULL 页码 CHAR(10) NOT NULL 类别 CHAR(10) NOT NULL 进货日期 Datatime(8) NOT NULL 出版日期 Datatime(8) NOT NULL 主码为:（图书）编号 借书卡表:本表主要用于存储读者信息: 字段名 数据类型 可否为空 说明 卡号 CHAR(10) NOT NULL 主键 姓名 CHAR(10) NOT NULL 密码 CHAR(10) NOT NULL 性别 CHAR(2) NOT NULL 默认‘男’（‘男’，‘女’） 班级 CHAR(10) NOT NULL 借书数目 INT NOT NULL 默...
