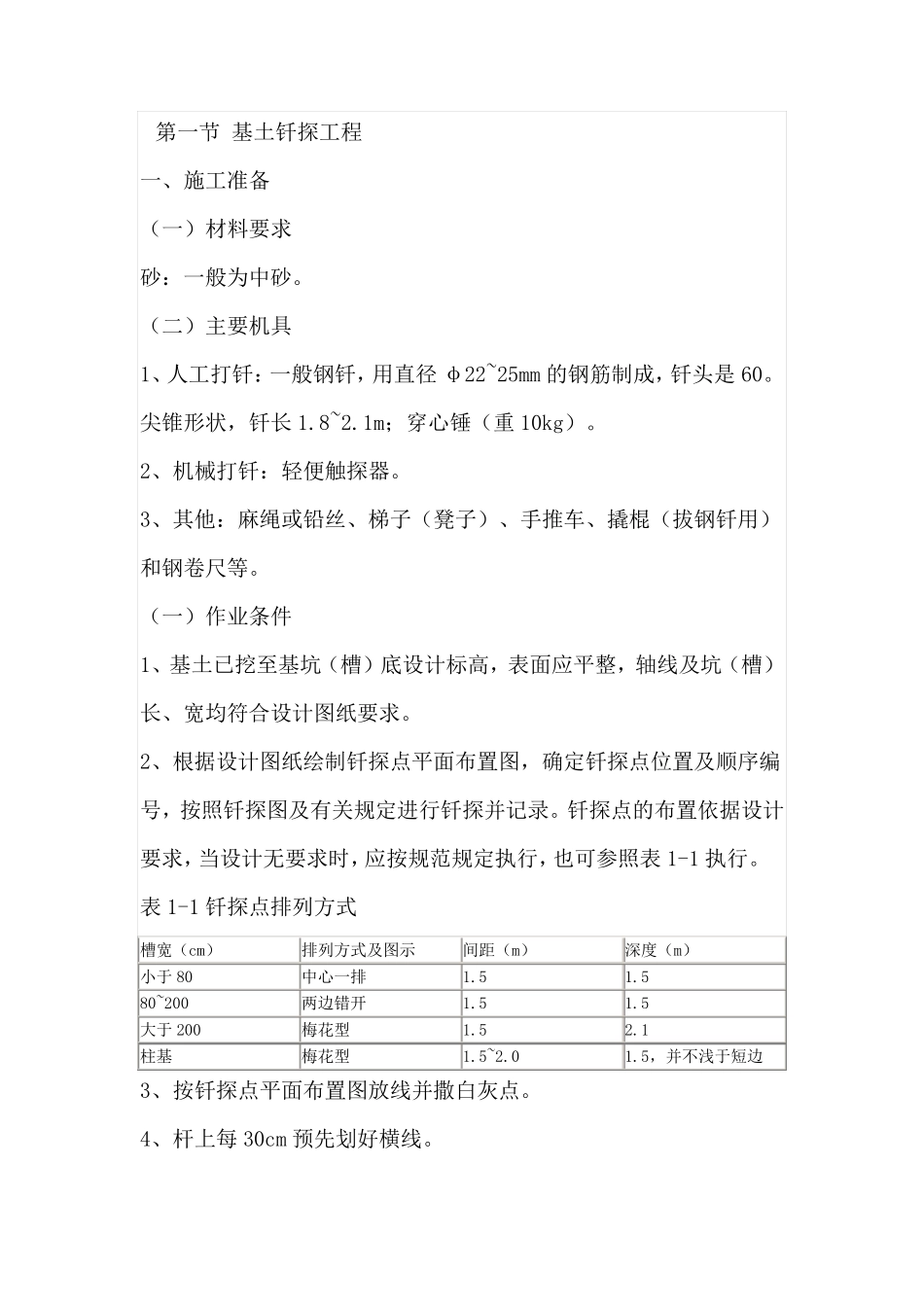

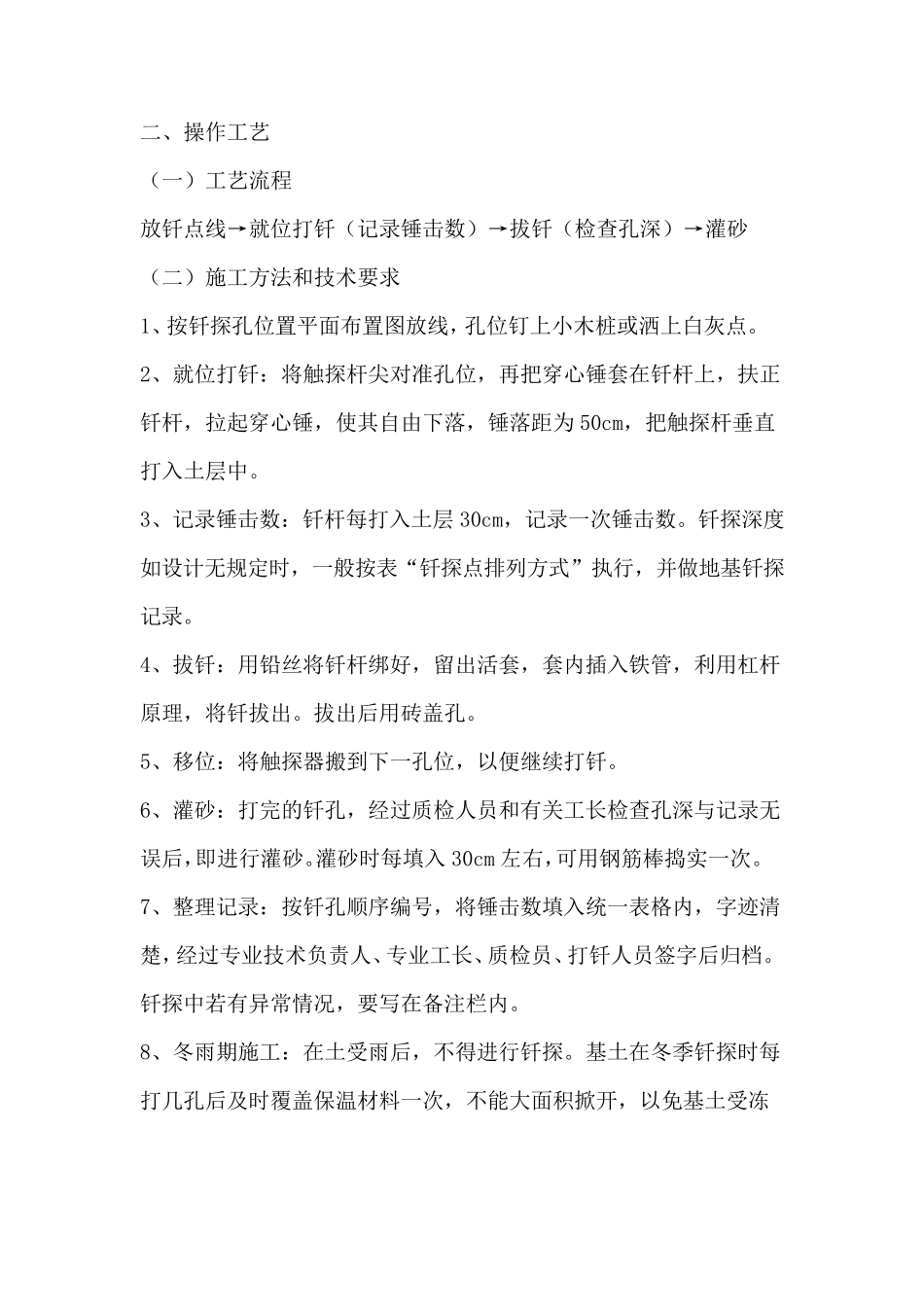

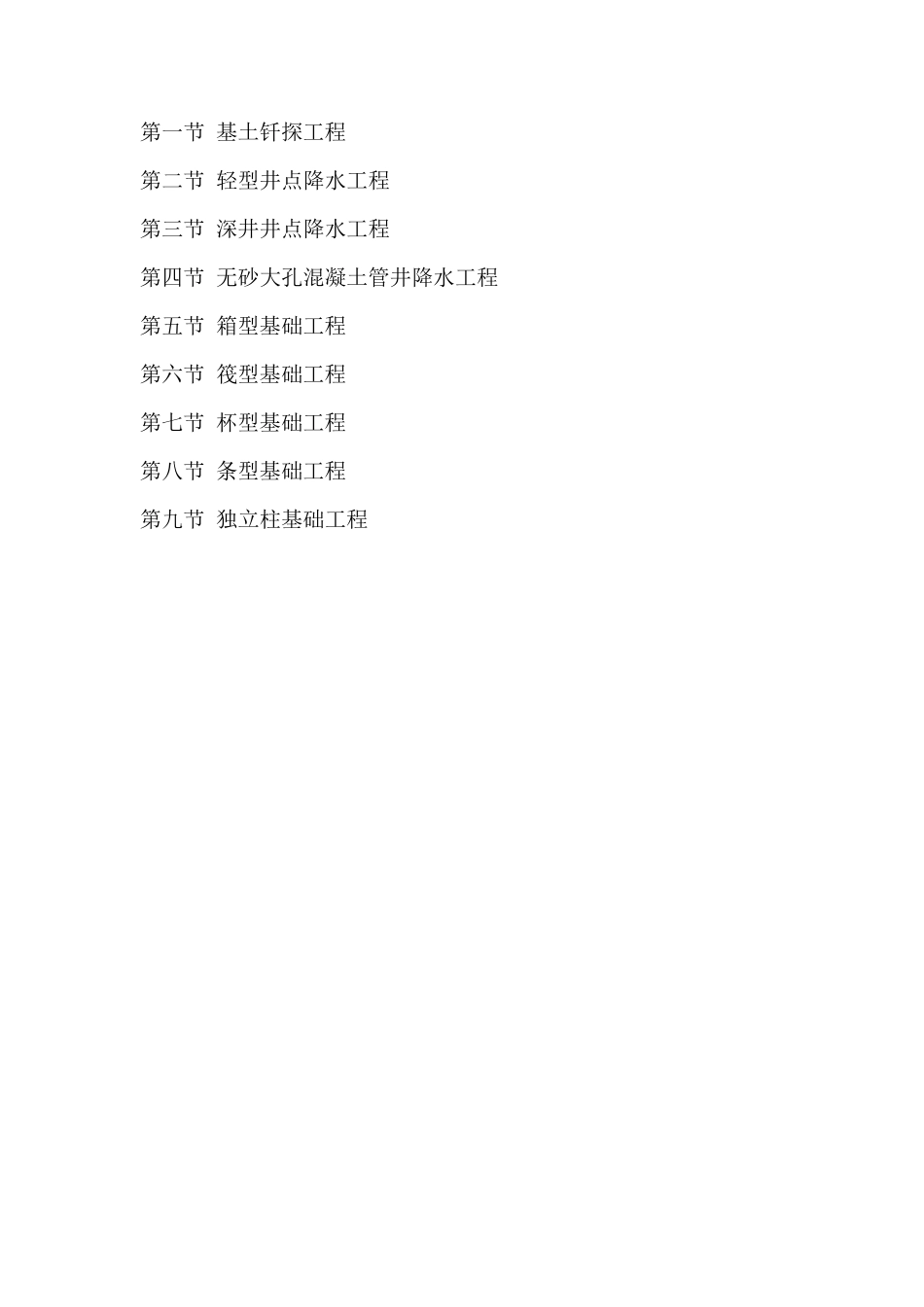

第一节 基土钎探工程 第二节 轻型井点降水工程 第三节 深井井点降水工程 第四节 无砂大孔混凝土管井降水工程 第五节 箱型基础工程 第六节 筏型基础工程 第七节 杯型基础工程 第八节 条型基础工程 第九节 独立柱基础工程 第一节 基土钎探工程 一、施工准备 （一）材料要求 砂：一般为中砂。 （二）主要机具 1、人工打钎：一般钢钎，用直径φ22~25mm 的钢筋制成，钎头是 60。尖锥形状，钎长 1.8~2.1m；穿心锤（重 10kg）。 2、机械打钎：轻便触探器。 3、其他：麻绳或铅丝、梯子（凳子）、手推车、撬棍（拔钢钎用）和钢卷尺等。 （一）作业条件 1、基土已挖至基坑（槽）底设计标高，表面应平整，轴线及坑（槽）长、宽均符合设计图纸要求。 2、根据设计图纸绘制钎探点平面布置图，确定钎探点位置及顺序编号，按照钎探图及有关规定进行钎探并记录。钎探点的布置依据设计要求，当设计无要求时，应按规范规定执行，也可参照表 1-1 执行。 表 1-1 钎探点排列方式 槽宽（cm） 排列方式及图示 间距（m） 深度（m） 小于80 中心一排 1.5 1.5 80~200 两边错开 1.5 1.5 大于200 梅花型 1.5 2.1 柱基 梅花型 1.5~2.0 1.5，并不浅于短 边 3、按钎探点平面布置图放 线并撒 白 灰 点。 4、杆 上 每 30cm 预 先 划 好 横 线。 二、操作工艺 （一）工艺流程 放钎点线→就位打钎（记录锤击数）→拔钎（检查孔深）→灌砂 （二）施工方法和技术要求 1、按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。 2、就位打钎：将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距为50cm，把触探杆垂直打入土层中。 3、记录锤击数：钎杆每打入土层30cm，记录一次锤击数。钎探深度如设计无规定时，一般按表“钎探点排列方式”执行，并做地基钎探记录。 4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理，将钎拔出。拔出后用砖盖孔。 5、移位：将触探器搬到下一孔位，以便继续打钎。 6、灌砂：打完的钎孔，经过质检人员和有关工长检查孔深与记录无误后，即进行灌砂。灌砂时每填入30cm 左右，可用钢筋棒捣实 一次。 7、整 理记录：按钎孔顺 序 编 号 ，将锤击数填入统 一表格 内，字 迹 清楚 ，经过专 业 技术负 责 人、专 业 工长、质检员、打钎人员签 字 后归 档 。钎探中若 有异 常 情 况 ，要...
