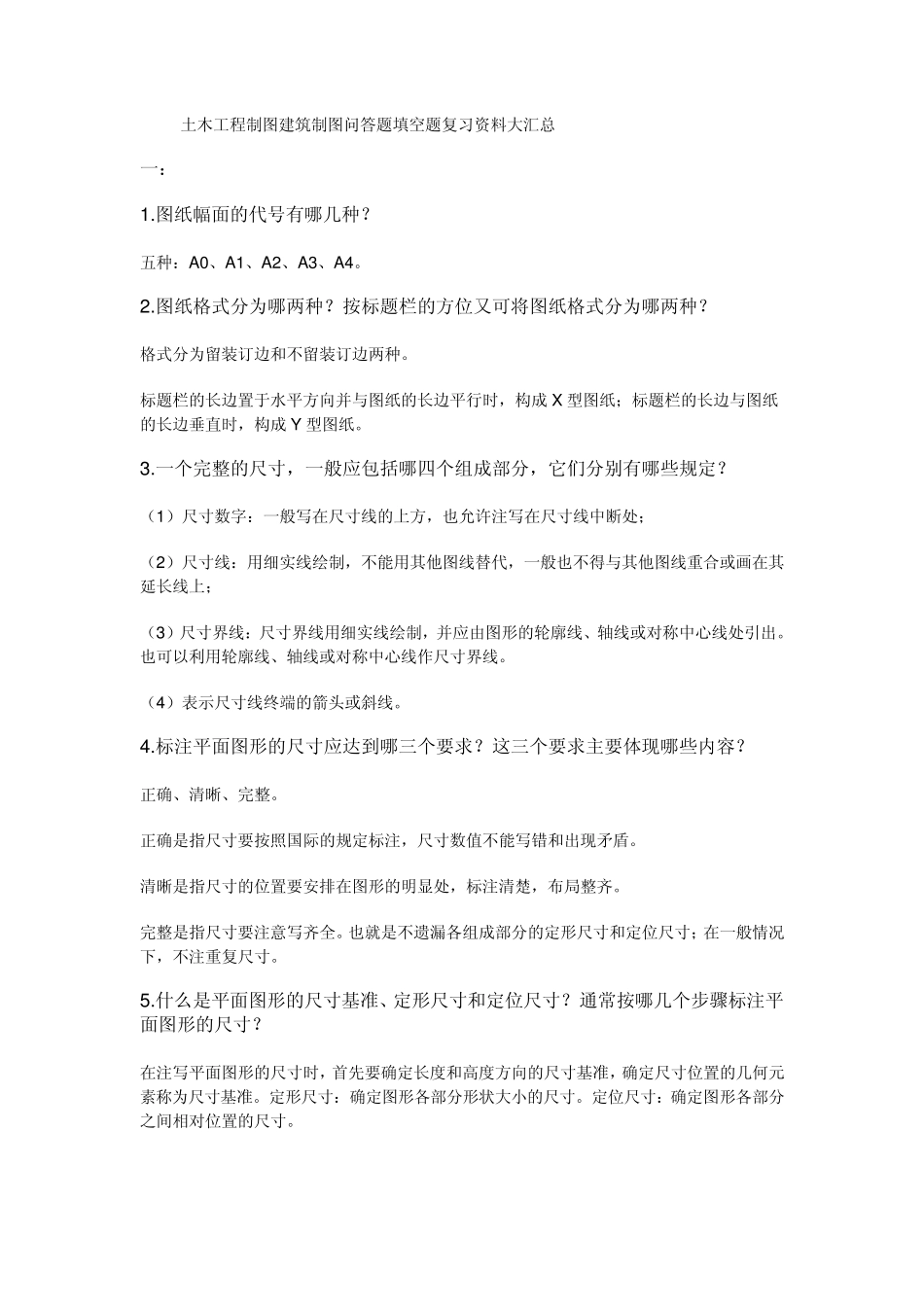

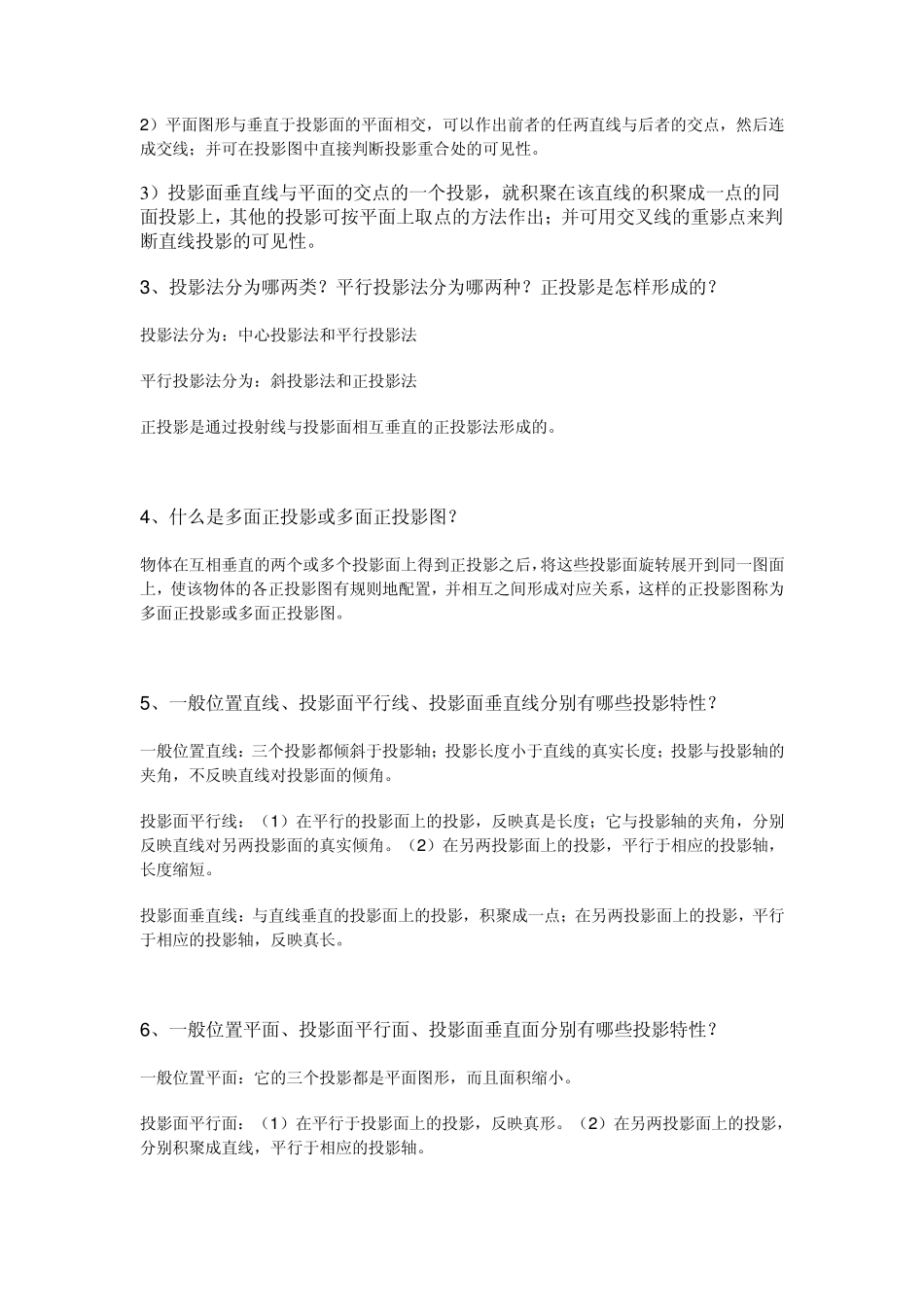

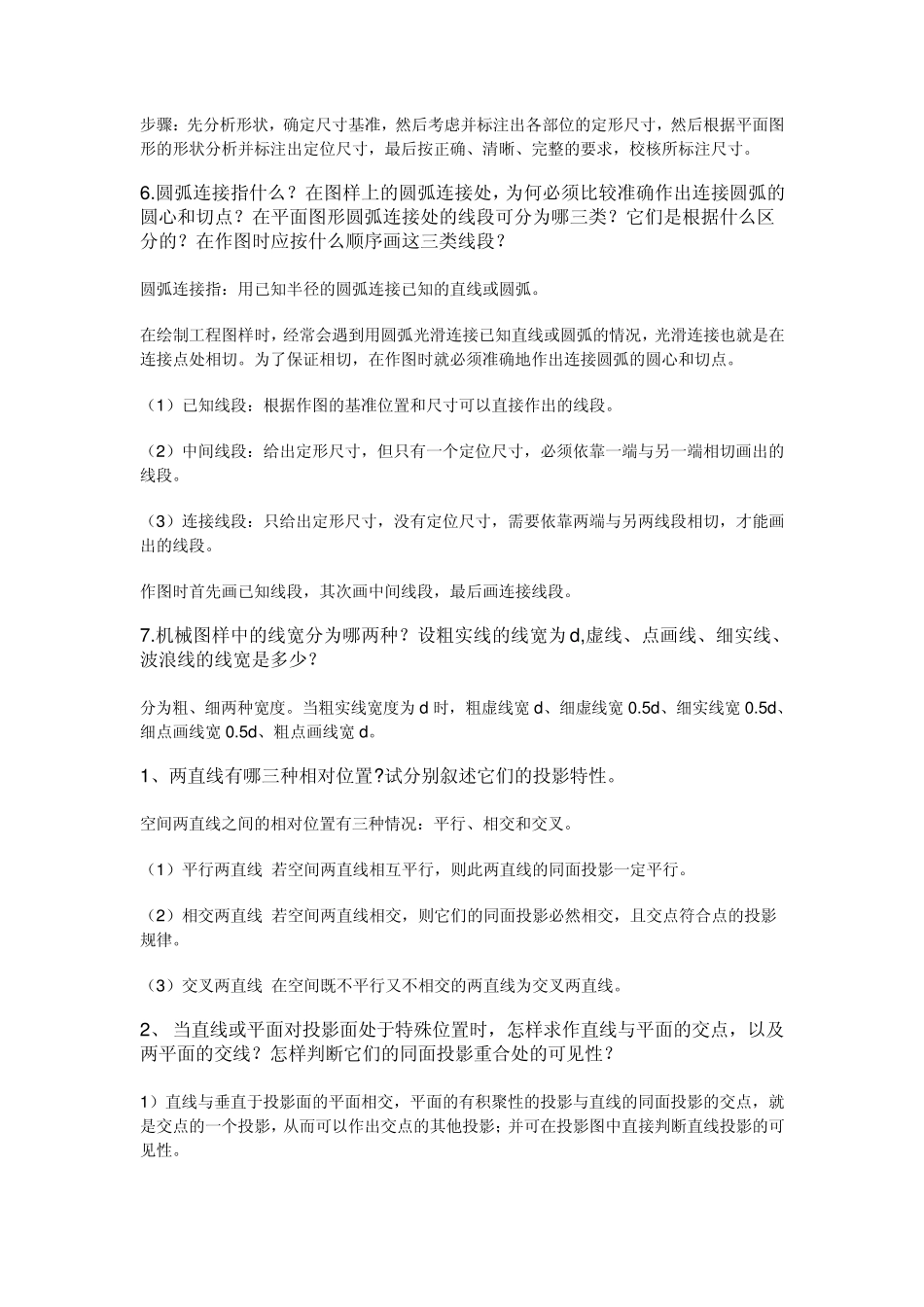

土木工程制图建筑制图问答题填空题复习资料大汇总 一： 1.图纸幅面的代号有哪几种？ 五种：A0、A1、A2、A3、A4。 2.图纸格式分为哪两种？按标题栏的方位又可将图纸格式分为哪两种？ 格式分为留装订边和不留装订边两种。 标题栏的长边置于水平方向并与图纸的长边平行时，构成 X 型图纸；标题栏的长边与图纸的长边垂直时，构成 Y 型图纸。 3.一个完整的尺寸，一般应包括哪四个组成部分，它们分别有哪些规定？ （1）尺寸数字：一般写在尺寸线的上方，也允许注写在尺寸线中断处； （2）尺寸线：用细实线绘制，不能用其他图线替代，一般也不得与其他图线重合或画在其延长线上； （3）尺寸界线：尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可以利用轮廓线、轴线或对称中心线作尺寸界线。 （4）表示尺寸线终端的箭头或斜线。 4.标注平面图形的尺寸应达到哪三个要求？这三个要求主要体现哪些内容？ 正确、清晰、完整。 正确是指尺寸要按照国际的规定标注，尺寸数值不能写错和出现矛盾。 清晰是指尺寸的位置要安排在图形的明显处，标注清楚，布局整齐。 完整是指尺寸要注意写齐全。也就是不遗漏各组成部分的定形尺寸和定位尺寸；在一般情况下，不注重复尺寸。 5.什么是平面图形的尺寸基准、定形尺寸和定位尺寸？通常按哪几个步骤标注平面图形的尺寸？ 在注写平面图形的尺寸时，首先要确定长度和高度方向的尺寸基准，确定尺寸位置的几何元素称为尺寸基准。定形尺寸：确定图形各部分形状大小的尺寸。定位尺寸：确定图形各部分之间相对位置的尺寸。 步骤：先分析形状，确定尺寸基准，然后考虑并标注出各部位的定形尺寸，然后根据平面图形的形状分析并标注出定位尺寸，最后按正确、清晰、完整的要求，校核所标注尺寸。 6 .圆弧连接指什么？在图样上的圆弧连接处，为何必须比较准确作出连接圆弧的圆心和切点？在平面图形圆弧连接处的线段可分为哪三类？它们是根据什么区分的？在作图时应按什么顺序画这三类线段？ 圆弧连接指：用已知半径的圆弧连接已知的直线或圆弧。 在绘制工程图样时，经常会遇到用圆弧光滑连接已知直线或圆弧的情况，光滑连接也就是在连接点处相切。为了保证相切，在作图时就必须准确地作出连接圆弧的圆心和切点。 （1 ）已知线段：根据作图的基准位置和尺寸可以直接作出的线段。 （2 ）中间线段：给出定形尺寸，但只有一个定位尺寸，必须依靠一端与另一端相切画出的线段。 （3 ...
