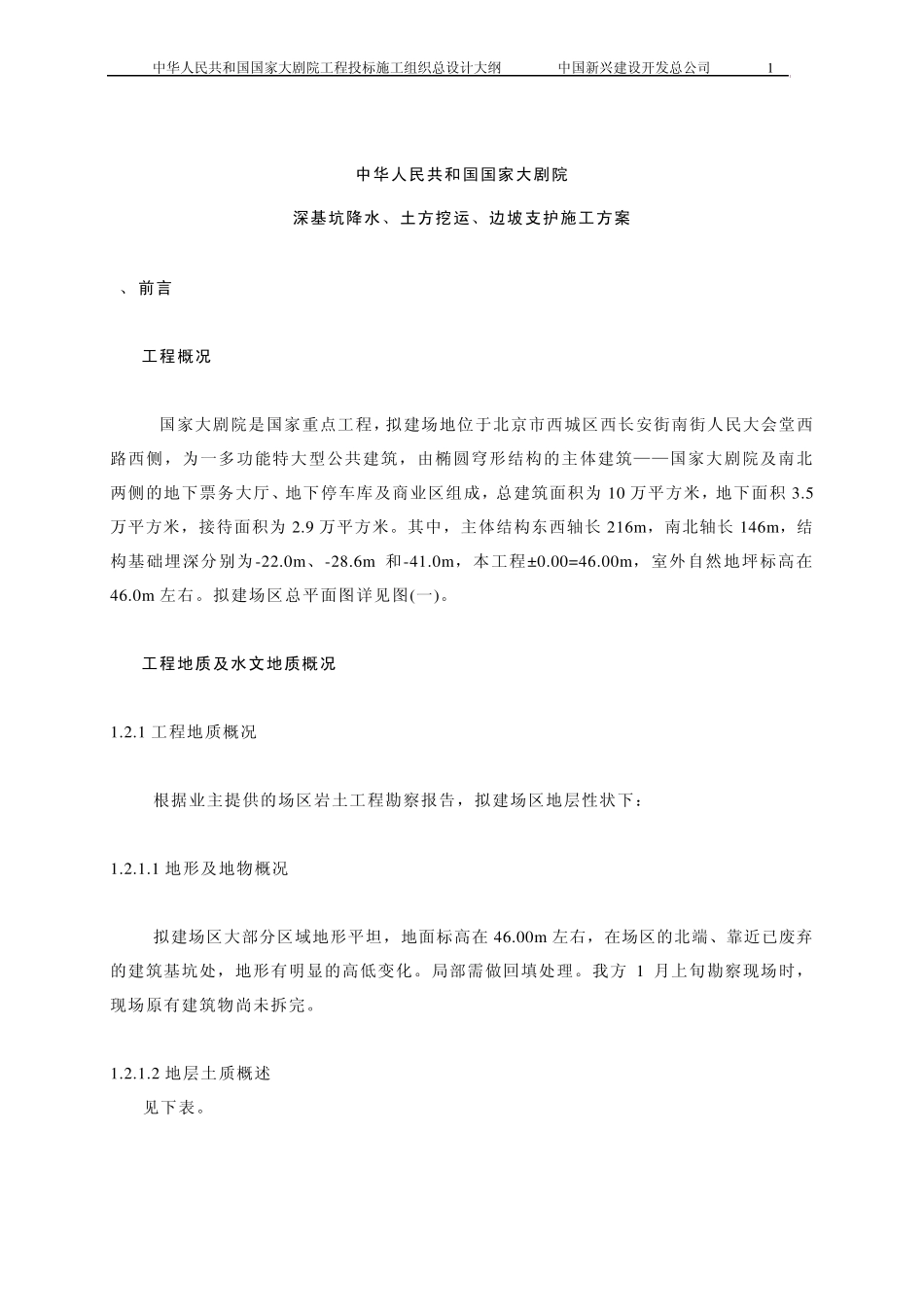

中华人民共和国国家大剧院工程投标施工组织总设计大纲 中国新兴建设开发总公司 1 中华人民共和国国家大剧院 深基坑降水、土方挖运、边坡支护施工方案 1、 前言 1.1工程概况 国家大剧院是国家重点工程，拟建场地位于北京市西城区西长安街南街人民大会堂西路西侧，为一多功能特大型公共建筑，由椭圆穹形结构的主体建筑——国家大剧院及南北两侧的地下票务大厅、地下停车库及商业区组成，总建筑面积为10 万平方米，地下面积 3.5万平方米，接待面积为2.9 万平方米。其中，主体结构东西轴长216m，南北轴长146m，结构基础埋深分别为-22.0m、-28.6m 和-41.0m，本工程±0.00=46.00m，室外自然地坪标高在46.0m 左右。拟建场区总平面图详见图(一)。 1.2工程地质及水文地质概况 1.2.1 工程地质概况 根据业主提供的场区岩土工程勘察报告，拟建场区地层性状下： 1.2.1.1 地形及地物概况 拟建场区大部分区域地形平坦，地面标高在 46.00m 左右，在场区的北端、靠近已废弃的建筑基坑处，地形有明显的高低变化。局部需做回填处理。我方 1 月上旬勘察现场时，现场原有建筑物尚未拆完。 1.2.1.2 地层土质概述 见下表。 中华人民共和国国家大剧院工程投标施工组织总设计大纲 中国新兴建设开发总公司 2 地层主要岩性特征一览表 地层 类别 地层 序号 亚层 序号 岩 性 颜 色 湿 度 压 缩 性 层顶标高(m) 人工 堆积层 1 ① 房渣土、碎石填土 杂 稍湿~湿~饱和 / 4496~46.74 (局部40.18) ①1 粉质粘土填土、粘质粉土填土 黄褐 湿~饱和 / 新近 沉积层 2 ② 砂质粉土、粘质粉土 褐黄(暗)~黄褐 湿~饱和 低~中低 37.18~40.29 ②1 含有机质粘土、重粉质粘土 灰黑~褐 湿~饱和 中高~高 ②2 粉砂、细砂 褐黄(暗)~黄褐 湿 低 第 四 纪 沉 积 层 3 ③ 卵石、圆砾 杂 湿~饱和 低 33.73~35.74 ③1 中砂、细砂 褐黄 稍湿~湿 低~中低 4 ④ 粉质粘土、重粉质粘土 褐黄 湿~饱和 低~中低 28.16~30.49 ④1 粘质粉土、砂质粉土 褐黄 湿~饱和 低 ④2 粘土、重粉质粘土 褐黄 湿~饱和 中低~低 5 ⑤ 卵石、圆砾 杂 饱和 低 22.28~25.46 ⑤1 细砂、中砂 褐黄 饱和 低 ⑤2 重粉质粘土、粘土 褐黄 湿~饱和 中~中低 ⑤3 粉质粘土、粘质粉土 褐黄 湿~饱和 低 6 ⑥ 粉质粘土、粘质粉土 褐黄 湿~饱和 低 6.41~9.09 ⑥1 砂质粉土 褐黄 湿~饱和 低 ...
