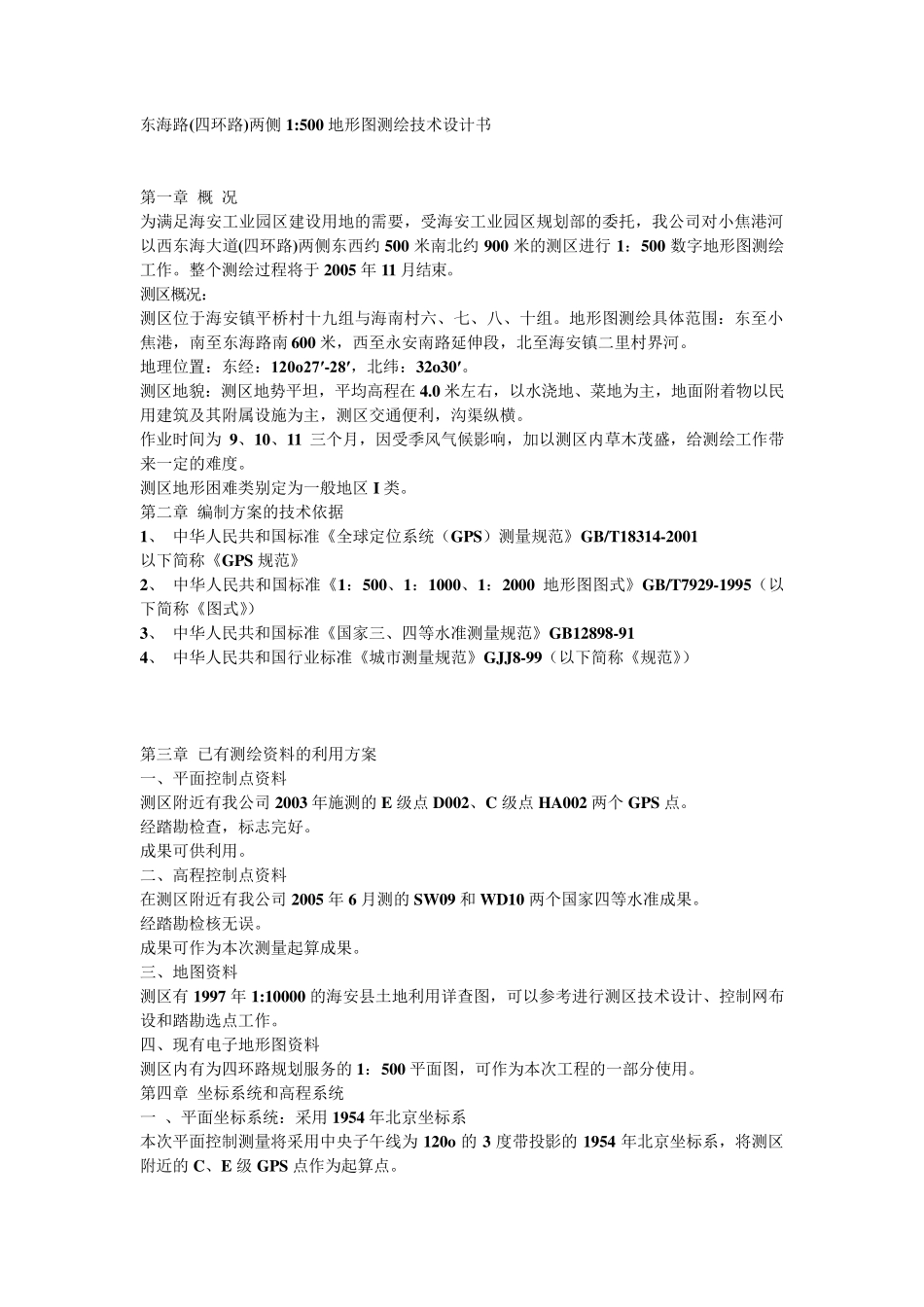

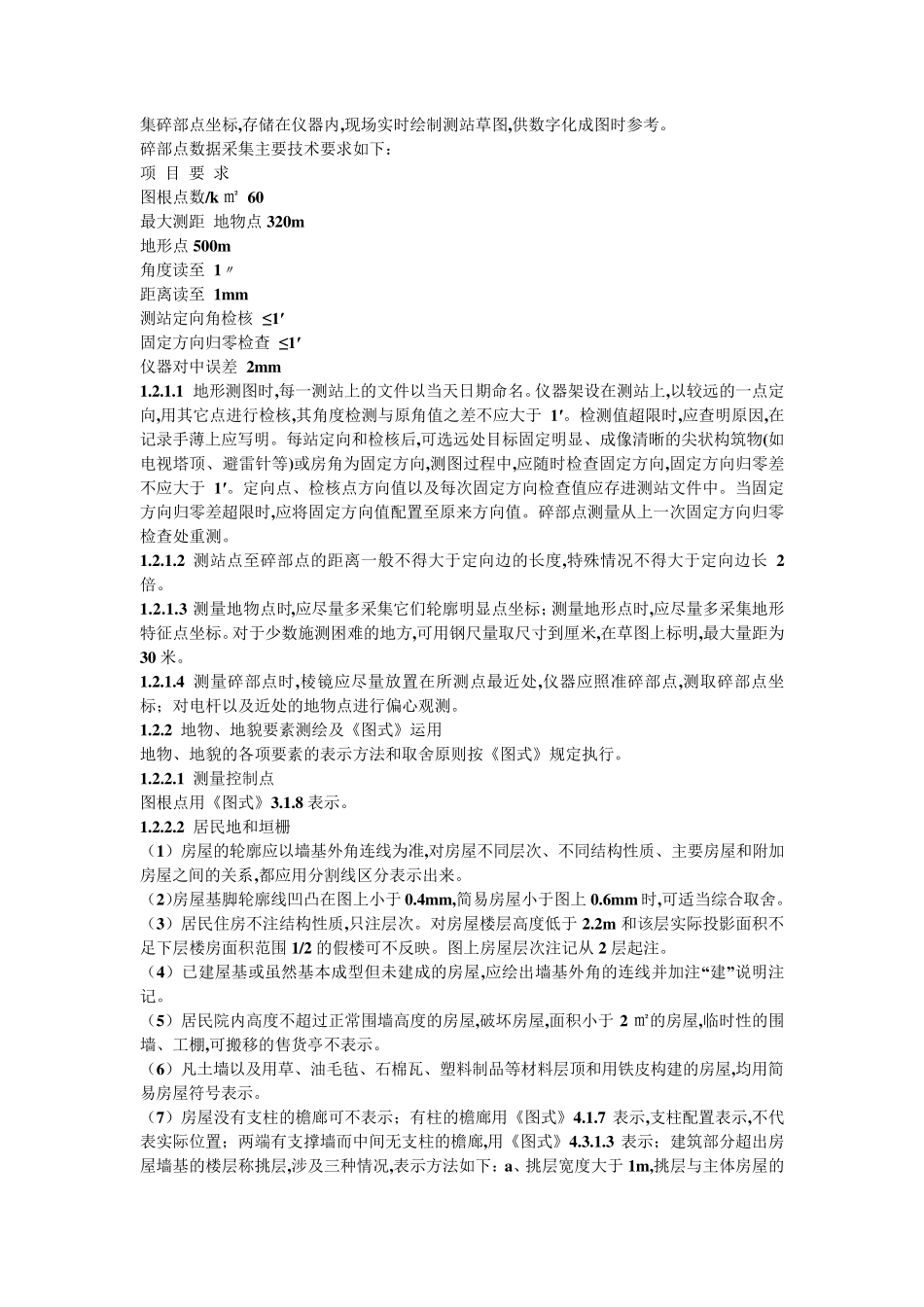

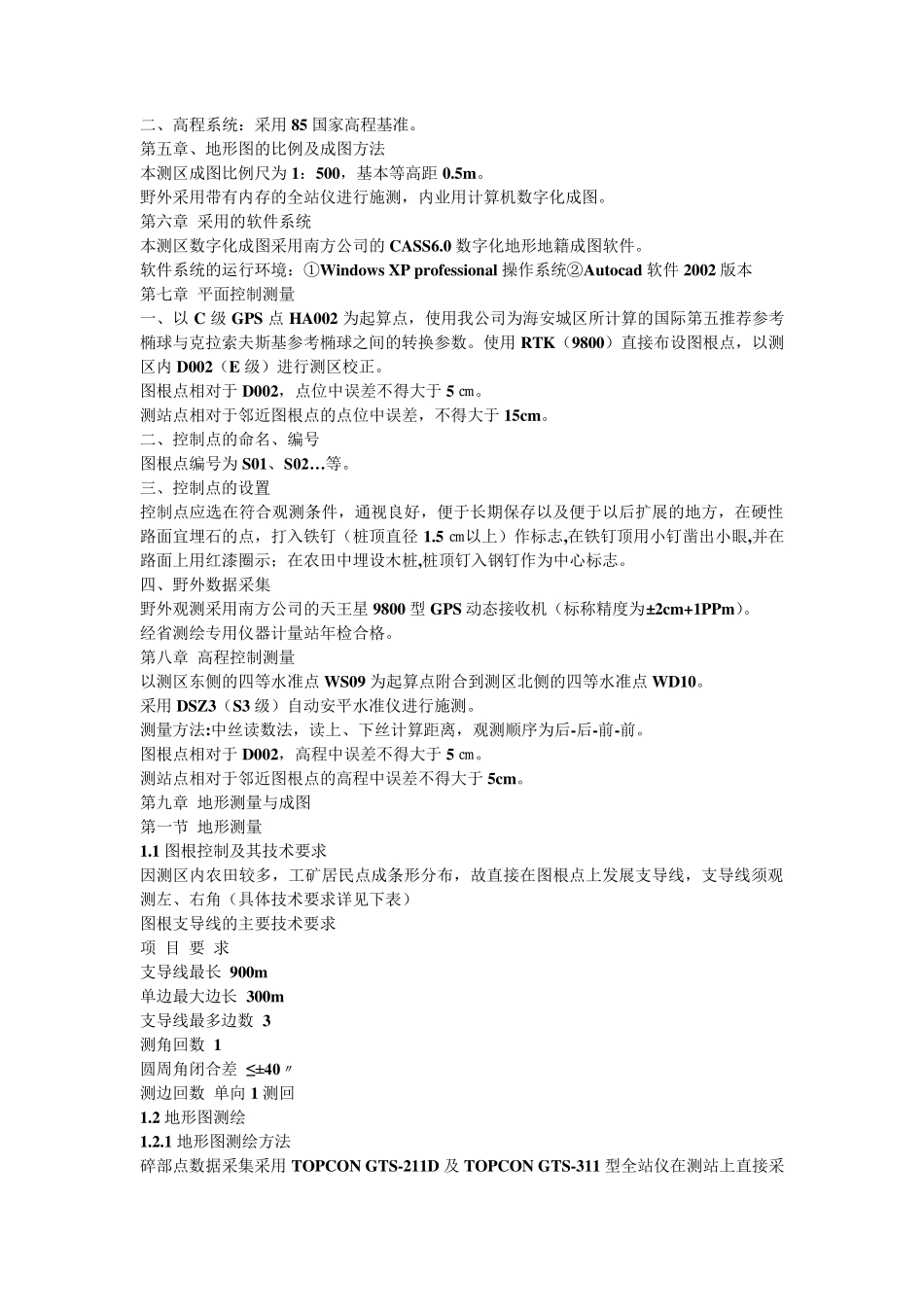

东海路(四环路)两侧1:500 地形图测绘技术设计书 第一章 概 况 为满足海安工业园区建设用地的需要，受海安工业园区规划部的委托，我公司对小焦港河以西东海大道(四环路)两侧东西约500 米南北约900 米的测区进行1：500 数字地形图测绘工作。整个测绘过程将于2005 年11 月结束。 测区概况： 测区位于海安镇平桥村十九组与海南村六、七、八、十组。地形图测绘具体范围：东至小焦港，南至东海路南600 米，西至永安南路延伸段，北至海安镇二里村界河。 地理位置：东经：120o27′-28′，北纬：32o30′。 测区地貌：测区地势平坦，平均高程在 4.0 米左右，以水浇地、菜地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。 作业时间为9、10、11 三个月，因受季风气候影响，加以测区内草木茂盛，给测绘工作带来一定的难度。 测区地形困难类别定为一般地区I 类。 第二章 编制方案的技术依据 1、 中华人民共和国标准《全球定位系统（GPS）测量规范》GB/T18314-2001 以下简称《GPS 规范》 2、 中华人民共和国标准《1：500、1：1000、1：2000 地形图图式》GB/T7929-1995（以下简称《图式》） 3、 中华人民共和国标准《国家三、四等水准测量规范》GB12898-91 4、 中华人民共和国行业标准《城市测量规范》GJJ8-99（以下简称《规范》） 第三章 已有测绘资料的利用方案 一、平面控制点资料 测区附近有我公司2003 年施测的E 级点 D002、C 级点 HA002 两个GPS 点。 经踏勘检查，标志完好。 成果可供利用。 二、高程控制点资料 在测区附近有我公司2005 年6 月测的SW09 和 WD10 两个国家四等水准成果。 经踏勘检核无误。 成果可作为本次测量起算成果。 三、地图资料 测区有 1997 年1:10000 的海安县土地利用详查图，可以参考进行测区技术设计、控制网布设和踏勘选点工作。 四、现有电子地形图资料 测区内有为四环路规划服务的1：500 平面图，可作为本次工程的一部分使用。 第四章 坐标系统和高程系统 一 、平面坐标系统：采用1954 年北京坐标系 本次平面控制测量将采用中央子午线为120o的3 度带投影的1954 年北京坐标系，将测区附近的C、E 级 GPS 点作为起算点。 二、高程系统：采用85 国家高程基准。 第五章、地形图的比例及成图方法 本测区成图比例尺为1：500，基本等高距0.5m。 野外采用带有内存的全站仪进行施测，内业用计算机数字化成图。 第六章 采用的软...
