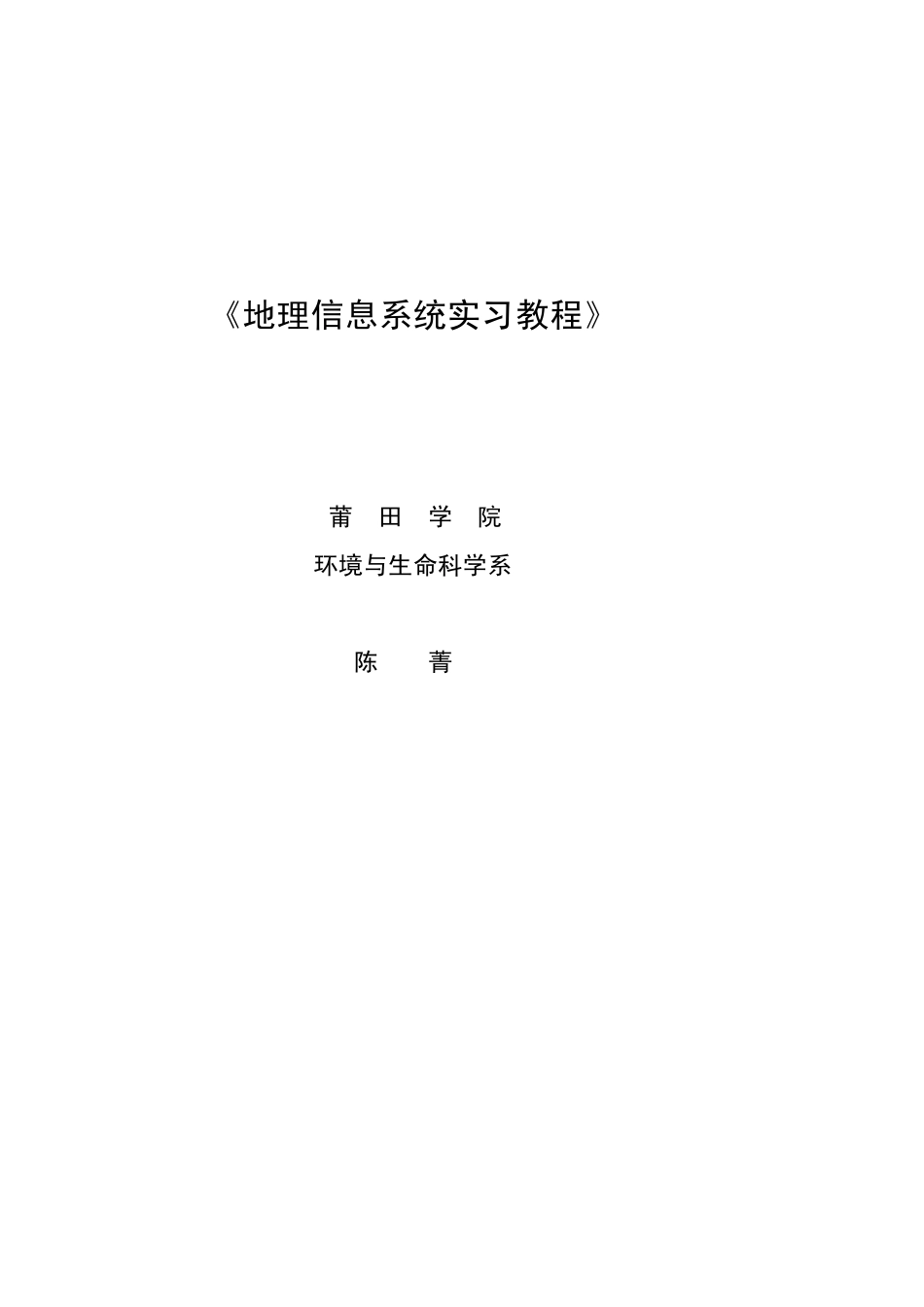

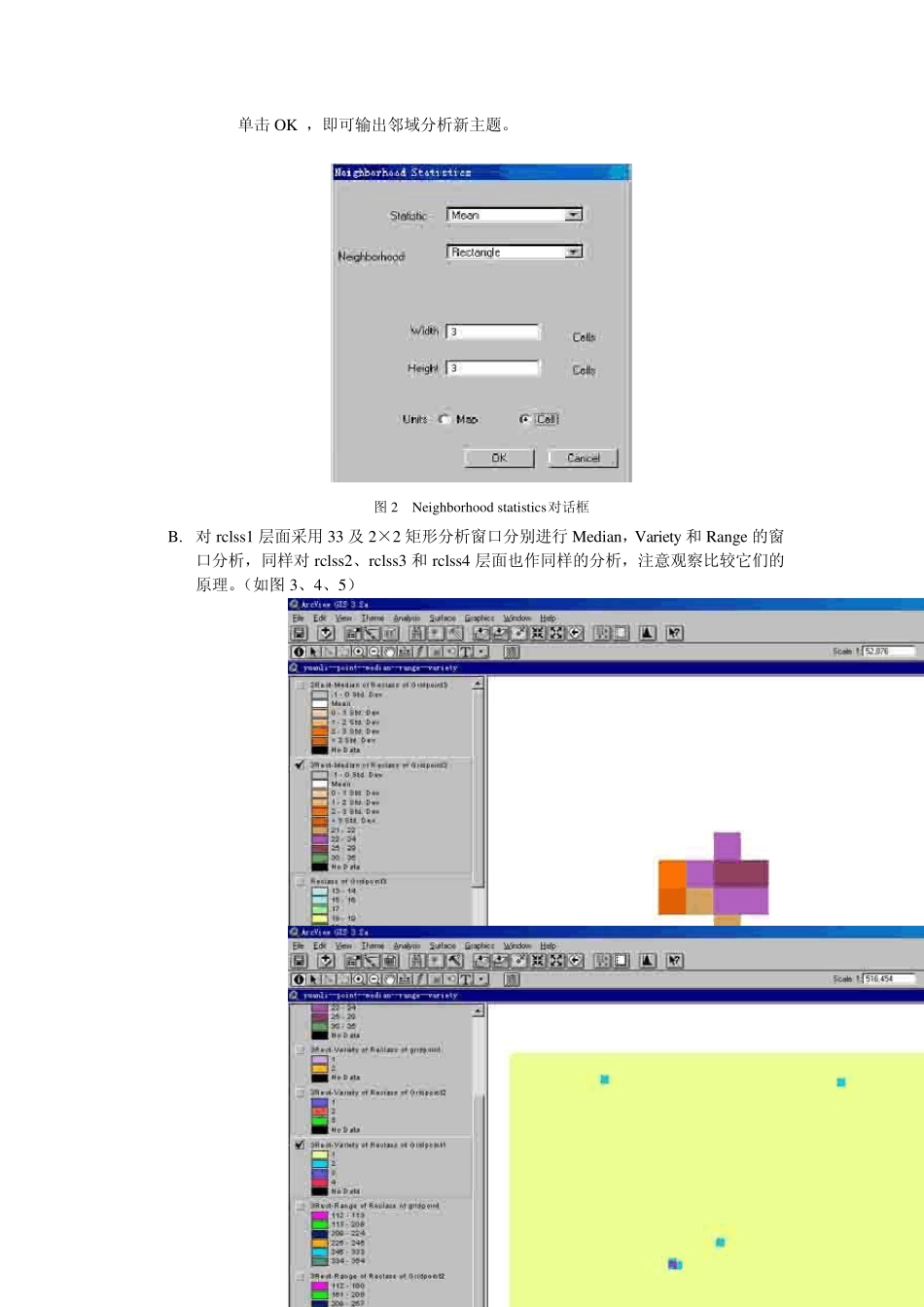

《地理信息系统实习教程》 莆 田 学 院 环境与生命科学系 陈 菁 实习一、栅格窗口分析 一、 目的 窗口分析是栅格数据由局部向外延扩展分析的主要途径，本实验的目的在于： 1、 加深对栅格窗口分析基本原理、方法的认识； 2、 熟练掌握栅格窗口分析的程序设计方法。 3、 熟练掌握ARCVIEW 栅格窗口分析的技术方法。 4、 掌握利用栅格窗口分析方法解决地学空间分析问题的能力。 二、 实验准备 1、 软件准备：ARCVIEW、VB 或VC 2、 数据准备：rclss1 和info 文件夹（Gridpoint），rclss2 和info 文件夹（Gridpoint1），rclss3 和info 文件夹（Gridpoint3），rclss4 和info 文件夹（Gridpoint2），calc1 和info文件夹（有疵点的DEM） 三、 实验内容 1、 验证实验 (1) 原理验证： A. 对rclss1 层面采用3×3 矩形分析窗口分别进行 Maximum，Minimum，Mean，Sum，Standard Dev.，Majority，Minority的窗口分析。 Neighborhood statistics 的操作方法如下： 1) 从视图目录表中激活点主题(rclss1)。 2) 从【Analysis】菜单中选择【Neighborhood statistics】命令(如图 1)。 3) 出现 Neighborhood statistics 对话框（如图 2），在Field 列表中选择邻域分析的字段，在Statistics 列表中确定统计类型，在Neighborhood 列表中选择邻域形状，在Arcview 中有四种类型： (a) 圆形 Circle (b) 矩形 Rectangle (c) 环型 Dough Nut (d) 楔型 Wedge 设置邻域形状参数： Circle：半径，Rectangle：宽度、高度，Dough Nut：内半径、外半径，Wedge：半径、起始角度、结束角度 在Units 复选框中选择表示邻域范围大小的单位，有两种类型： （1）Map：在View Properties 中定义的地图单位； （2）Cell：用栅格数表示邻域分析范围的大小。 图 1 选择 Neighborhood Statistics 命令 单击OK ，即可输出邻域分析新主题。 B. 对rclss1 层面采用33 及2×2 矩形分析窗口分别进行 Median，Variety 和 Range 的窗口分析，同样对rclss2、rclss3 和 rclss4 层面也作同样的分析，注意观察比较它们的原理。（如图 3、4、5） 图 2 Neighborhood statistics对话框 图 3. 采用Median 统计类型的窗口分析 图 4. 采用Variety 统计类型的窗口分析 在Arcview 中，2×2 的分析窗口是以中心点为起算点，向右下方向开辟的窗口。Median 统计类型是指 a1，a2，„„an...
