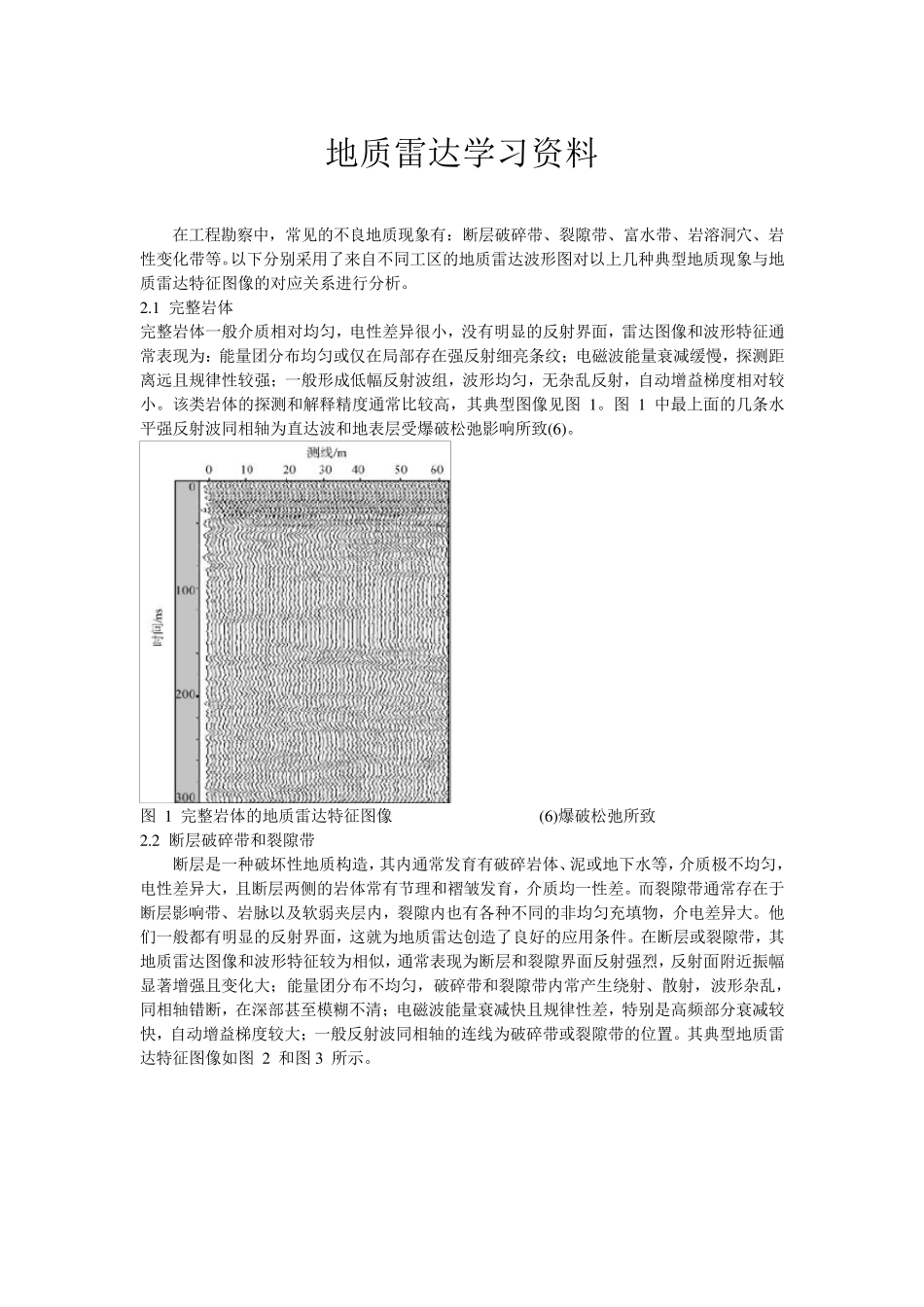

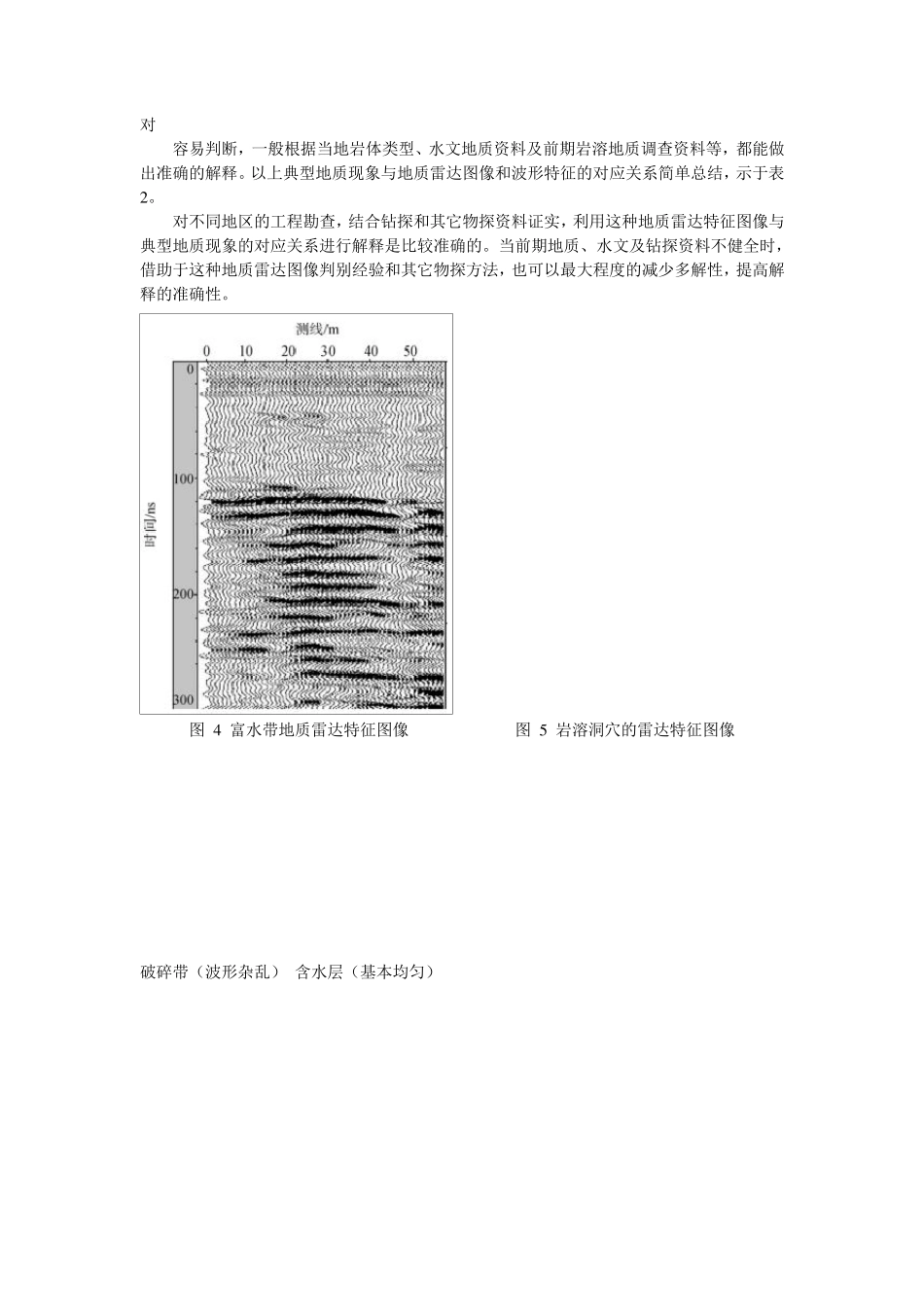

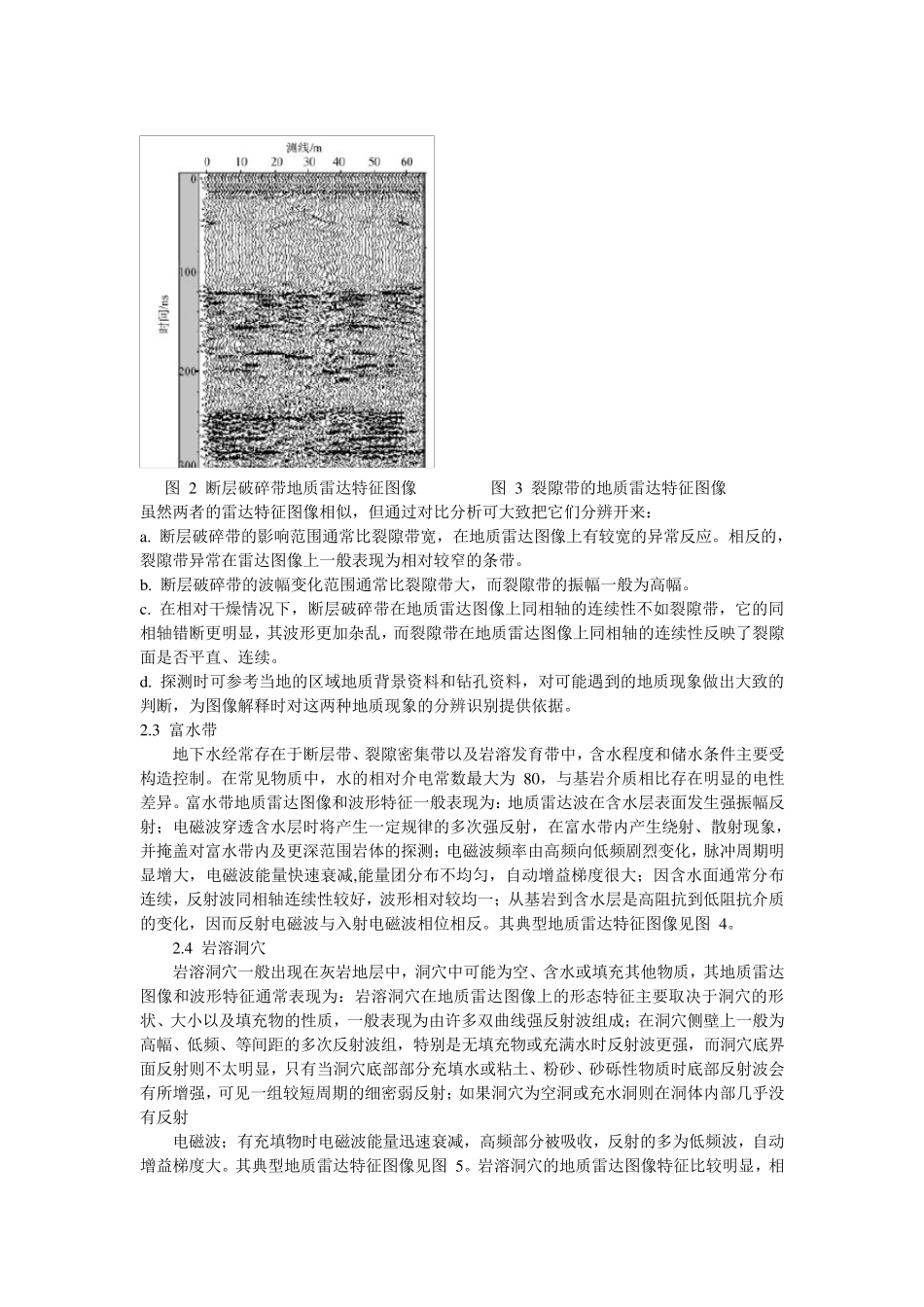

地质雷达学习资料 在工程勘察中，常见的不良地质现象有：断层破碎带、裂隙带、富水带、岩溶洞穴、岩性变化带等。以下分别采用了来自不同工区的地质雷达波形图对以上几种典型地质现象与地质雷达特征图像的对应关系进行分析。 2 .1 完整岩体 完整岩体一般介质相对均匀，电性差异很小，没有明显的反射界面，雷达图像和波形特征通常表现为：能量团分布均匀或仅在局部存在强反射细亮条纹；电磁波能量衰减缓慢，探测距离远且规律性较强；一般形成低幅反射波组，波形均匀，无杂乱反射，自动增益梯度相对较小。该类岩体的探测和解释精度通常比较高，其典型图像见图 1 。图 1 中最上面的几条水平强反射波同相轴为直达波和地表层受爆破松弛影响所致(6 )。 图 1 完整岩体的地质雷达特征图像 (6 )爆破松弛所致 2 .2 断层破碎带和裂隙带 断层是一种破坏性地质构造，其内通常发育有破碎岩体、泥或地下水等，介质极不均匀，电性差异大，且断层两侧的岩体常有节理和褶皱发育，介质均一性差。而裂隙带通常存在于断层影响带、岩脉以及软弱夹层内，裂隙内也有各种不同的非均匀充填物，介电差异大。他们一般都有明显的反射界面，这就为地质雷达创造了良好的应用条件。在断层或裂隙带，其地质雷达图像和波形特征较为相似，通常表现为断层和裂隙界面反射强烈，反射面附近振幅显著增强且变化大；能量团分布不均匀，破碎带和裂隙带内常产生绕射、散射，波形杂乱，同相轴错断，在深部甚至模糊不清；电磁波能量衰减快且规律性差，特别是高频部分衰减较快，自动增益梯度较大；一般反射波同相轴的连线为破碎带或裂隙带的位置。其典型地质雷达特征图像如图 2 和图 3 所示。 图 2 断层破碎带地质雷达特征图像 图 3 裂隙带的地质雷达特征图像 虽然两者的雷达特征图像相似，但通过对比分析可大致把它们分辨开来： a. 断层破碎带的影响范围通常比裂隙带宽，在地质雷达图像上有较宽的异常反应。相反的， 裂隙带异常在雷达图像上一般表现为相对较窄的条带。 b. 断层破碎带的波幅变化范围通常比裂隙带大，而裂隙带的振幅一般为高幅。 c. 在相对干燥情况下，断层破碎带在地质雷达图像上同相轴的连续性不如裂隙带，它的同相轴错断更明显，其波形更加杂乱，而裂隙带在地质雷达图像上同相轴的连续性反映了裂隙面是否平直、连续。 d. 探测时可参考当地的区域地质背景资料和钻孔资料，对可能遇到的地质现象做出大致的判断，为图像解释时对这两种地质现...
