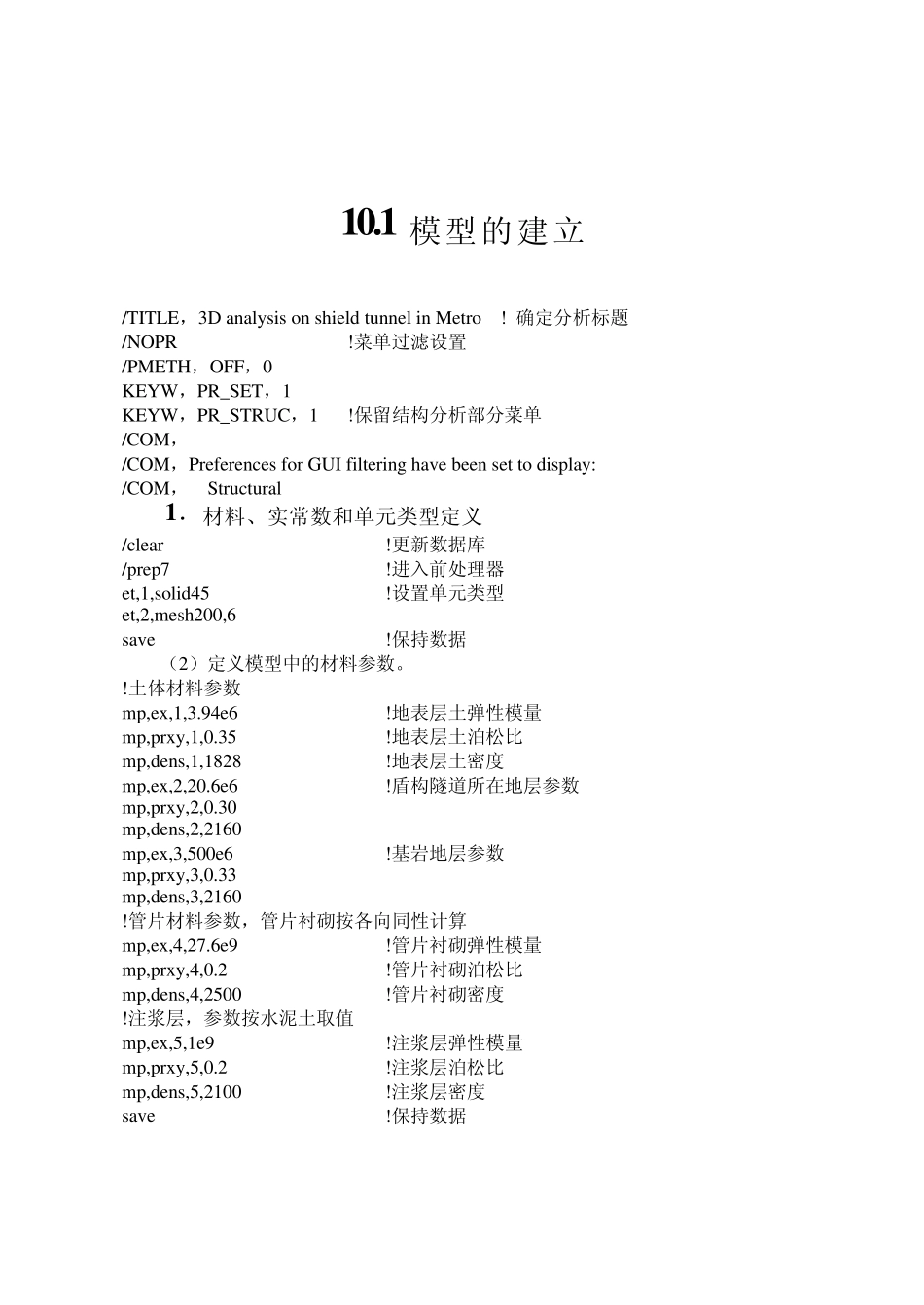

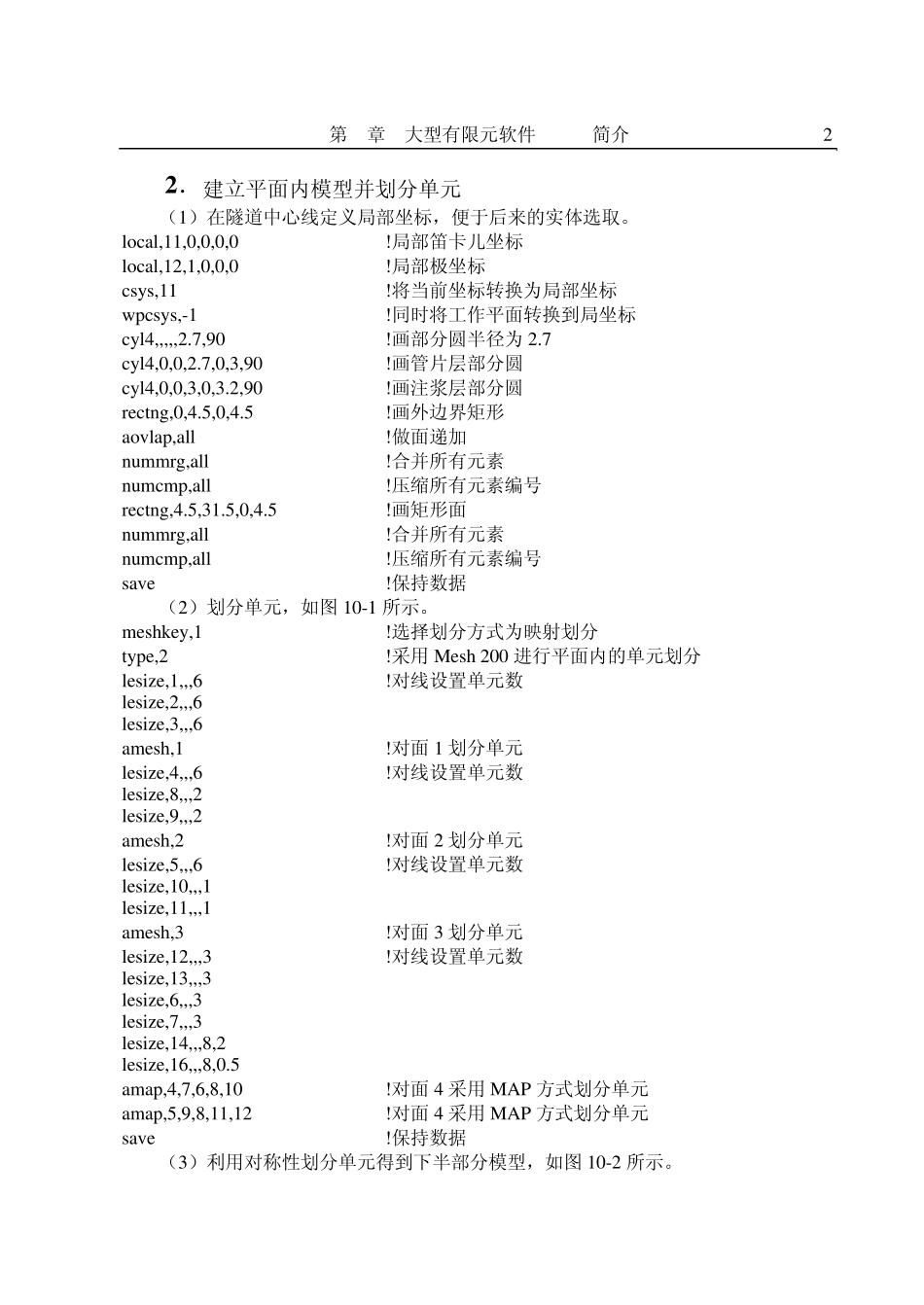

1 0 .1 模型的建立 /TITLE，3D analy sis on shield tu nnel in Metro ! 确定分析标题 /NOPR !菜单过滤设置 /PMETH，OFF，0 KEYW，PR_SET，1 KEYW，PR_STRUC，1 !保留结构分析部分菜单 /COM， /COM，Preferences for GUI filtering hav e been set to display : /COM， Stru ctu ral 1 ．材料、实常数和单元类型定义 /clear !更新数据库 /prep7 !进入前处理器 et,1,solid45 !设置单元类型 et,2,mesh200,6 sav e !保持数据 （2）定义模型中的材料参数。 !土体材料参数 mp,ex ,1,3.94e6 !地表层土弹性模量 mp,prx y ,1,0.35 !地表层土泊松比 mp,dens,1,1828 !地表层土密度 mp,ex ,2,20.6e6 !盾构隧道所在地层参数 mp,prx y ,2,0.30 mp,dens,2,2160 mp,ex ,3,500e6 !基岩地层参数 mp,prx y ,3,0.33 mp,dens,3,2160 !管片材料参数，管片衬砌按各向同性计算 mp,ex ,4,27.6e9 !管片衬砌弹性模量 mp,prx y ,4,0.2 !管片衬砌泊松比 mp,dens,4,2500 !管片衬砌密度 !注浆层，参数按水泥土取值 mp,ex ,5,1e9 !注浆层弹性模量 mp,prx y ,5,0.2 !注浆层泊松比 mp,dens,5,2100 !注浆层密度 sav e !保持数据 第1章 大型有限元软件ANSYS简介 2 2 ．建立平面内模型并划分单元 （1）在隧道中心线定义局部坐标，便于后来的实体选取。 local,11,0,0,0,0 !局部笛卡儿坐标 local,12,1,0,0,0 !局部极坐标 csys,11 !将当前坐标转换为局部坐标 wpcsys,-1 !同时将工作平面转换到局坐标 cyl4,,,,,2.7,90 !画部分圆半径为 2.7 cyl4,0,0,2.7,0,3,90 !画管片层部分圆 cyl4,0,0,3,0,3.2,90 !画注浆层部分圆 rectng,0,4.5,0,4.5 !画外边界矩形 aovlap,all !做面递加 nummrg,all !合并所有元素 numcmp,all !压缩所有元素编号 rectng,4.5,31.5,0,4.5 !画矩形面 nummrg,all !合并所有元素 numcmp,all !压缩所有元素编号 save !保持数据 （2）划分单元，如图 10-1 所示。 meshkey,1 !选择划分方式为映射划分 type,2 !采用 Mesh 200 进行平面内的单元划分 lesize,1,,,6 !对线设置单元数 lesize,2,,,6 lesize,3,,,6 amesh,1 !对面1 划分单元 lesize,4,,,6 !对线设置单元数 lesize,8,,,2 lesize,9,,,2 amesh,2 !对面2 划分单元 lesize,5,,,6 !对线设置单元数 lesize,10,,,1 lesize,11,,,1 amesh,3 !对面3 划分单元...
