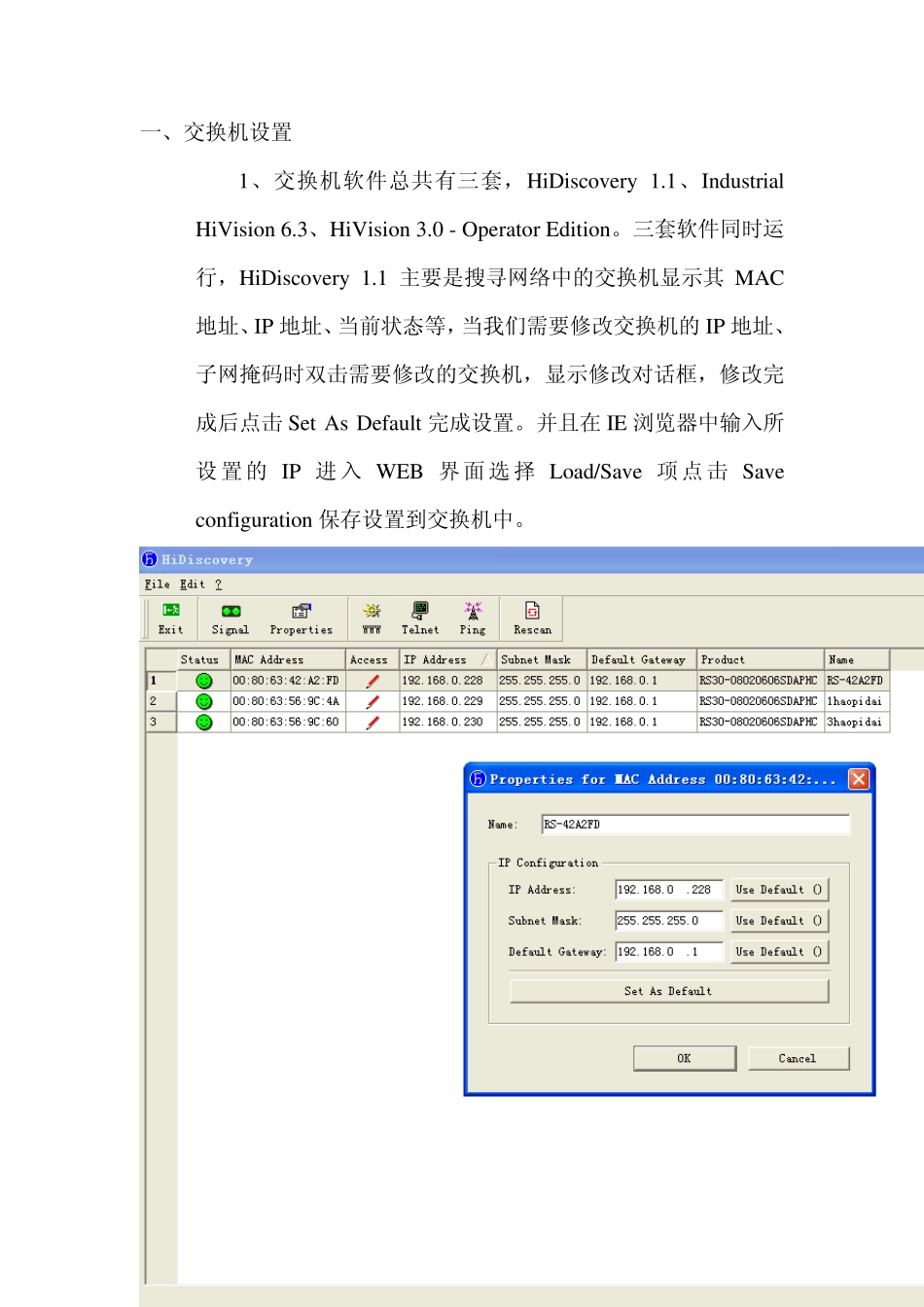

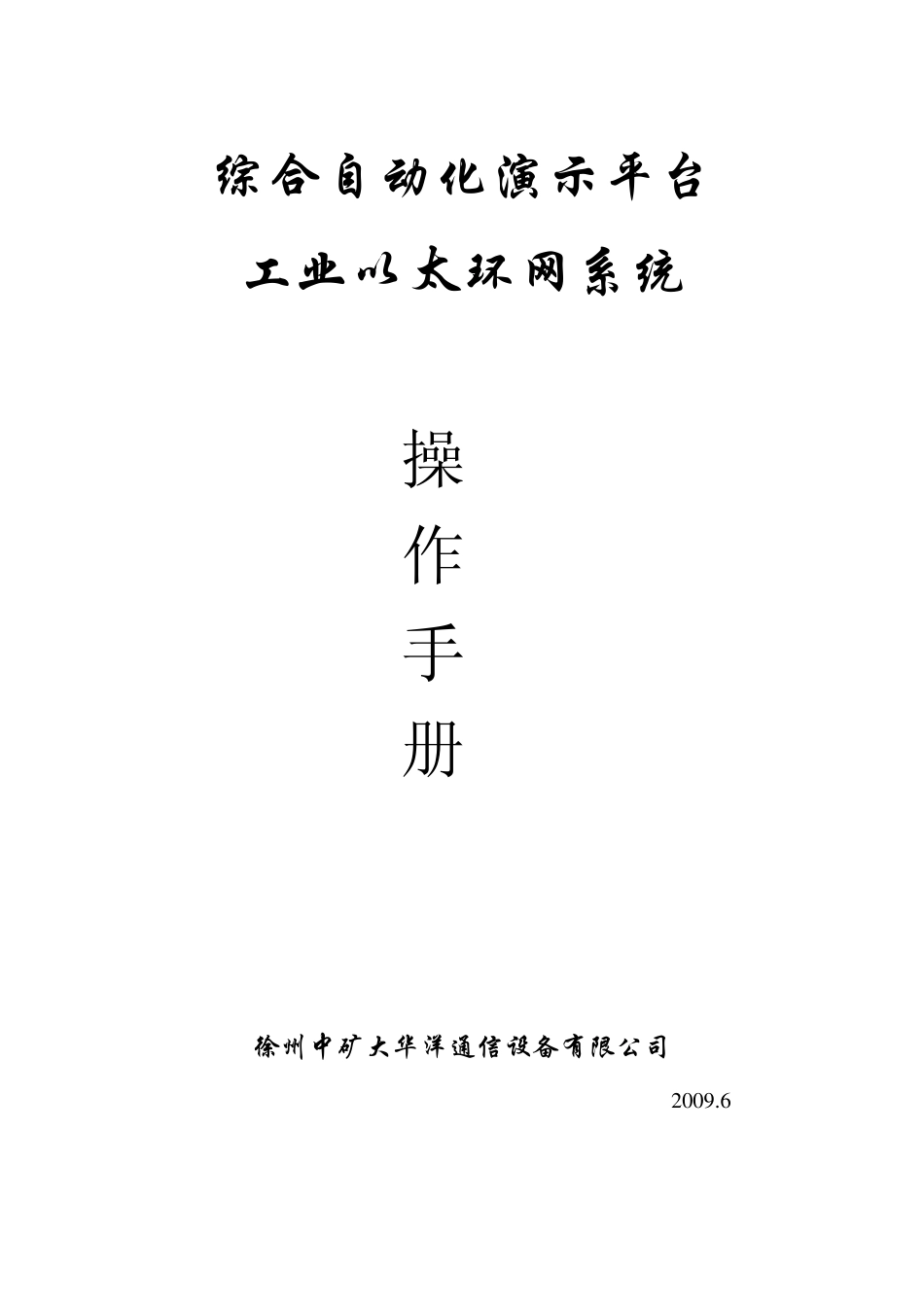

综合自动化演示平台 工业以太环网系统 操 作 手 册 徐州中矿大华洋通信设备有限公司 2 0 0 9 .6 一、交换机设置 1、交换机软件总共有三套，HiDiscov ery 1.1、Indu strial HiVision 6.3、HiVision 3.0 - Operator Edition。三套软件同时运行，HiDiscov ery 1.1 主要是搜寻网络中的交换机显示其 MAC地址、IP 地址、当前状态等，当我们需要修改交换机的 IP 地址、子网掩码时双击需要修改的交换机，显示修改对话框，修改完成后点击 Set As Defau lt 完成设置。并且在 IE 浏览器中输入所设 置的 IP 进 入 WEB 界 面 选 择 Load/Sav e 项点 击 Sav e configu ration 保存设置到交换机中。 2、Indu strial HiVision 6.3 主要是对交换机的集中管理，划分 VLAN功能。首先需要将所有交换机端口信息导入，设置交换机之间连接的光纤接口为 UPLINK（级联端口）端口；其次新建 VLAN，设置 VLAN名称，将规划好的端口划入 VLAn。VLAN 划分完毕后，进入交叉VLAN 划分界面，将规划好的端口同时划入两个或几个不同的 VLAn。再次，保存划分好的 VLAN 文件，将 VLAN 信息下方到交换机。最后，保存 VLAN 信息至交换机内存。 导入交换机端口信息 选择 UPLINK 端口 划分 UPLINK 端口 新建 VLAN 定义 VLAN 名称 选择将要划入该ＶＬＡＮ的端口 进入交叉ＶＬＡＮ划分界面 将规划好的端口划入两个不同ＶＬＡＮ 保存ＶＬＡＮ划分文件至本机 3、HiVision 3.0 - Operator Edition 主要是显示整个网络的拓扑结构图，对事件的报警显示，首先要设置搜索IP 的范围，在启动软件后选择编辑状态下，点击配置菜单选择扫描范围，弹出对话框，点击“新建”出现输入搜寻 IP 范围对话框，填入所要搜寻 IP 地址范围，搜寻完之后，在编辑状态下点击鼠标右键出现下拉菜单，选择自动生成网络拓扑图。 当网络出现状态改变时要确定一下状态改变。鼠标移动到“新建设备 n”位置，点击鼠标右键出现下拉菜单选择“S 确定状态改变 Ctil+r”项就可以了。 二、交换机使用 在拓扑图中，所有的设备和网络连接线的颜色代表了一定的意义 1、 当设备开启，并与环网正常通信时，该设备的图标和连接线显示为绿色。 2、 当两个设备之间的网络中断时，拓扑图上相应的线会变成红色，若该设备与环网失去连接，则相应的设备图也变成红色。 3、 由交换机形成的换网中必定有一根连接线显示为虚线，表明这两个交换机做了环网冗余。
