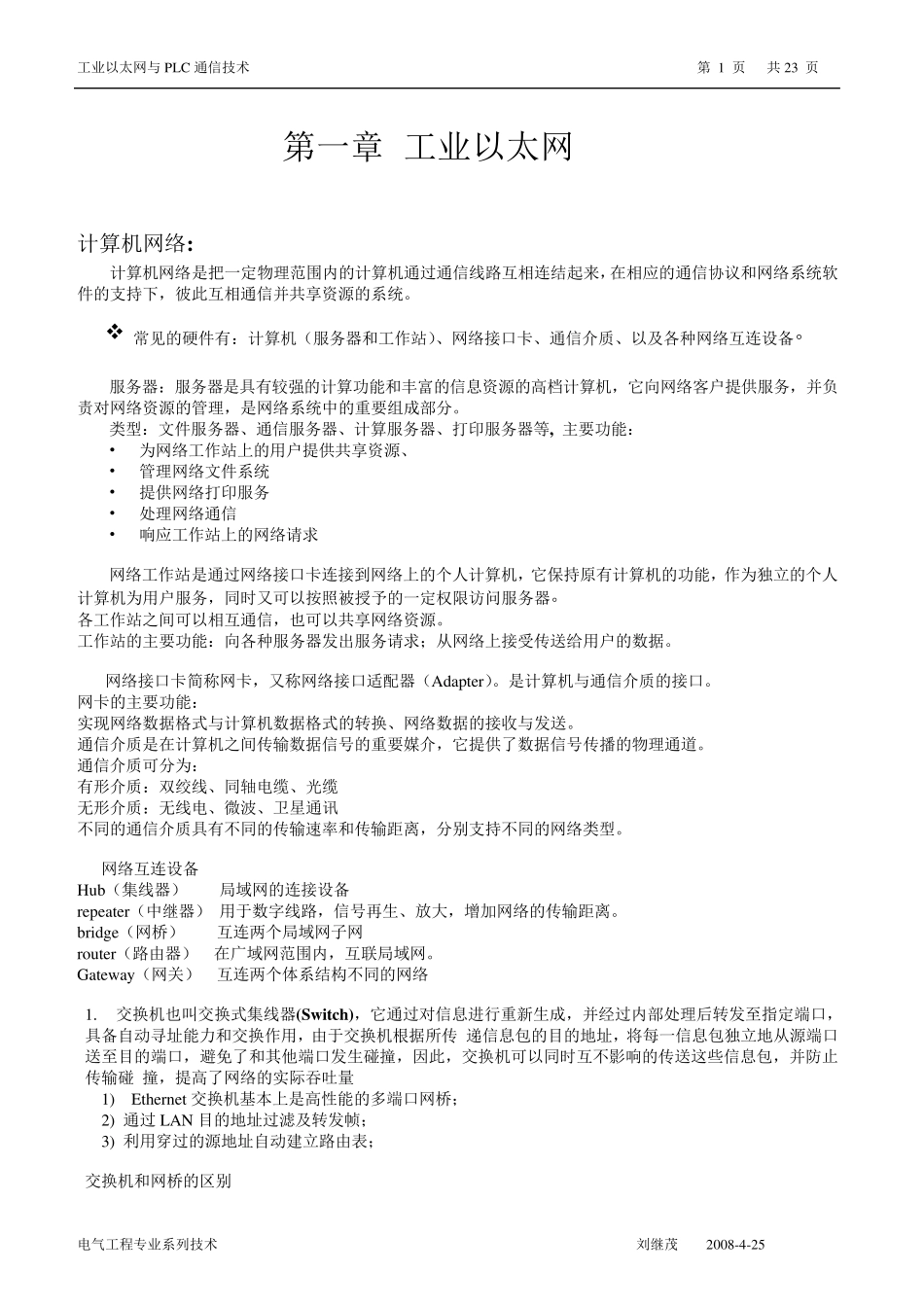

工业以太网与PLC 通信技术 第 1 页 共23 页 电气工程专业系列技术 刘继茂 2008-4-25 第一章 工业以太网 计算机网络: 计算机网络是把一定物理范围内的计算机通过通信线路互相连结起来，在相应的通信协议和网络系统软件的支持下，彼此互相通信并共享资源的系统。 常见的硬件有：计算机（服务器和工作站）、网络接口卡、通信介质、以及各种网络互连设备。 服务器：服务器是具有较强的计算功能和丰富的信息资源的高档计算机，它向网络客户提供服务，并负责对网络资源的管理，是网络系统中的重要组成部分。 类型：文件服务器、通信服务器、计算服务器、打印服务器等, 主要功能： • 为 网络工作站上 的用 户提供共享资源、 • 管理网络文件系统 • 提供网络打印服务 • 处 理网络通信 • 响 应工作站上 的网络请求 网络工作站是通过网络接口卡连接到网络上 的个人计算机，它保持原有计算机的功能，作为 独立的个人计算机为 用 户服务，同时又可以按照被授予的一定权限访问服务器。 各工作站之间可以相互通信，也可以共享网络资源。 工作站的主要功能：向各种服务器发出服务请求；从网络上 接受传送给用 户的数据。 网络接口卡简称网卡，又称网络接口适配器（Adapter）。是计算机与通信介质的接口。 网卡的主要功能： 实现网络数据格式与计算机数据格式的转换、网络数据的接收与发送。 通信介质是在计算机之间传输数据信号的重要媒介，它提供了数据信号传播的物理通道。 通信介质可分为 ： 有形介质：双绞线、同轴电缆、光缆 无形介质：无线电、微波、卫星通讯 不同的通信介质具有不同的传输速率和传输距离，分别支持不同的网络类型。 网络互连设备 Hub（集线器） 局域网的连接设备 repeater（中继器） 用 于数字线路，信号再生、放大，增加网络的传输距离。 bridge（网桥） 互连两个局域网子网 router（路由器） 在广域网范围内，互联局域网。 Gateway（网关） 互连两个体系结构不同的网络 1. 交换机也叫交换式集线器(Sw itch)，它通过对信息进行重新生成，并经过内部处 理后转发至指定端口，具备自动寻址能力和交换作用 ，由于交换机根据所传 递信息包的目的地址，将每一信息包独立地从源端口送至目的端口，避免了和其他端口发生碰撞，因此，交换机可以同时互不影响 的传送这些信息包，并防止传输碰 撞，提高了网络的实际吞吐量 1) Ethernet 交换机基本上 是高性能的...
