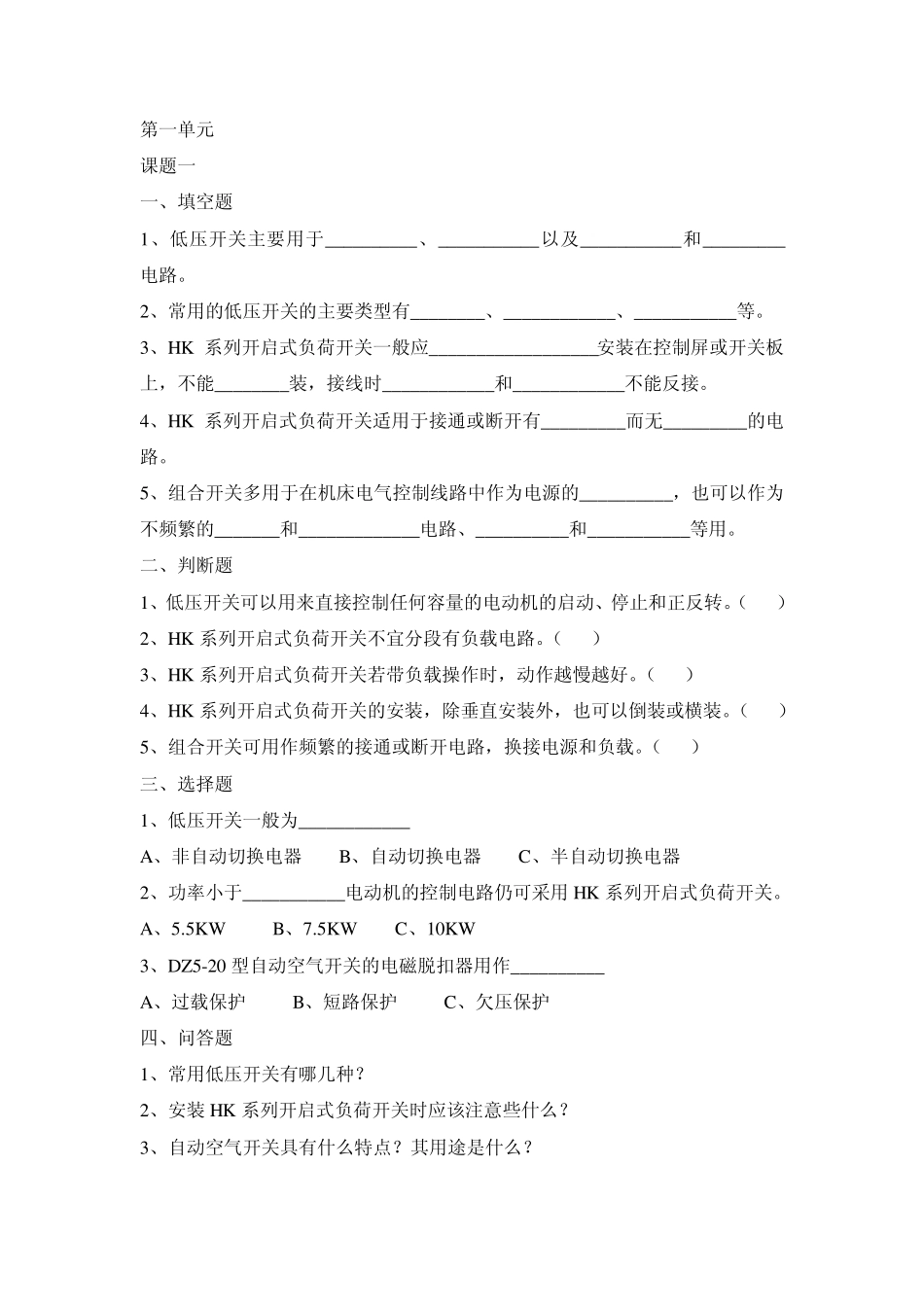

第一单元 课题一 一、填空题 1、低压开关主要用于__________、___________以及___________和_________电路。 2、常用的低压开关的主要类型有________、____________、___________等。 3、HK 系列开启式负荷开关一般应__________________安装在控制屏或开关板上，不能________装，接线时____________和____________不能反接。 4、HK 系列开启式负荷开关适用于接通或断开有_________而无_________的电路。 5、组合开关多用于在机床电气控制线路中作为电源的__________，也可以作为不频繁的_______和_____________电路、__________和___________等用。 二、判断题 1、低压开关可以用来直接控制任何容量的电动机的启动、停止和正反转。（ ） 2、HK 系列开启式负荷开关不宜分段有负载电路。（ ） 3、HK 系列开启式负荷开关若带负载操作时，动作越慢越好。（ ） 4、HK 系列开启式负荷开关的安装，除垂直安装外，也可以倒装或横装。（ ） 5、组合开关可用作频繁的接通或断开电路，换接电源和负载。（ ） 三、选择题 1、低压开关一般为____________ A、非自动切换电器 B、自动切换电器 C、半自动切换电器 2、功率小于___________电动机的控制电路仍可采用 HK 系列开启式负荷开关。 A、5.5KW B、7.5KW C、10KW 3、DZ5-20 型自动空气开关的电磁脱扣器用作__________ A、过载保护 B、短路保护 C、欠压保护 四、问答题 1、常用低压开关有哪几种？ 2、安装 HK 系列开启式负荷开关时应该注意些什么？ 3、自动空气开关具有什么特点？其用途是什么？ 课题二 一、填空题 1、使用时，熔断器_________接在所保护的电路中。 2、熔断器主要由_________、___________、__________三部分组成。 3、螺旋式熔断器在装接使用时，电源线应接在________，负载线应接在________。 二、选择题 1、熔体的熔断时间与_______ A、电流成正比 B、电流的平方成反比 C、电流的平方成正比 三、问答题 1、熔断器的主要作用是什么？ 2、画出刀开关、组合开关和交流接触器的图形符号 课题三 一、填空题 1、常用的主令电器有_________、_________、__________、___________等。 2、按钮开关一般情况下不直接控制_________的通断，主要利用按钮开关的_______发出_______或_________去控制________、________等电气。 3、按钮按静态时触头分合状况，可分为___________、__________、_________。 4、为了便于识别各个按钮的作用...
