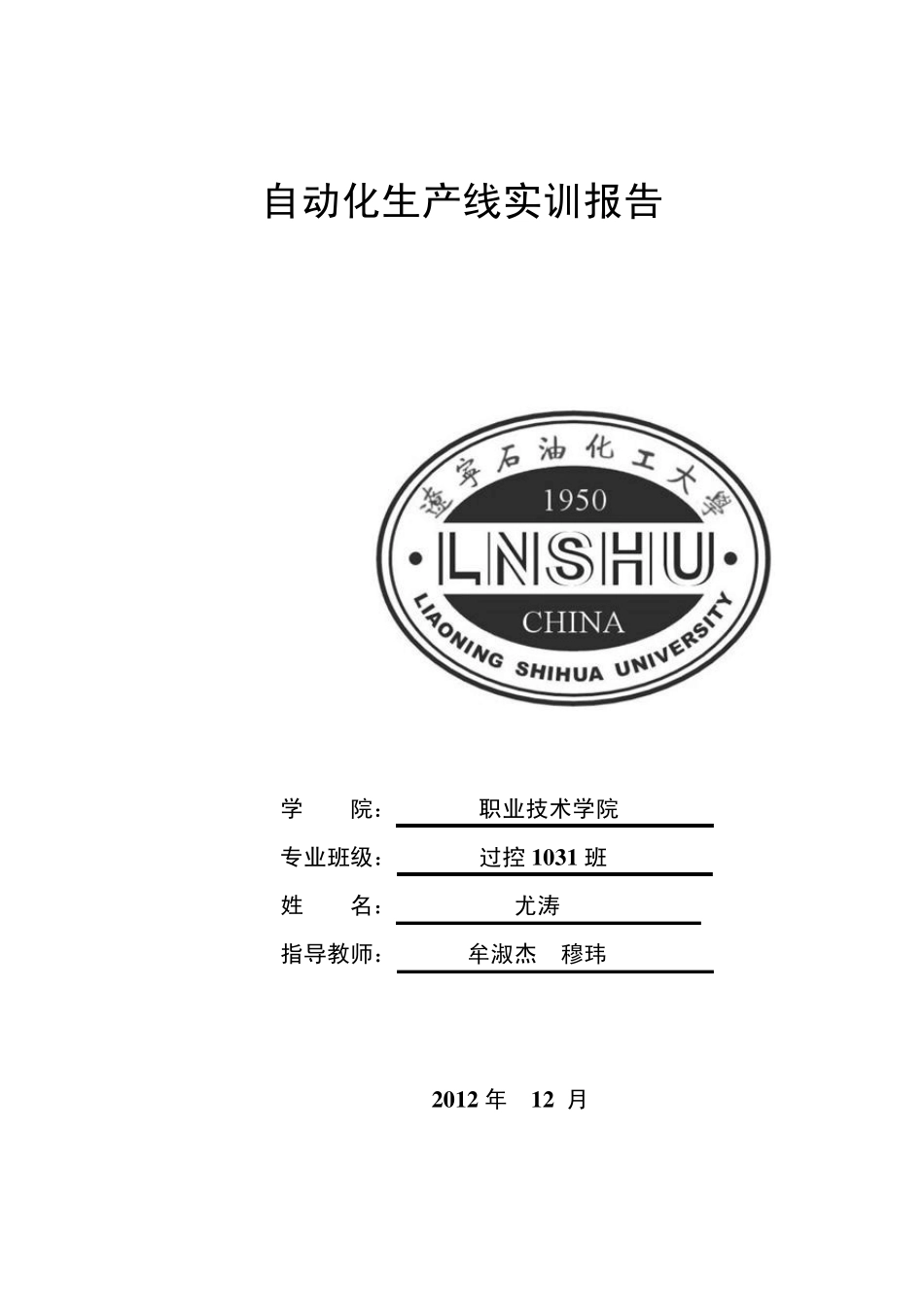

自动化生产线实训报告 学 院： 职业技术学院 专业班级： 过控 1 0 3 1 班 姓 名： 尤涛 指导教师： 牟淑杰 穆玮 2 0 1 2 年 1 2 月 I 前 言 自动化生产线实训系统是专为提高学生动手能力和实践技能而设计、生产的一套实用性实训设备。该系统囊括了电气自动化等专业学习中所涉及的诸如机械传动、电机驱动、气电动控制、气动控制、PLC控制、传感器等多种技术,给学生提供了一个典型的把所学专业知识加以综合应用的操作和实现平台,使学生能够全面掌握和加深理解学过的知识,提高动手能力,以达到利用所学专业知识解决实际问题的教学培养目标。本文通过采用了MITSUBISHI公司的 CC-LINK现场总线控制系统，选用了MITSUBISHI的 Q系列 PLC作主站、FX-2n系列作从站，配备了相应的编程软件和监控软件。控制系统中包括 8个从站点：上料单元、送料单元、加盖单元、穿销单元、模拟单元（温度控制系统）、检测单元、分检单元（气动机械手）、叠层立体仓库。通过对控制系统中的检测单元的学习，掌握了对其的操作要求，通过所学习的组态软件和PLC可编程软件，能够编写出正确的、适合该站点的程序。 I 目 录 前 言 ................................................................................................................................................. I 目 录 ................................................................................................................................................. I 1 MCGS简介 ..................................................................................................................................... 2 1.1MCGS的定义 ........................................................................................................................ 2 1.2MCGS组态软件的版本 ..................................................................................................... 2 1.2.1MCGS6.2网络版 ................................................................................................... 2 1.2.2MCGS6.2通用版 ................................................................................................... 2 1.2.3MCGS6.2嵌入版 ...........................................
