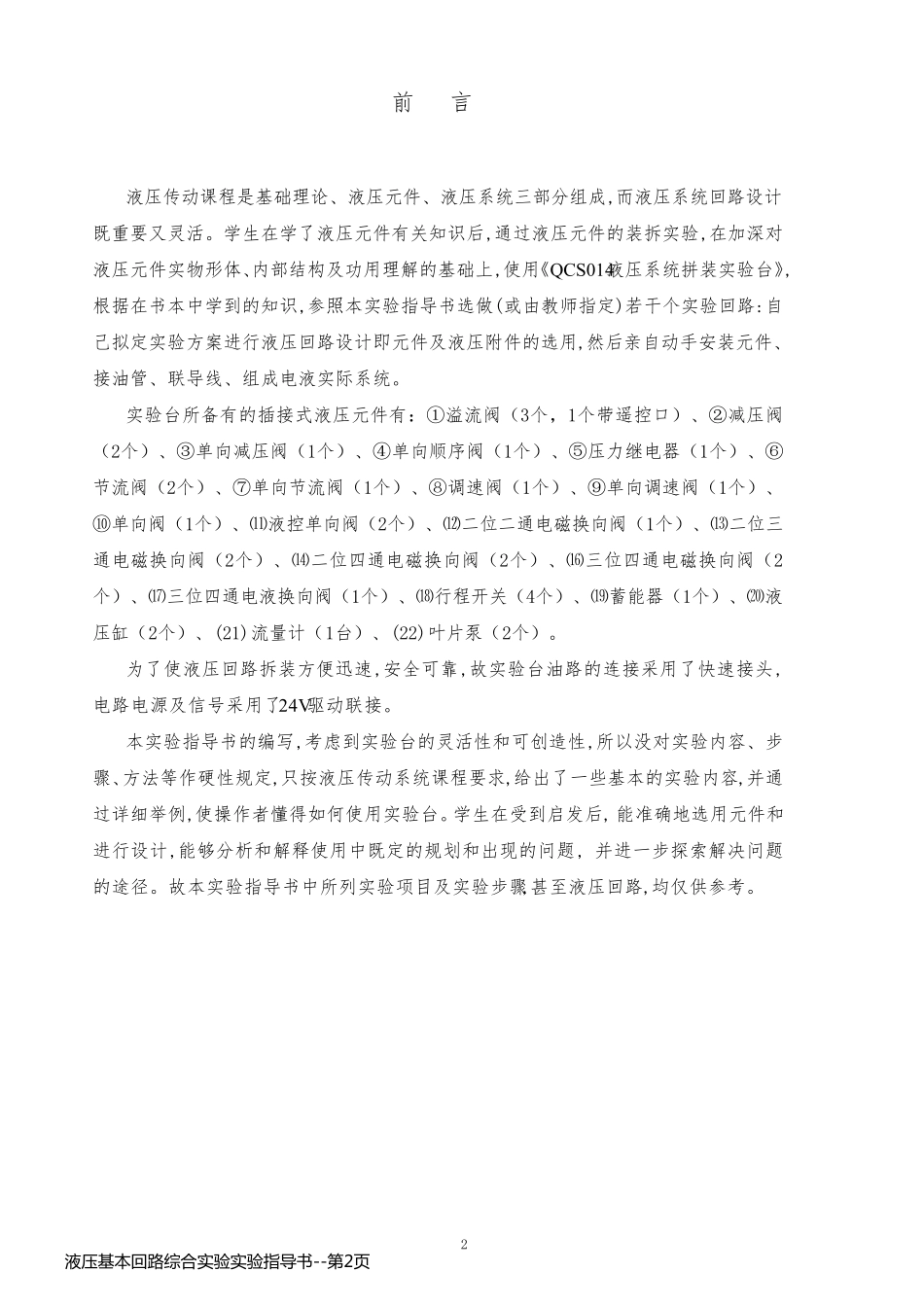

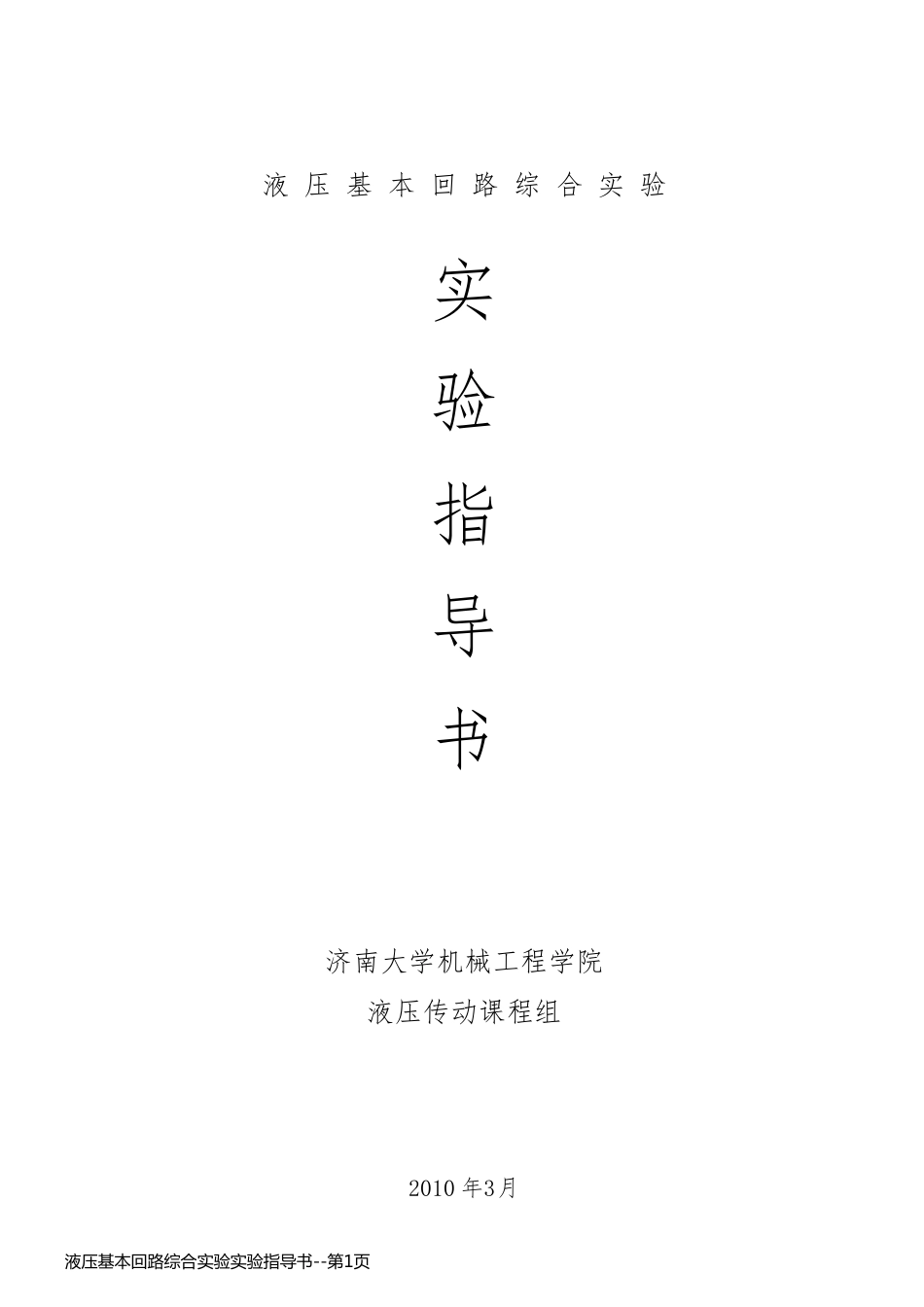

液 压 基 本 回 路 综 合 实 验 实 验 指 导 书 济 南 大 学 机 械 工 程 学 院 液 压 传 动 课 程 组 2010 年 3月 液 压 基 本 回 路 综 合 实 验 实 验 指 导 书 --第 1页液 压 基 本 回 路 综 合 实 验 实 验 指 导 书 --第 1页 2 前 言 液压传动课程是基础理论、液压元件、液压系统三部分组成,而液压系统回路设计既重要又灵活。学生在学了液压元件有关知识后,通过液压元件的装拆实验,在加深对液压元件实物形体、内部结构及功用理解的基础上,使用《QCS014液压系统拼装实验台》,根据在书本中学到的知识,参照本实验指导书选做(或由教师指定)若干个实验回路:自己拟定实验方案进行液压回路设计即元件及液压附件的选用,然后亲自动手安装元件、接油管、联导线、组成电液实际系统。 实验台所备有的插接式液压元件有：①溢流阀（3个，1个带遥控口）、②减压阀（2个）、③单向减压阀（1个）、④单向顺序阀（1个）、⑤压力继电器（1个）、⑥节流阀（2个）、⑦单向节流阀（1个）、⑧调速阀（1个）、⑨单向调速阀（1个）、⑩单向阀（1个）、⑾液控单向阀（2个）、⑿二位二通电磁换向阀（1个）、⒀二位三通电磁换向阀（2个）、⒁二位四通电磁换向阀（2个）、⒃三位四通电磁换向阀（2个）、⒄三位四通电液换向阀（1个）、⒅行程开关（4个）、⒆蓄能器（1个）、⒇液压缸（2个）、(21)流量计（1台）、(22)叶片泵（2个）。 为了使液压回路拆装方便迅速,安全可靠,故实验台油路的连接采用了快速接头,电路电源及信号采用了24V驱动联接。 本实验指导书的编写,考虑到实验台的灵活性和可创造性,所以没对实验内容、步骤、方法等作硬性规定,只按液压传动系统课程要求,给出了一些基本的实验内容,并通过详细举例,使操作者懂得如何使用实验台。学生在受到启发后, 能准确地选用元件和进行设计,能够分析和解释使用中既定的规划和出现的问题, 并进一步探索解决问题的途径。故本实验指导书中所列实验项目及实验步骤,甚至液压回路,均仅供参考。 液 压 基 本 回 路 综 合 实 验 实 验 指 导 书 --第 2页液 压 基 本 回 路 综 合 实 验 实 验 指 导 书 --第 2页 3 目 录 一、实验准备及注意事项……………………………….……3 二、实验回路举例…………………………………………….4 三、实验内容(仅供参考) 实验(一)调速回路……………………………………....
