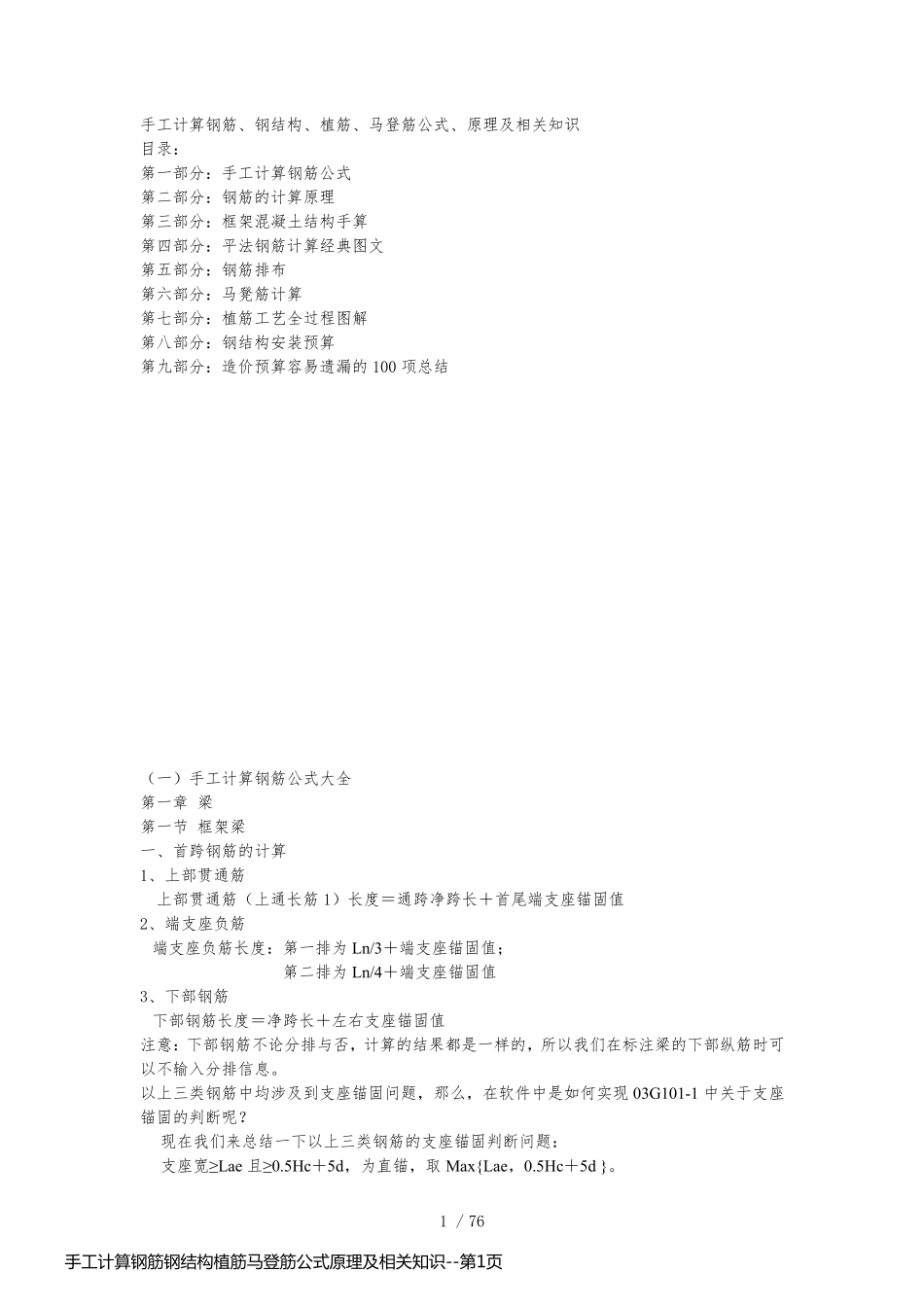

1 / 76 手工计算钢筋、钢结构、植筋、马登筋公式、原理及相关知识 目录: 第一部分:手工计算钢筋公式 第二部分:钢筋的计算原理 第三部分:框架混凝土结构手算 第四部分:平法钢筋计算经典图文 第五部分:钢筋排布 第六部分:马凳筋计算 第七部分:植筋工艺全过程图解 第八部分:钢结构安装预算 第九部分:造价预算容易遗漏的100 项总结 (一)手工计算钢筋公式大全 第一章 梁 第一节 框架梁 一、首跨钢筋的计算 1、上部贯通筋 上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值 2、端支座负筋 端支座负筋长度:第一排为Ln/3+端支座锚固值; 第二排为Ln/4+端支座锚固值 3、下部钢筋 下部钢筋长度=净跨长+左右支座锚固值 注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。 以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现 03G101-1 中关于支座锚固的判断呢? 现在我们来总结一下以上三类钢筋的支座锚固判断问题: 支座宽≥Lae 且≥0.5Hc+5d,为直锚,取 Max{Lae,0.5Hc+5d }。 手 工 计 算 钢 筋 钢 结 构 植 筋 马 登 筋 公 式 原 理 及 相 关 知 识 --第 1页手 工 计 算 钢 筋 钢 结 构 植 筋 马 登 筋 公 式 原 理 及 相 关 知 识 --第 1页2 / 76 钢筋的端支座锚固值=支座宽≤Lae 或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。 钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d } 4、腰筋 构造钢筋:构造钢筋长度=净跨长+2×15d 抗扭钢筋:算法同贯通钢筋 5、拉筋 拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d 拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。 6、箍筋 箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d 箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1 注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了 2d,箍筋计算时增加了 8d。...
