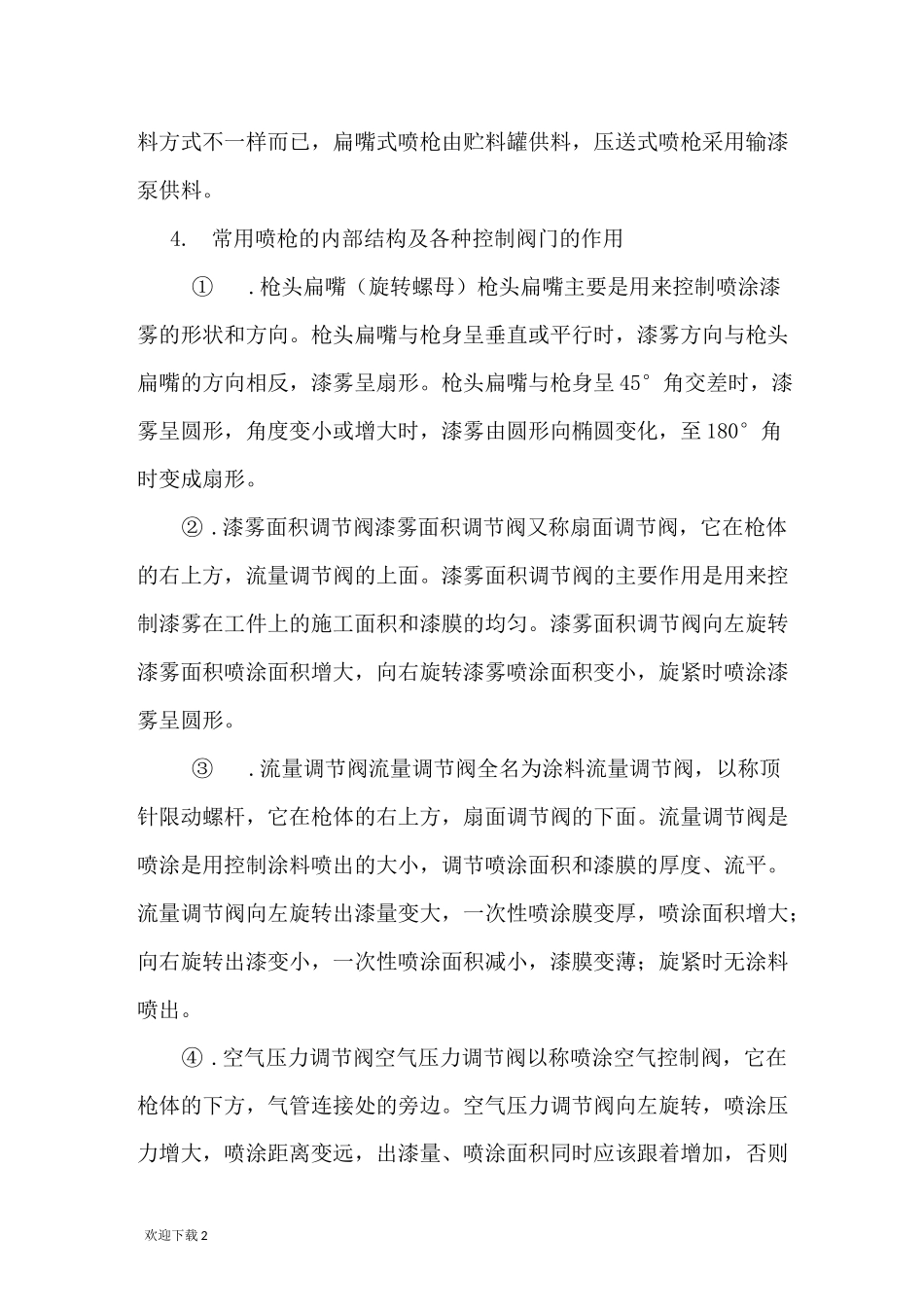

油漆喷枪使用说明书它是我们在喷涂施工中的主要操作设备,根据取料方式以分为三种:虹吸式、重力式和压送式。因除对嘴式喷枪外,不论是其它虹吸式还是重力式都可以很方便的改为压送式,所以我们一般只把喷枪分为两种:虹吸式和重力式。1. 虹吸式喷枪(虹吸式喷枪外部结构如下图)虹吸式喷枪又分为对嘴式和扁嘴式两种。对嘴式喷枪一般重量较轻,仅 0.5 公斤左右,贮料罐容量小,工作压力一般在 0.274〜0.345 兆帕,喷涂时喷雾呈圆形,喷嘴与工件物面间距 150〜250 毫米,仅适用于小工件的喷涂作业,所以又俗称小喷枪。扁嘴式喷枪相应要重一些,约 1 公斤,贮料罐容量较大,喷涂气压一般控制在 0.35~0.50 兆帕,喷涂间距较大,约在250~350 毫米,属于大型喷枪。喷涂时喷雾由旋转螺冒调节控制,可呈圆形、扇形或圆锥形(旋紧),喷涂时应根据被涂物表面形状和施工现场情况而调整喷雾形态。2.压下式喷枪压下式喷枪又称重力式喷枪,其构造和工作原理基本上与扁嘴式喷枪相同,只是贮料罐上方,涂料靠重力作用自行流入枪膛,并随压缩空气喷射在工件上。贮料罐装在上方,即使涂料较少,亦可充分得到利用,这是它的优点。但枪体重心上移,如装满涂料,重量较大,不便于枪体运作,且涂料又易溢出,影响操作。3.压送式喷枪压送式喷枪其构造和工作原理基本上与压下式喷枪和虹吸式的扁嘴喷枪一样,其喷枪本身就是由扁嘴喷枪改造而成,不同的只是供欢迎下载 2料方式不一样而已,扁嘴式喷枪由贮料罐供料,压送式喷枪采用输漆泵供料。4.常用喷枪的内部结构及各种控制阀门的作用①.枪头扁嘴(旋转螺母)枪头扁嘴主要是用来控制喷涂漆雾的形状和方向。枪头扁嘴与枪身呈垂直或平行时,漆雾方向与枪头扁嘴的方向相反,漆雾呈扇形。枪头扁嘴与枪身呈 45°角交差时,漆雾呈圆形,角度变小或增大时,漆雾由圆形向椭圆变化,至 180°角时变成扇形。② .漆雾面积调节阀漆雾面积调节阀又称扇面调节阀,它在枪体的右上方,流量调节阀的上面。漆雾面积调节阀的主要作用是用来控制漆雾在工件上的施工面积和漆膜的均匀。漆雾面积调节阀向左旋转漆雾面积喷涂面积增大,向右旋转漆雾喷涂面积变小,旋紧时喷涂漆雾呈圆形。③.流量调节阀流量调节阀全名为涂料流量调节阀,以称顶针限动螺杆,它在枪体的右上方,扇面调节阀的下面。流量调节阀是喷涂是用控制涂料喷出的大小,调节喷涂面积和漆膜的厚度、流平。流量调节阀向左旋转出漆量变大,一次性喷涂膜变厚,喷涂面积...
